| Условный диаметр | 50 мм |
| Условное давление | 40 бар |
| Рабочий перепад | до 4,5...32,0 бар |
| Отвод по конденсату | до 22 500 кг/час |
| Тип конденсатоотводчика | Поплавковый |
| Тип присоединения* | фланец, резьба, сварка |

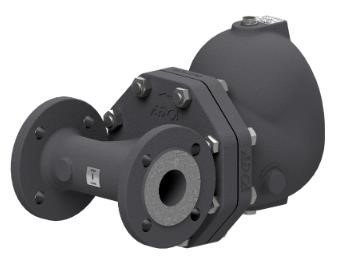

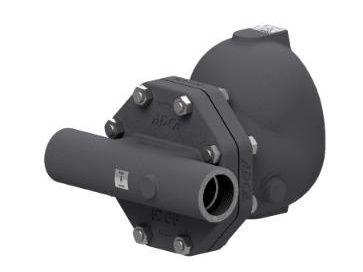

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT39 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT39 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Отличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (слева-направо/справа-налево и сверху внизу) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.
Конденсатоотводчики поплавковые ADCA FLT39 со встроенным клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах.
Типовыми применениями являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата.
ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT39


| Типоразмер, DN | 2"’; DN 50 мм |
| Номинальное давление, PN | 40 бар |
| Максимальный перепад давления, ΔP |
FLT39–4,5 – ΔP 4,5 бар
FLT39–10 – ΔP 10 бар
FLT39–21 – ΔP 21 бар FLT39 – 32 – ΔP 32 бар |
| Рабочая среда | Насыщенный и перегретый пар |
| Присоединения | Внутреннее резьбовое ISO7 Rp или NPT Фланцевое EN 1092–1 PN40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 |
| Монтаж на трубопроводе | Горизонтально или вертикально. |
| ОПЦИИ | Дополнительные устройства для удаления воздуха и дренажа: SLR (Steam Lock Release) – клапан для выпуска паровых пробок HVV – устройство ручного сброса воздуха BDV – клапан дренажный AFZ – клапан автоматический защиты от размораживания FLL - устройство для принудительного открытия VB21M – автоматический прерыватель вакуума |
* Максимально допустимое рабочее давление 32 бар;
Максимально допустимая рабочая температура 250оС;
* В соответствии с EN 1092-1:2018; ** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 40 или ниже, в зависимости от типа присоединения. PN 40 подходит для резьбового соединения, сварного внахлест.
| № | НАИМЕНОВАНИЕ | МАТЕРИАЛ | Схема |
| 1 | Корпус (линейная фланцевая конструкция) | A216 WCB / 1.0619 | ![]() |
| 2 | Крышка | A216 WCB / 1.0619 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401 | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Биметаллический клапан* | Нержавеющая сталь; Биметалл | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Заглушка | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 | |
| 21 | Клапан для выпуска паровых пробок | AISI 420 / 1.4021 AISI 316L / 1.4404 | |
| 22 | Прокладка | Графит | |
| 41 | Клапан для ручного сброса воздуха | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 51 | Клапан дренажный ручной | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 61 | Клапан защиты от размораживания автоматический | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 71 | Прерыватель вакуума автоматический | AISI 303 / 1.4305 | |
| 72 | Адаптер | AISI 316L / 1.4404 |
*- доступные к заказу запасные части; ** - не применимо к NPT версии
| Модель | Типоразмер, DN | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | 25 | 32 | ||
| FLT39–4,5 | 2"; DN 50 | 7550 | 11000 | 14000 | 15500 | 22500 | - | - | - | - | - | - | - | - |
| FLT39–10 | 3900 | 5000 | 6100 | 7100 | 10000 | 13750 | 16000 | - | - | - | - | - | - | |
| FLT39–21 | 1900 | 2700 | 3100 | 3600 | 5000 | 6900 | 8100 | 9000 | 9800 | 10050 | 11150 | - | - | |
| FLT39–32 | 1900 | 2700 | 3100 | 3600 | 5000 | 6900 | 8100 | 9000 | 9800 | 10050 | 11150 | 12000 | 12550 | |
Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).
| Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика) | ||
![]() |
![]() |
![]() |
| IR – Установка на горизонтальном трубопроводе справа налево |
IL – Установка на горизонтальном трубопроводе слева направо |
IT – Установка на вертикальном трубопроводе сверху вниз |
Установка на горизонтальном или вертикальном трубопроводе.
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки

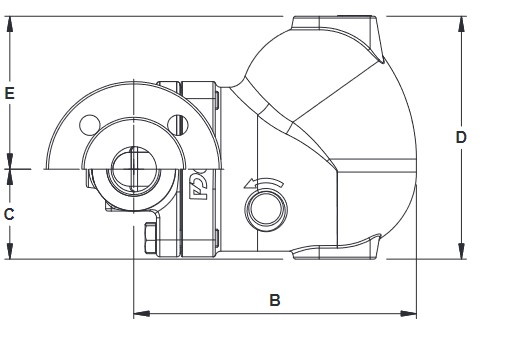

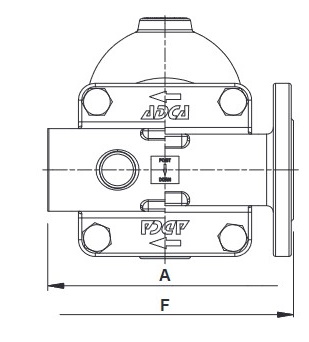

| ЛИНЕЙНАЯ КОНСТРУКЦИЯ | ||||||||||||||||
![]() ![]() ![]() |
||||||||||||||||
| Типоразмер, DN | Резьбовое присоединение / Сварное внахлест (SW) | PN40 | Класс 150 | Класс 300 | ||||||||||||
| A | B | C | D | E | H* | Масса, кг | F | G | Масса, кг | F | G | Масса, кг | F | G | Масса, кг | |
| 2 – DN 50 | 300 | 303 | 80 | 215 | 136 | 3/8" | 35,5 | 230 | 352 | 40,8 | 230 | 352 | 39,9 | 230 | 352 | 40,4 |

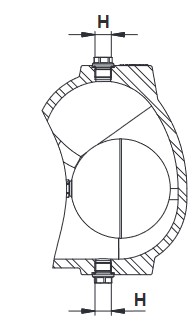

* В стандартном исполнении, во всех версиях с фланцевым соединением EN или внутреннем резьбовым соединении ISO 7 Rp, данные соединения - внутренняя резьбаISO 228. В исполнениях с фланцевым соединением ASME или внутренним резьбовом соединении NPT или сварном внахлест, данные соединения - внутренняя резьба NPT.
