| Условный диаметр | 80-100 мм |
| Условное давление | 40 бар |
| Рабочий перепад | до 4,5...32,0 бар |
| Отвод по конденсату | до 45 000 кг/час |
| Тип конденсатоотводчика | Поплавковый |
| Тип присоединения* | фланец |
Поплавковый конденсатоотводчик VALSTEAM ADCA FLT39TW применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT39TW содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Отличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (горизонтальное или вертикальное) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.
Конденсатоотводчики поплавковые ADCA FLT39TW высокой производительности со встроенным клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая максимальную передачу тепла.
Типовыми применениям являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата и большая производительность.
ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT39TW


| Типоразмер, DN | 3" - 4"; DN 80 мм – DN 100 мм |
| Номинальное давление, PN | 40 бар |
| Максимальный перепад давления, ΔP |
FLT39TW–4,5 – ΔP 4,5 бар
FLT39TW–10 – ΔP 10 бар
FLT39TW–21 – ΔP 21 бар FLT39TW – 32 – ΔP 32 бар |
| Рабочая среда | Насыщенный и перегретый пар |
| Присоединения | Фланцевое EN 1092–2 PN 40 |
| Монтаж на трубопроводе | Горизонтально или вертикально |
| ОПЦИИ |
Дополнительные устройства для удаления воздуха и дренажа:
HVV – Клапан для сброса воздуха ручной BDV – Клапан дренажный AFZ – Клапан защиты от размораживания автоматический VB21M – Прерыватель вакуума автоматический
|
* Максимально допустимое рабочее давление 32 бар;
Максимально допустимая рабочая температура 250оС;
| № | НАИМЕНОВАНИЕ | МАТЕРИАЛ | Схема |
| 1 | Корпус | A216 WCB / 1.0619 | ![]() |
| 2 | Крышка | A216 WCB / 1.0619 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401 | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Биметаллический клапан* | Нержавеющая сталь; Биметалл | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Заглушка | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 |
|
| 21 | Клапан для выпуска паровых пробок | AISI 420 / 1.4021 AISI 316L / 1.4404 | |
| 22 | Прокладка | Графит | |
| 41 | Клапан для ручного сброса воздуха | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 61 | Клапан защиты от размораживания автоматический | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 71 | Прерыватель вакуума автоматический | AISI 303 / 1.4305 | |
| 72 | Адаптер | AISI 316L / 1.4404 |
*- доступные к заказу запасные части
| Модель | Типоразмер, DN | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | 25 | 32 | ||
| FLT39TW– 4,5 | 3" – 4"; DN 80 мм -DN 100 мм | 15100 | 22000 | 28000 | 31000 | 45000 | - | - | - | - | - | - | - | - |
| FLT39TW– 10 | 7800 | 10000 | 12200 | 14200 | 20000 | 27500 | 32000 | - | - | - | - | - | - | |
| FLT39TW–21 | 3800 | 5400 | 6200 | 7200 | 10000 | 13800 | 16200 | 18000 | 19600 | 20100 | 22300 | - | - | |
| FLT39TW– 32 | 3800 | 5400 | 6200 | 7200 | 10000 | 13800 | 16200 | 18000 | 19600 | 20100 | 22300 | 24000 | 25100 | |
Горизонтальная или вертикальная установка. Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).
| Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика) | |
![]() |
![]() |

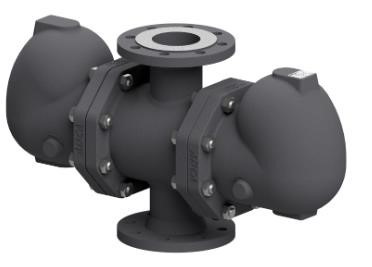

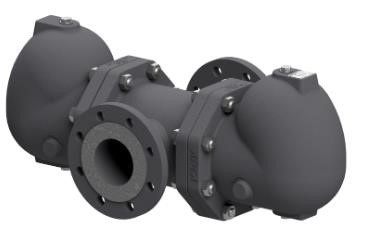

| IH – Установка на горизонтальном трубопроводе | IT – Установка на вертикальном трубопроводе сверху вниз |
| ЛИНЕЙНАЯ ХАРАКТЕРИСТИКА | |||||||||||
![]() |
|||||||||||
| Типоразмер, DN | PN16 | PN 40 | Класс 150 | Класс 300 | |||||||
| В | С | D | E | F | G | H* | Масса, кг | Масса, кг | Масса, кг | Масса, кг | |
| 3" – DN 80 мм | 339 | 113 | 273 | 161 | 350 | 677 | 3/8" | 89,3 | 90,9 | 90,4 | 94,2 |
| 4" – DN 100 | 339 | 113 | 273 | 161 | 350 | 677 | 3/8" | 88,5 | 92,0 | 91,7 | 100,2 |
* В стандартном исполнении с фланцевым присоединением EN или внутренней резьбой ISO228, данные соединения – внутренняя резьба ISO 228. В исполнении с фланцами по стандарту ASME или внутренней резьбой NTP, данные соединения – внутренняя резьба NPT.
