Установка сбора и возврата конденсата ADCA ADCAMAT POPK-S, 1-3 насоса, DN25...80, PN16, фланцевая

Технические характеристики

Условный диаметр	25...80 мм
Давление пара/воздуха	до 10 бар
Производительность	до 18 240 кг/час
Количество насосов	1...3 шт
Тип присоединения	фланцевое

Применение

Установка сбора и возврата конденсата ADCAMAT POPK-S является комплексным изделием, которое включает в себя от 1 до 3-х конденсатных насос ADCA ADCAMAT POP-S, а так же всей необходимой трубопроводной арматурой, ресивером для сбора конденсата одновременно с нескольких точек. Движущей силой вытупает пар или газ, поступающий в насос при его заполнении конденсатом или другой перекачиваемой рабочей средой. Под заказ возможно исполнение полностью из нержавеющей стали

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Установка сбора и возврата конденсата ADCA ADCAMAT POPK-S, 1-3 насоса, DN25...80, PN16, фланцевая

ОПИСАНИЕ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА ADCA ADCAMAT POPK-S

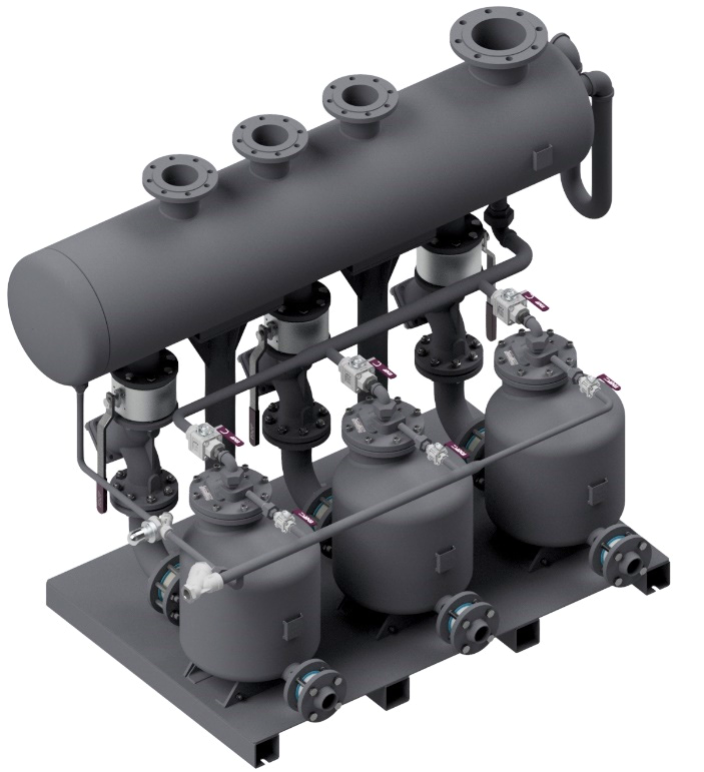

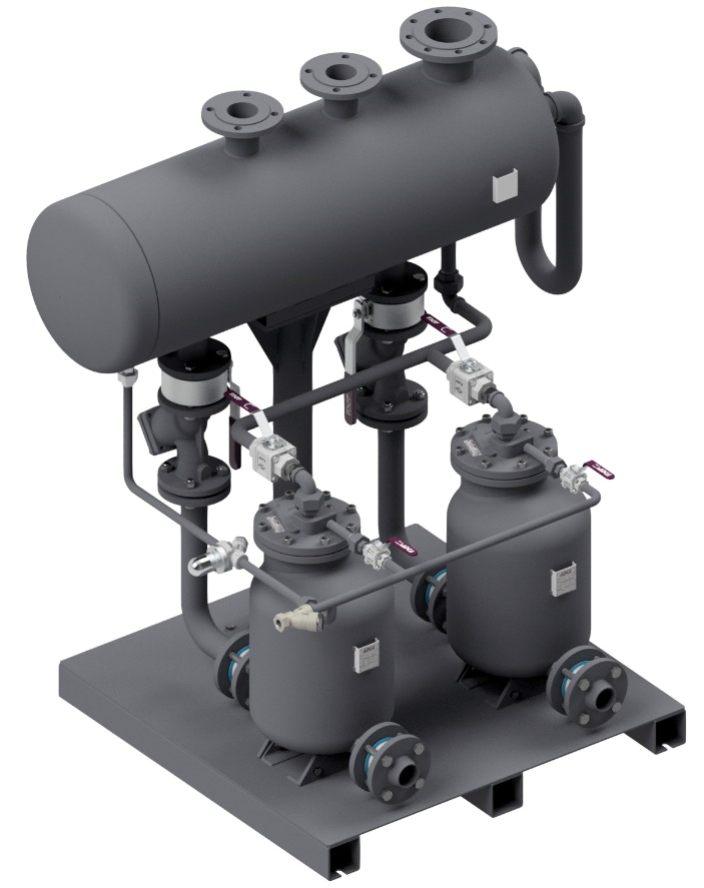

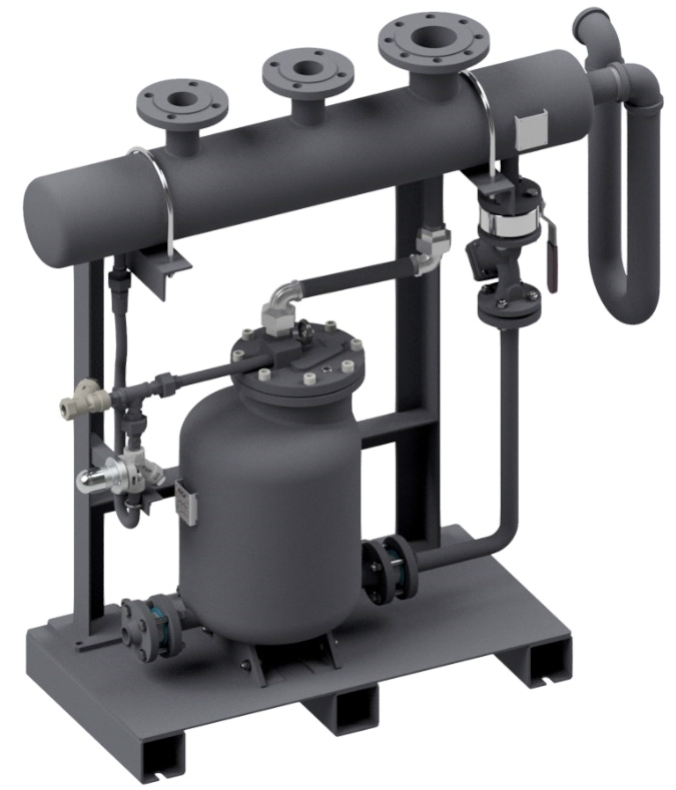

Установка POP-K используется для перекачивания конденсата и других жидкостей, в том числе в опасных помещениях. Установка ADCAMAT POP-K поставляется в сборе с атмосферным ресивером, всеми необходимыми комплектующими, смонтирована на раме и готова к подключению и эксплуатации. Использование установки позволяет сэкономить на стоимости монтажа и пусконаладочных работах, сократить время затрачиваемое на подготовку к запуску конденсатных насосов. В том случае, когда производительности одного насоса недостаточно, использование одной общей рамы и ресивера, позволяет снизить затраты на обвязку всех насосов в отдельности. С этой целью предлагаются установки DUPLEX и TRIPLEX, одновременно использующие параллельно подключенные два или три насоса на одной раме. По запросу может поставляться установка в качестве управляющей среды в которой служит сжатый воздух.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА ADCA ADCAMAT POPK-S

ПАРАМЕТР	DN 25 х 25/40 х 40	DN 50 х 50 / 80 x 50
Количество насосов в станции	1 шт	1...3 шт
Максимально допустимая температура	250 °C
Максимальное давление перекачиваемой жидкости	1,6 МПа
Тип движущей (рабочей) среды	пар, воздух, инертный газ
Давление рабочей среды	0,05-1,0 МПа
Максимальное давление в ресивере	0,5 бар
Максимальная вязкость	5° по Энглеру
Минимальная плотность	0,80 кг/дм3
Объем, перекачиваемый за цикл одного насоса, л	16	16/25
Материальное исполнение	Углеродистая сталь / Нержавеющая сталь
Тип присоединения	Фланцевое
ОПЦИИ	Счетчик ходов

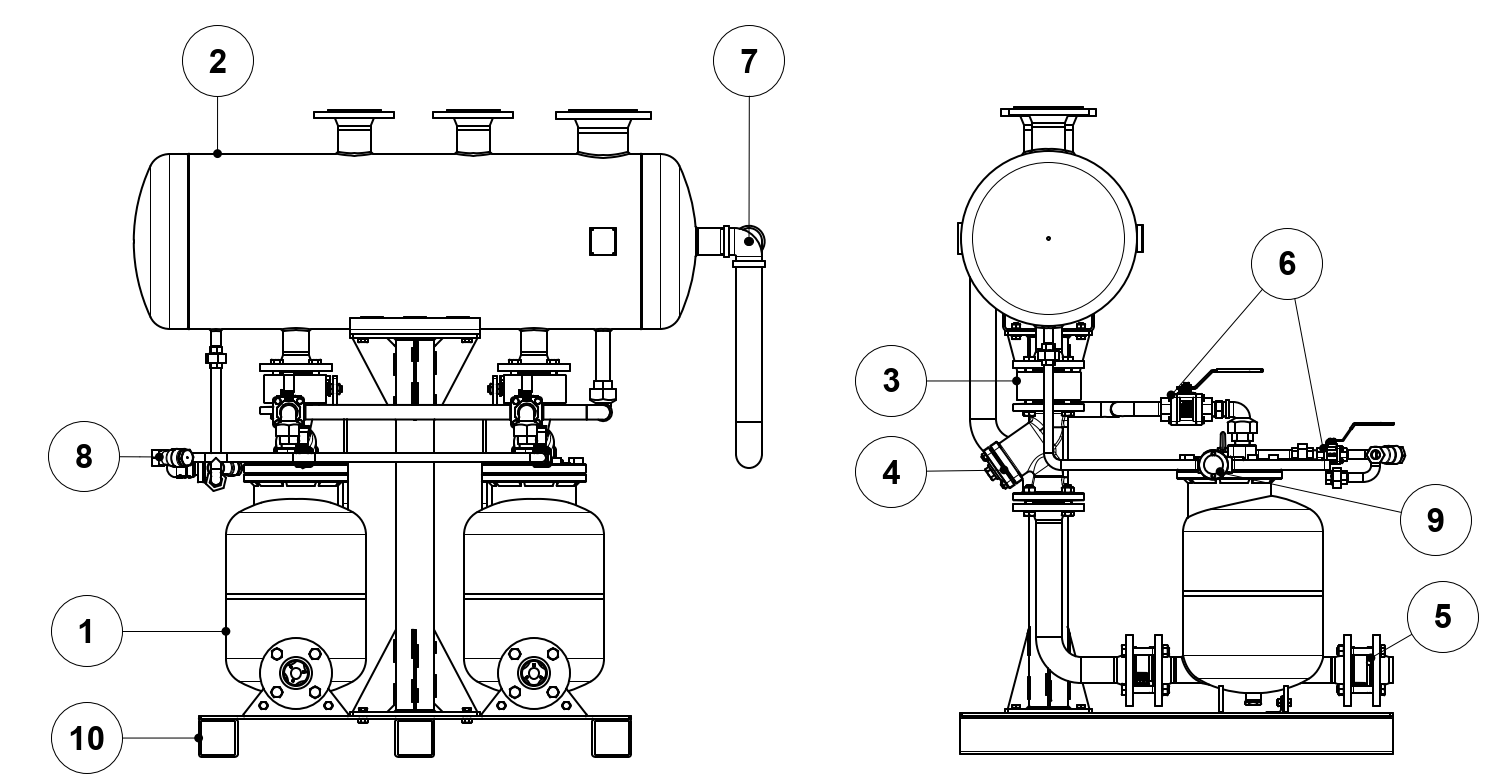

СПЕЦИФКАЦИЯ МАТЕРИАЛОВ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА ADCA ADCAMAT POPK-S

Поз.	Наименование	Материал	Схема
1	Насос (1...3 шт)	Угл.сталь/Нерж.сталь
2	Ресивер (атмосферная емкость)	Угл.сталь/Нерж.сталь
3	Шаровой кран	Нерж.сталь
4	фильтр	Чугун/нерж.сталь
5	Переливной дренаж	Угл.сталь/Нерж.сталь
6	TH21 Конденсатоотводчик	Нерж.сталь
7	SW12 Стекло смотровое	Латунь/Нерж.сталь
8	Гибкая подводка	Нерж.сталь
9	Шаровые краны	Нерж.сталь

* - Количество насосов от 1 до 3 шт

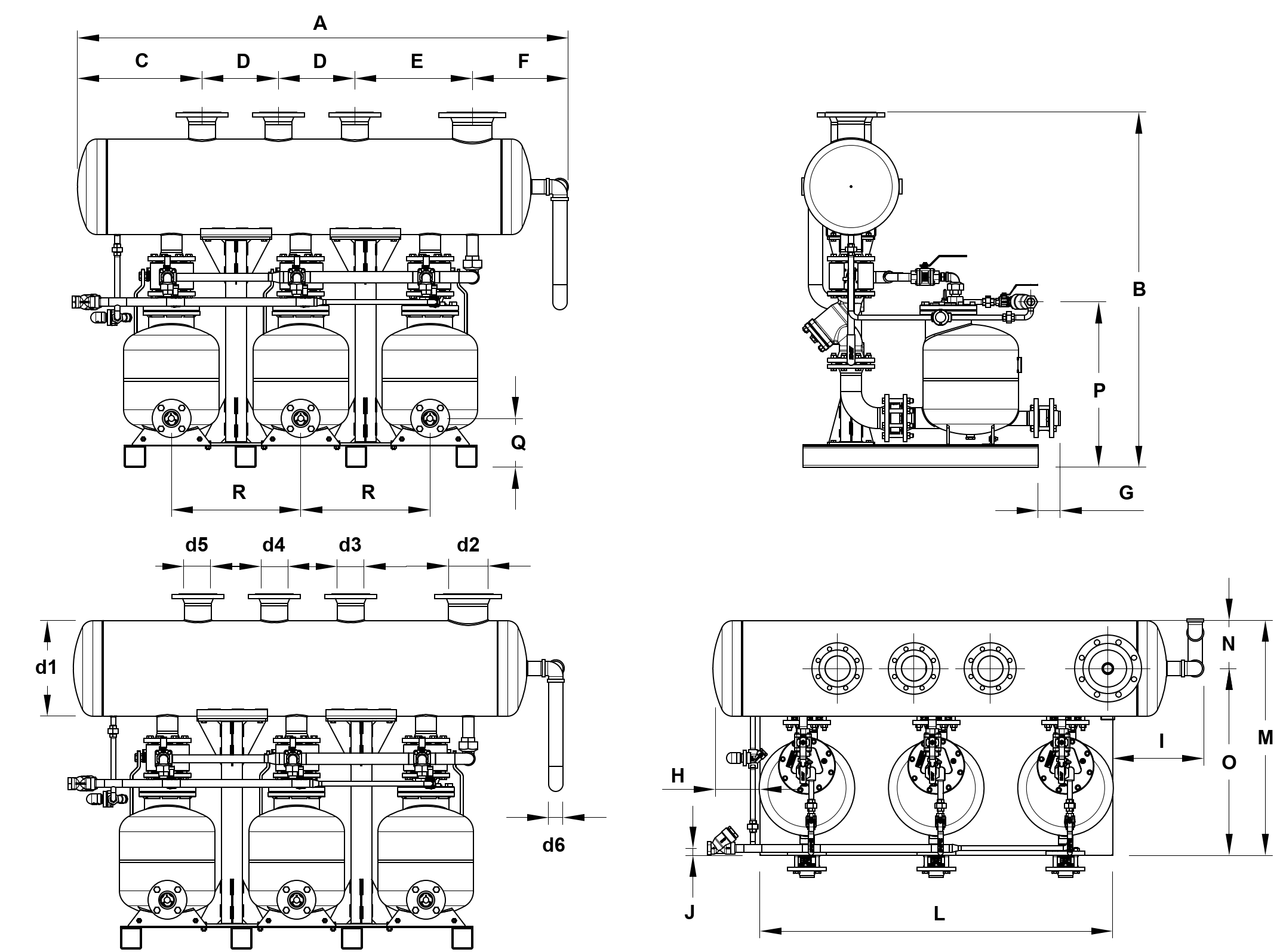

ГАБАРИТНЫЕ РАЗМЕРЫ УСТАНОВКИ СБОРА И ВОЗВРАТА КОНДЕНСАТА ADCA ADCAMAT POPK-S

1...3Х НАСОСНАЯ УСТАНОВКА

DN, (мм)	Размеры, (мм)
DN, (мм)	A	B	C	D	E	F	G	H	I	J	L	M	N	O	P	Q	R
1 X DN 25 x 25	1251	1254	298	250	250	454	66	118	274	66	860	750	260	190	693	195	260
1 X DN 40 x 40	1251	1254	298	250	250	454	66	118	274	66	860	750	260	190	693	195	260
1 X DN 50 x 50	1289	1304	316	250	250	472	32	136	293	82	860	450	260	190	693	195	260
1 X DN 80 x 50	1367	1368	175	330	330	532	13	125	282	3	960	535	309	226	703	208	309
2 X DN 50 x 50	1460	1497	510	275	300	374	-	150	309	29	1000	1000	205	795	693	195	550
2 X DN 80 x 50
3 X DN 50 x 50
3 X DN 80 x 50

КОЛЛЕКТОР И ПРИСОЕДИНИТЕЛЬНЫЕ ФЛАНЦЫ
DN, (мм)	Размеры, (мм)
DN, (мм)	d1, мм	d2	d3	d4	d5	d6
1 X DN 25 x 25	168	DN80	DN50	DN50	-	2"
1 X DN 40 x 40	168	DN80	DN50	DN50	-	2"
1 X DN 50 x 50	220	DN80	DN50	DN50	-	2"
1 X DN 80 x 50	273	DN100	DN65	DN65	-	2"
2 X DN 50 x 50	406	DN100	DN65	DN65	2"
2 X DN 80 x 50	406	DN150	DN80	DN80	2"
3 X DN 50 x 50	406	DN150	DN80	DN80	DN80	2"
3 X DN 80 x 50	406	DN150	DN100	DN100	DN100	2"
