Отделители пара вторичного вскипания (рекуператор пара) ADCA RV, углеродистая или нержавеющая сталь, DN50...150, PN16, фланцевый

Технические характеристики

Условный диаметр	50...150 мм
Условное давление	16 бар
Рабочая температура	до 250°С
Тип присоединения	фланцевое
Исполнение	горизонтальное, вертикальное

Применение

Отделитель пара вторичного вскипания или рекуператор пара VALSTEAM ADCA RV Предназначен для отделения пара вторичного вскипания из конденсата высокого давления. ADCA RV Используется преимущественно в системах продувки котлов с целью повышения энергоэффективности рабочего цикла. Принцип действия основан на вскипании высокотемпературного конденсата при быстром понижении его давления ниже состояния насыщения при поступлении в корпус устройств.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Отделители пара вторичного вскипания (рекуператор пара) VALSTEAM ADCA RV, углеродитстая или нержавеющая сталь, DN50...150, PN16, Тмакс +250°С, фланцевый, резьбовой

ОПИСАНИЕ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ADCA RV

Отделитель пара вторичного вскипания это важный элемент в системах продувки котлов и рекуперации пара. Он может быть использован в любых паровых системах, где происходит редуцирование конденсата с высокого давления до низкого, что ведет к образованию пара вторичного вскипания. Этот пар может быть использован в системах с низким давлением пара и нагревающего оборудования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ADCA RV

Условный диаметр	50-150 мм
Условное давление	1,6 МПа
Максимальная рабочая температура	250^oС
Исполнение	A-угловой; L-прямой
Корпус:	RV…A/S; RV…L/S – корпус из углеродистой стали. RV…A/SS; RV…L/SS – корпус из нержавеющей стали.
Тип присоединения	Фланцевое
Установка	Вертикальная

ВАРИАНТЫ ИСПОЛНЕНИЯ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ADCA RV

RV06, RV08, RV12, RV16 и RV18

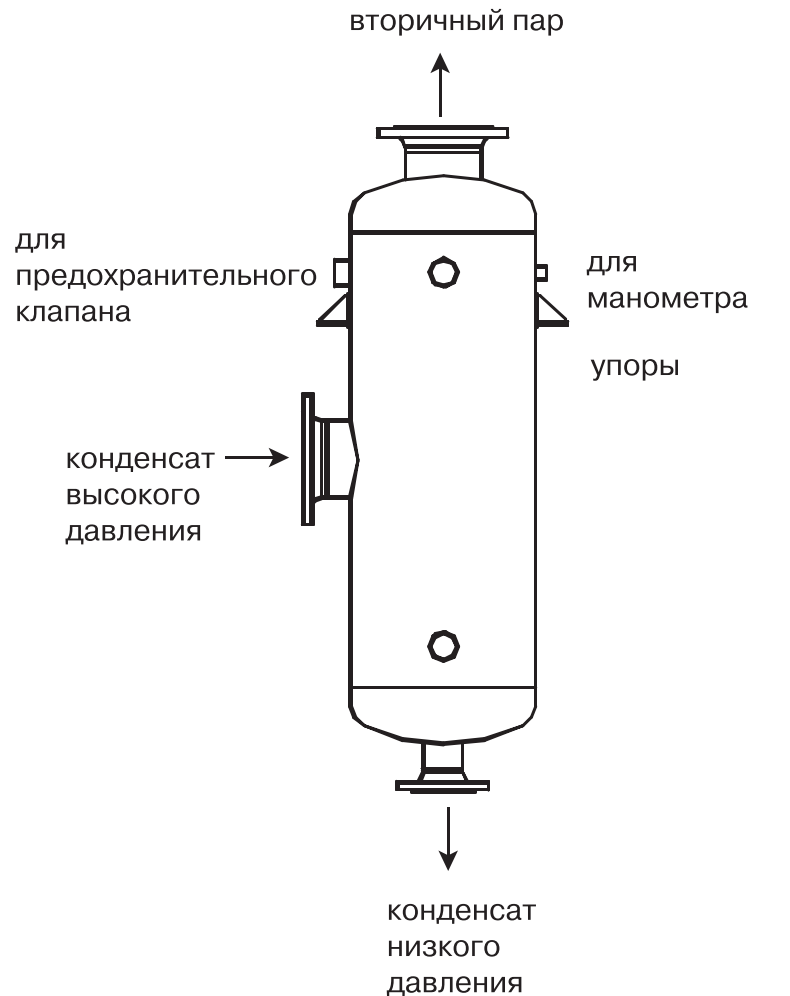

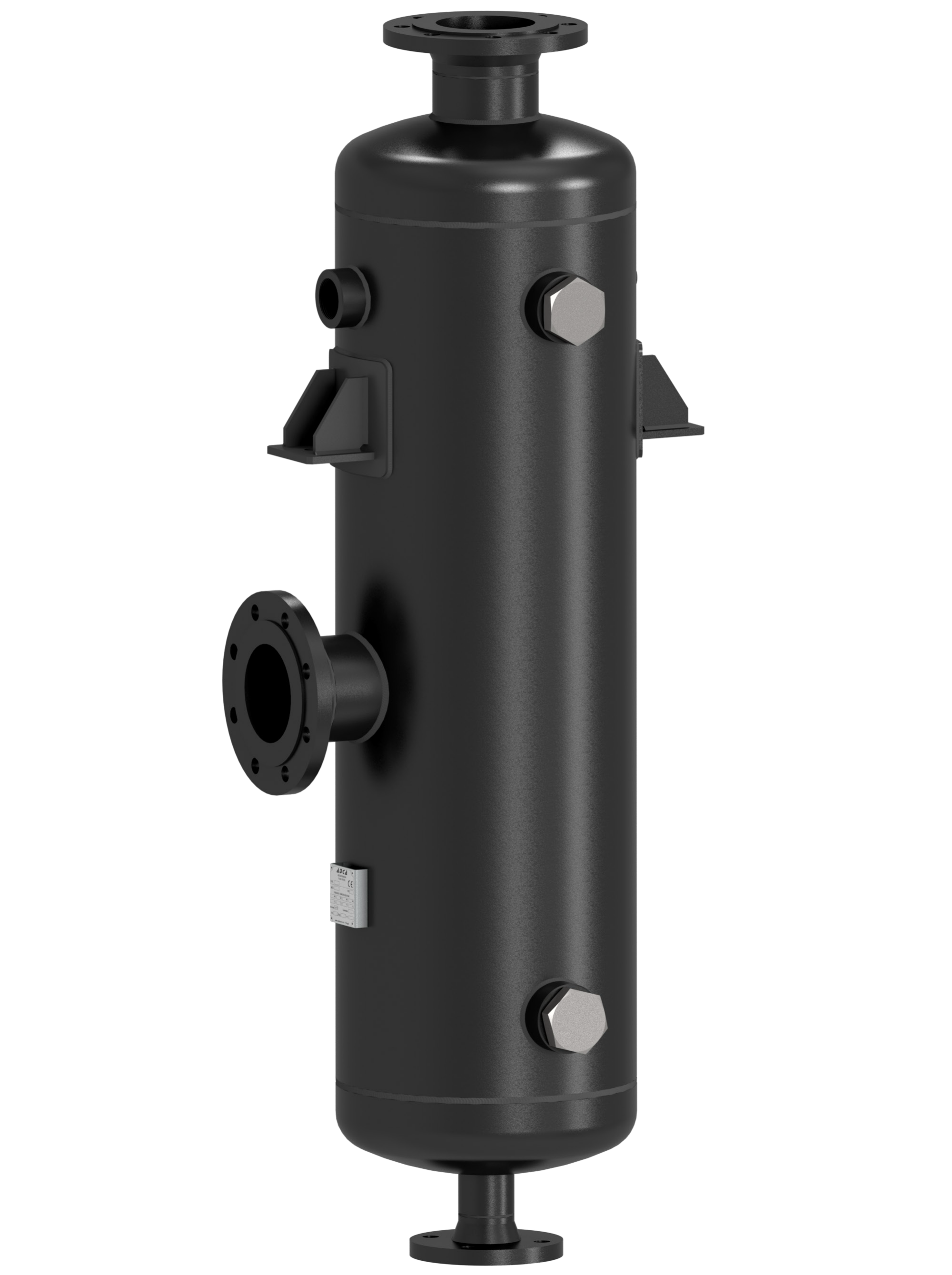

RVA/S – углеродистая сталь - угловой тип (горизонтальный вход конденсата, выход снизу, выпар отводится сверху)..

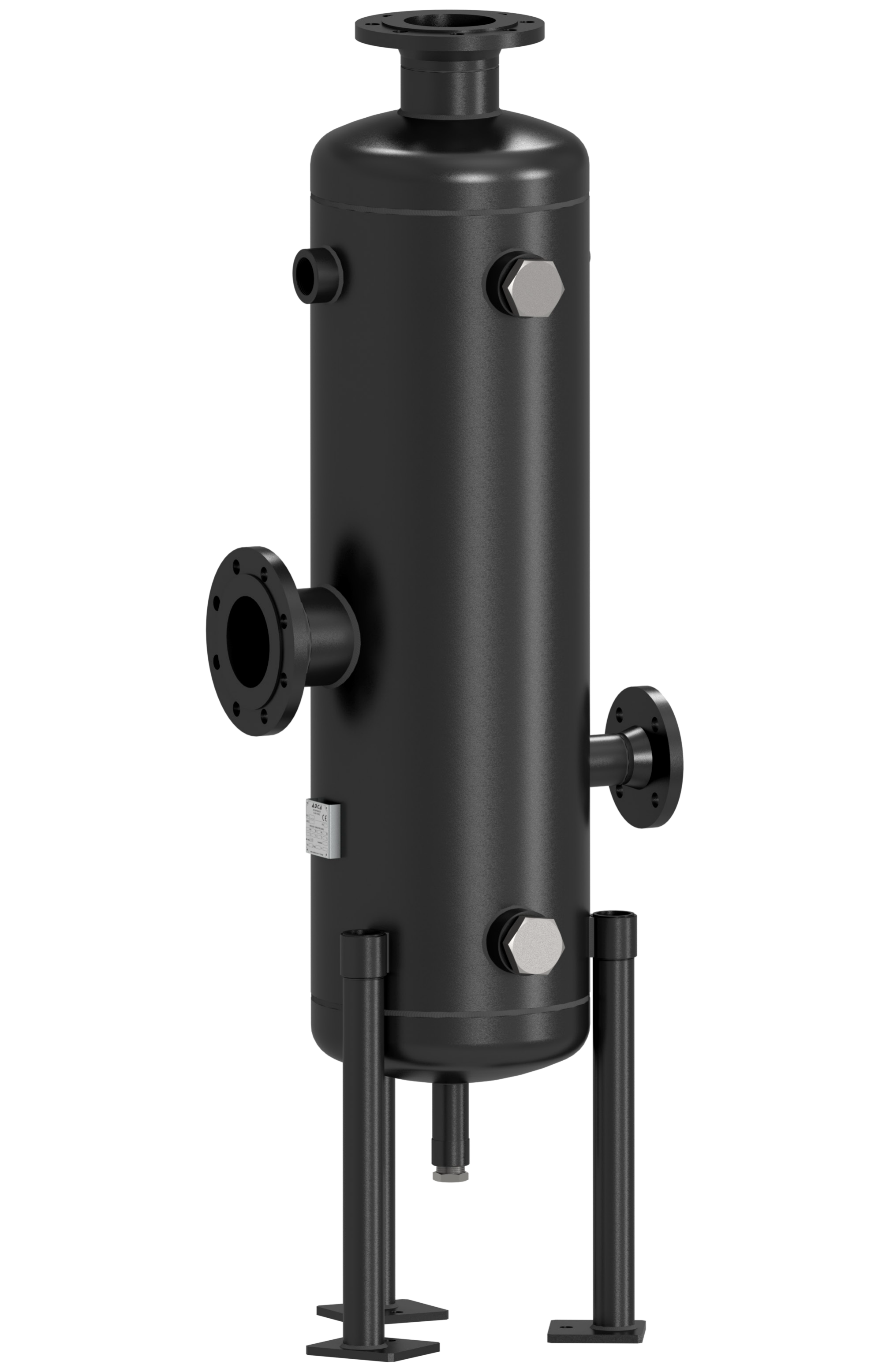

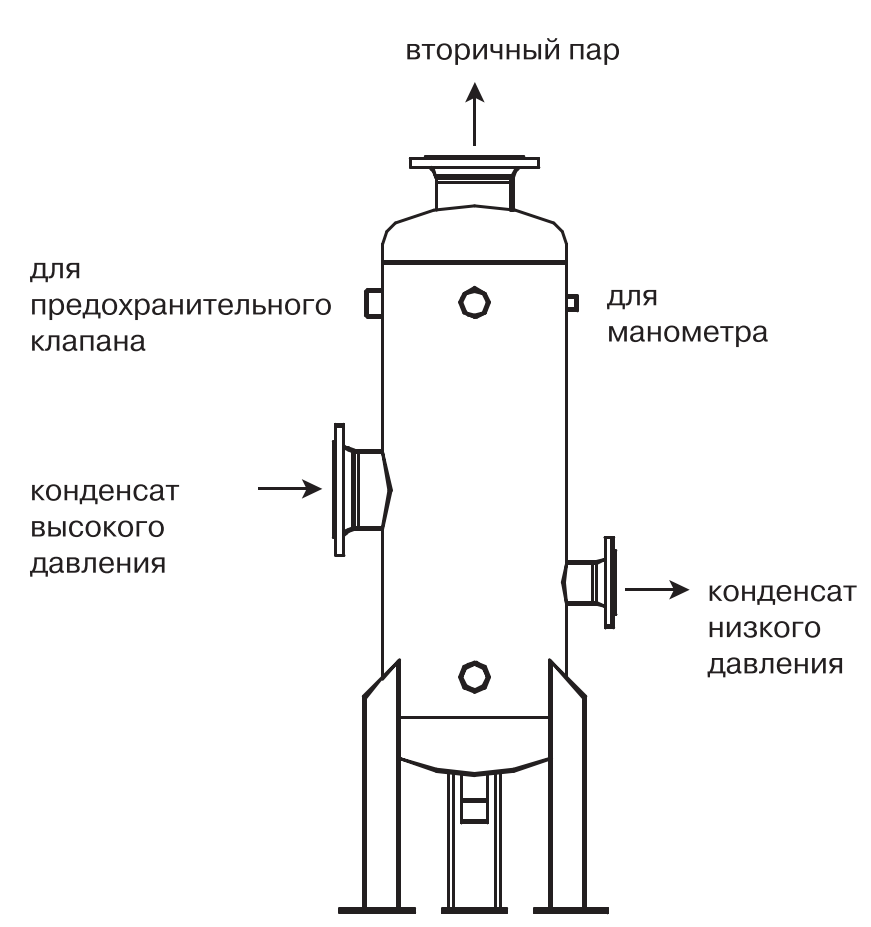

RVL/S – углеродистая сталь — прямой тип (горизонтальный вход и выход конденсата, выход выпара сверху).
RVA/SS – нержавеющая сталь - угловой тип (горизонтальный вход конденсата, выход снизу, выпар отводится сверху).
RVL/SS – нержавеющая сталь — прямой тип (горизонтальный вход и выход конденсата, выход выпара сверху).

ADCA RVA/S (S) — угловой тип	ADCA RVL/S (S) — прямой тип

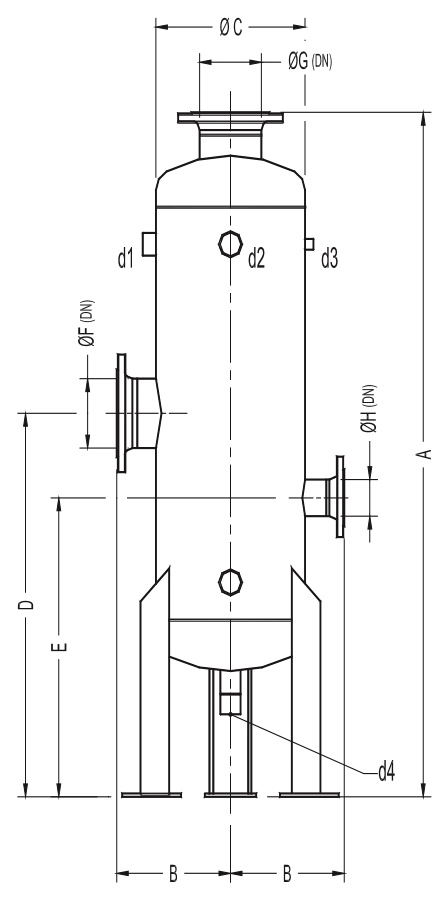

ГАБАРИТНЫЕ РАЗМЕРЫ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ADCA RV (мм)

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Модель	A	A1	B	C	D	D1	E	F	G	H	I	I1	d1	d2	d3	d4	Вес, Кг
RV 06	1400	1200	185	170	800	600	635	50	50	50	853	-	3 / 4 "	2"	1 / 2 "	1"	80
RV 08	1500	1300	210	220	810	610	645	80	80	50	908	-	1"	2"	1 / 2 "	1"	125
RV 12	1540	1340	265	325	830	630	660	100	100	50	908	-	1 1 / 2 "	2"	1 / 2 "	1"	195
RV 16	1660	1460	310	410	930	730	725	150	150	80	990	-	1 1 / 2 "	2"	1 / 2 "	1 1 / 2 "	290
RV 18	1610	1410	330	460	965	765	755	150	150	80	-	485	2"	2"	1 / 2 "	1 1 / 2 "	385

Размеры могут быть изменены без предварительного уведомления.
Другие варианты размеров могут быть произведены по запросу.

ОГРАНИЧЕНИЕ ПО ПРИМЕНЕНИЮ ОТДЕЛИТЕЛЯ ПАРА (РЕКУПЕРАТОРА ПАРА) ADCA RV**

RV			RV/SS
Условное давление	Давление. Бар	Темп. ^oC	Условное давление	Давление. Бар	Темп. ^oC
PN16	16	50	PN16	16	50
	14	100		16	100
	13 *	195		13*	195
	12	250		12	250

*Макс.рабочее давление насыщенного пара.Минимальная рабочая температура.: -10 ^oC.
** Условное давление согласноEN1092:2007.
