ОХЛАДИТЕЛИ ОТБОРА ПРОБ

ОХЛАДИТЕЛИ ОТБОРА ПРОБ ADCA SC32B, SC132B

(с верхней крышкой на болтах)

ОПИСАНИЕ

Охладители отбора проб ADCA SC32B, SC132B применяются для отбора и охлаждения проб котловой воды, например, для оценки концентрации растворенных веществ, а также других сред, применение которых допускается материалами конструкции.

Использование охладителей отбора проб позволяет при отборе и анализе среды в системах высокого давления избежать выброса пара, который может представлять опасность для персонала, а также провести корректный анализ параметров измеряемой среды.

ОСНОВНЫЕ СВОЙСТВА

  • Корпус и внутренние элементы конструкции изготовлены из нержавеющей стали
  • Дренаж осуществляется самотеком (вход сверху, выход снизу)
  • Противоток охлаждающей и охлаждаемой сред гарантирует эффективное охлаждение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное давление, PN 25
Рабочая среда Конденсат, горячая вода и среды, совместимые с материалами конструкции
Материал исполнения Корпус и змеевик выполнены из нержавеющей стали
Присоединения Охлаждаемая жидкость вход/выход: 1/2" в корпусе (ISO 7 Rp или NPT) Рабочая среда вход/выход: 8 мм O/D
Монтаж на трубопроводе Вертикальная
ОПЦИИ Вентиль на входе измеряемой среды Вентиль на выходе охлаждаемой среды Датчик температуры Крышка на болтовых соединениях (разборная, обслуживаемая конструкция) Нестандартные размеры и материалы по запросу
ЭКСПЛУАТАЦИЯ Перед пуском рабочей (измеряемой) среды необходимо осуществить подачу охлаждающей жидкости. При этом вентили на входе и выходе рабочей среды должны быть закрыты. В противном случае существует риск нанесения вреда персоналу из-за вскипания рабочей жидкости на выходе из корпуса охладителя. При прекращении отбора проб необходимо первоначально закрыть вентили на трубопроводе рабочей среды и только после этого перекрыть охлаждающую жидкость
Пример подбора Для получения 30-60 кг/ч измеряемой жидкости с температурой 30 oC, требуется 1м3/ч охлаждающей жидкости с температурой 15 oC (для котлов до 20 бар - 220 oC), для других давлений и температур обращайтесь к нашим инженерам.

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ*

Модель Корпус Змеевик
Давление, бар Температура, oC Давление, бар Температура, oC
SC32
SC132 		20 120 110 400
90 450

Минимальная рабочая температура - 10oC;

МОНТАЖ НА ТРУБОПРОВОДЕ

Вертикальная установка.

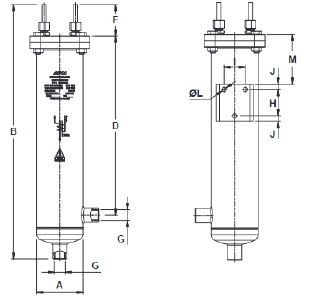

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

Модель A B C D E F G H I J L M Масса, кг
SC32B 90 486 115 342 30 60 1/2" 50 40 10 8 94 4,5
SC132B 90 585 115 342 30 60 1/2" 50 40 10 8 94 5,9

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ И ТИПОВОЕ ПРИМЕНЕНИЕ

№ Наименование Материал
1 Корпус AISI 304 / 1.4301
2 Крышка AISI 304 / 1.4301
3 Змеевик AISI 316L / 1.4404
4 Компрессионные фитинги AISI 316Ti / 1.4571
5 Выпускная трубка AISI 316L / 1.4404
6 Присоединение для термометра AISI 316 / 1.4401
7 Болты Stainless steel A2- 70

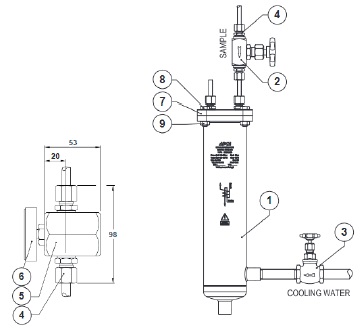

Типовое применение
1 Охладитель отбора проб
2 Вентиль NV–400 на входе рабочей среды
3 Вентиль ADCA GV32B на входе охлаждения
4 Компрессионный фитинг DN1/4"?8 (2) Cl. S (316Ti/1.4571)
5 Присоединение термометра
6 Биметаллические термометр
7 Воронка
