ДАТЧИК ЭЛЕКТРОПРОВОДИМОСТИ ADCATrol SPS21

ОПИСАНИЕ

Датчик электропроводимости (датчик концентрации солей TDS) ADCATrol SPS21 применяется для измерения проводимости котловой и питательной воды или конденсата. Данный датчик используется в сочетании с контроллером ADCATrol BCS и клапаном продувки ADCATrol VPC.

Вода содержит примеси в виде растворенных твердых веществ или суспензий, концентрация которых увеличивается, когда вода испаряется. Обработка воды может уменьшить количество примесей до определенного уровня, но она не устраняет их полностью и при определенных условиях их концентрация может даже расти. При производстве пара в котле концентрация общего количества растворенных твердых веществ (TDS) увеличивается. Если концентрация слишком высокая, то может произойти загрязнение пара, коррозия, солевые налеты, что, в итоге, приводит как к снижению эффективности теплообмена, так и к быстрому износу или повреждению установленного оборудования.

Высокая концентрация вредна и неприемлема также в тех случаях, когда пар используется для обработки пищевых продуктов, напитков или в процессах стерилизации. Чтобы ограничить концентрацию TDS до приемлемого уровня, необходимо периодически удалять определенное количество котловой воды (продувка) и заменять ее водой, прошедшей обработку.

ОСНОВНЫЕ СВОЙСТВА

Компактная конструкция из нержавеющей стали
Защита IP65
Широкий диапазон температуры окружающего воздуха до 100?C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Доступные модели	SPS-21
Применение	перегретая котловая вода, вода системы подпитки, конденсат
Материал корпуса	корпус и стержень датчика – нержавеющая сталь
Присоединения	1/2" внешнее резьбовое ISO 228
Электрические присоединения	штекерное соединение с винтовыми клеммами
Установка	горизонтальная или вертикальная. Установка на трубопровод с помощью камеры.
Маркировка	TUV ID: 0000006175
Класс защиты	IP65
ОПЦИИ:	Фланцевая чувствительная камера

ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Максимально допустимое давление	32 бар
Максимально допустимая рабочая температура	239 ?C
Допустимая температура на датчике (температура окружающей среды)	100 ?C
Мин. расстояние до других металлических поверхностей	20 мм
Класс защиты	IP65
Подключение кабеля	М16x1,5 (PG 11)

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ И РАЗМЕРЫ

Корпус датчика	Нержавеющая сталь
Стержень датчика	Нержавеющая сталь
Изоляция	PTFE
Разъем	Полиамид
Уплотнительное кольцо	Мягкое железо
Фланцевая камера	S355JR / 1.0045

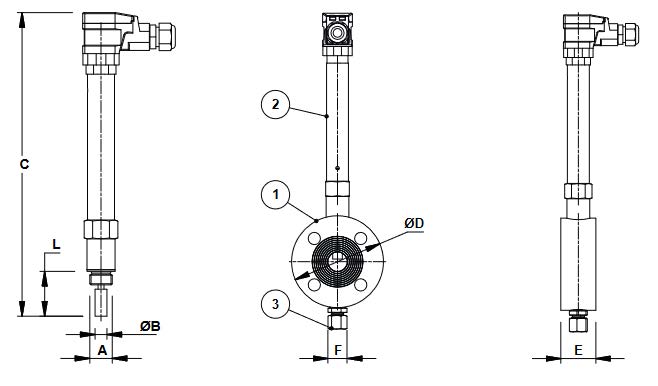

Модель	A	?B	C	?D	E	F^*	L	Масса, кг**
SPS21	1/2"	11	281	115 (DN 25) / 105 (DN 20)	40	1/4"	41,5	0,55

* Опция. ** Только датчик, без камеры.

ФЛАНЦЕВАЯ КАМЕРА ДАТЧИКА F-2132 (МЕЖФЛАНЦЕВОЕ ИСПОЛНЕНИЕ)

№	Наименование
1	Фланцевая камера датчика F2132
2	Датчик проводимости SPS21
3	Компрессионный фитинг для отбора проб (опция)
Примечание: Датчик, зонд, может быть вмонтирован в соединение «Т» или в нашу стандартную камеру F2132 при условии, что он всегда находится полностью погруженным в воду, без воздушных зазоров. Любые металлические части рядом с зондом должны находиться на расстоянии не менее 20 мм от центрального полюса электрода датчика. Убедитесь, что соединение на котле безопасно и находится ниже нижнего уровня воды в нем.

ПРИМЕРЫ СТАНДАРТНОЙ УСТАНОВКИ

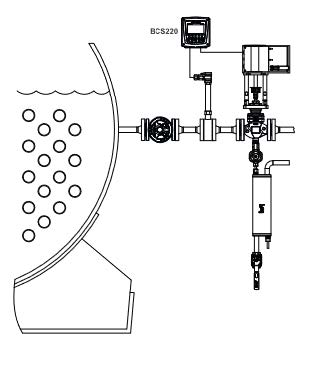

1. Установка датчика проводимости в котел в линии продувки (прямое измерение)

Клапан продувки VPC запрограммирован на периодическое открытие, чтобы очистить определенное количество воды. Контроллер BCS измеряет электрическую проводимость котловой воды и сравнивает ее с заданным значением. Контроллер закрывает клапан после продувки, если измеренное значение ниже или будет удерживать клапан в открытом положении до тех пор, пока измеренное значение не будет ниже заданного значения.

Чтобы избежать потерь энергии из-за перегрева котла или его низкой нагрузки, рекомендуется увязать работу системы с режимом работы горелки.

Рекомендуется установить систему рекуперации тепла (отделитель пара вторичного вскипания, теплообменник и т.д.) до подключения отработанной воды к расширительному баку системы продувки ADCA BEX.

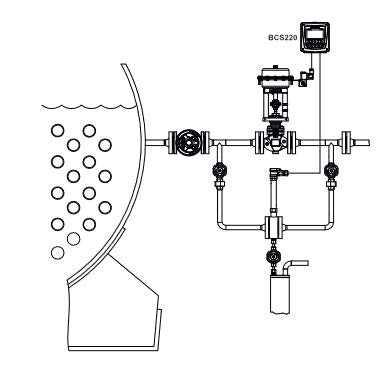

2. Установка датчика проводимости линии продувки (измерение через байпас)

Игольчатые клапаны отрегулированы для обеспечения очень малого непрерывного потока воды через линию байпаса и камеры датчика. Контроллер постоянно контролирует электропроводность котловой воды, сравнивая ее с определенными значениями и подает сигнал на открытие или закрытие клапана продувки. Чтобы избежать потерь энергии из-за перегрева котла или его низкой нагрузки, рекомендуется увязать работу системы с режимом работы горелки.

3. Установка датчика проводимости в линию возврата конденсата

Контроллер запрограммирован на постоянный контроль электропроводности конденсата, циркулирующего обратно в бак подпитки котла, сравнивая его с заданным значением. Трехходовой клапан используется для отвода загрязненного конденсата, если измеренное значение содержания солей превышает заданный параметр. Камера датчика гарантирует, что зонд всегда находится в воде. Рекомендуется установить систему рекуперации тепла (отделитель пара вторичного вскипания, теплообменник и т.д.) до подключения отработанной воды к расширительному баку системы продувки ADCA BEX.
