Конденсатоотводчик термостатический ADCA TH13, угловой, латунный, DN15, PN16, dP 0.2...13бар, резьбовой

Технические характеристики

Условный диаметр	15 мм
Условное давление	16 бар
Рабочий перепад	0,2...13,0 бар
Отвод по конденсату*	до 360 кг/час
Тип конденсатоотводчика	Термостатический
Тип присоединения	резьба

* - Отвод по горячему конденсату (ΔТ=10°C)

Применение

Термостатический конденсатоотводчик Valsteam ADCA TH 13A это конденсатоотводчик капсульный с функцией отвода воздуха из паровых систем. ADCA TH13A спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. Благодаря компактным габаритам в основном применяется как воздухоотводчик из паровых систем. Устанавливается как горизонтальной, так и вертикально с отводом конденсата в сторону и вниз.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик термостатический ADCA TH13, угловой, латунный, DN15, PN16, dP 0.2...13бар, Тмакс +200 ^oC, резьбовой

Описание термостатического конденсатоотводчика ADCA TH13A

ADCA TH 13A конденсатоотводчик термостатический с функцией отвода воздуха из паровых систем. Спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. благодаря компактным габаритам применяется в основном как воздухоотводчик из паровых систем.

ОСНОВНЫЕ СВОЙСТВА ТЕРМОСТАТИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА ADCA TH13A

- Конденсат отводится переохлажденным, в зависимости от типа капсулы на величину от 5 ^oC до 30 ^oC
- встроенный фильтр.

Технические характеристики термостатического конденсатоотводчика ADCA TH13A

Условный диаметр DN	15 мм
Условное давление PN	16 бар
Максимальная рабочая температура	200 ^oС
Максимальный перепад давления ΔP	13 бар
Минимальный перепад давления ΔP	0,2 бар
Тип присоединения	Резьбовое
Установка	Горизонтальная, Вертикальная

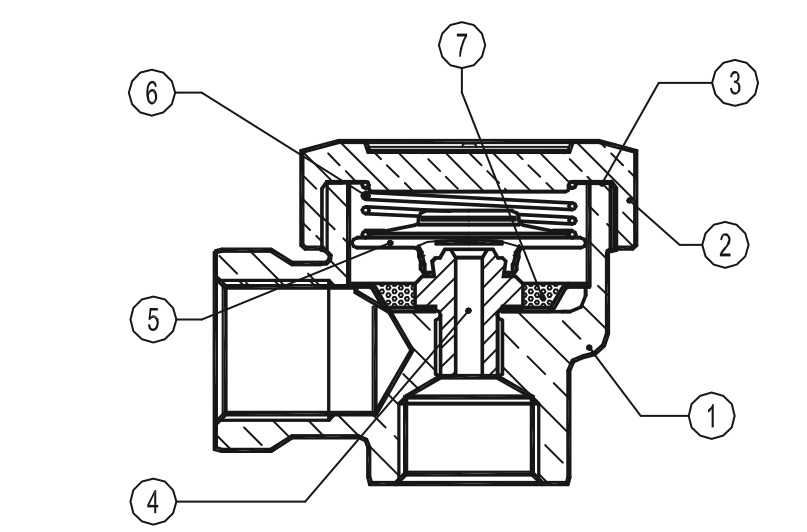

Спецификация материалов термостатического конденсатоотводчика ADCA TH13A

№ п/п	Наименование	Материал	Схема
1	Корпус	латунь EN12165 / CuZn39Pb2
2	Крышка	латунь EN12165 / CuZn39Pb2
3	* Уплотнение	Металлизированный графит
4	* Седло	AISI304 / 1.430
5	* Капсула	Нержавеющая сталь
6	* Пружина	AISI302 / 1.430
7	* Фильтр	AISI304 / 1.430

* Поставляемый ремнабор (под заказ)

Пропускная способность термостатического конденсатоотводчика ADCA TH13A, (кг/ч)

Тип	DN	Перепад давления, (бар)
Тип	DN	0,2	0,3	0,5	1	1,5	2	3	4	6	8	10	13
TH13A	1 / 2 "	45	55	70	95	125	135	180	200	270	315	330	360

Пропускная способность представлена для температуры конденсата на 10 ^oC ниже температуры насыщения (стандартная капсула тип — S)
Дополнительно могут быть поставлены капсулы тип — H (переохлаждение конденсата 5 ^oC), тип — L( переохлаждение конденсата 30 ^oC).

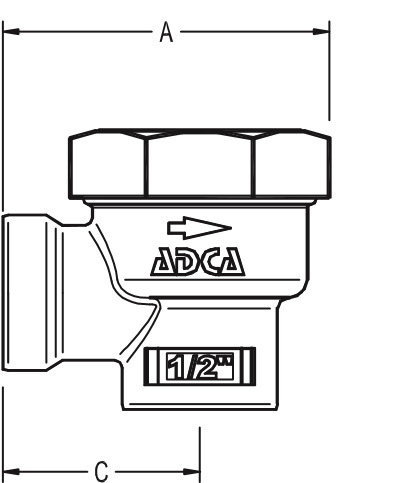

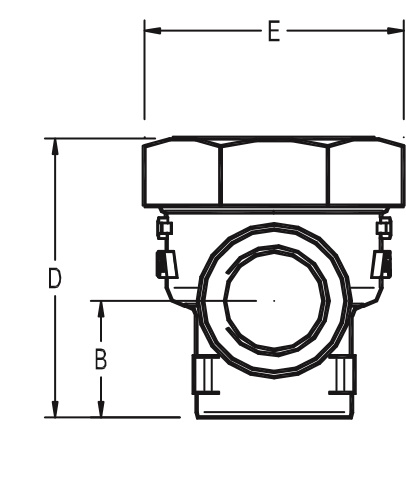

Габаритные размеры термостатического конденсатоотводчика ADCA TH13A, (мм)

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА (см. направление потока на КО)

DN	A	B	C	D	E	Масса (кг)
1 / 2 "	63	22,5	38	54	50	0,5
