Термостатические конденсатоотводчики
/
Конденсатоотводчик термостатический ADCA TH32Y, углеродистая сталь, DN15...25, PN40, dP 0.2...22бар, резьбовой, фланцевый или под сварку

Конденсатоотводчик термостатический ADCA TH32Y, углеродистая сталь, DN15...25, PN40, dP 0.2...22бар, резьбовой, фланцевый или под сварку

Технические характеристики
Условный диаметр 15...25 мм
Условное давление 40 бар
Рабочий перепад 0,2...22,0 бар
Отвод по конденсату* до 795 кг/час
Тип конденсатоотводчика Термостатический
Тип присоединения резьба, фланец, сварка

* - Отвод по горячему конденсату  (ΔТ=10°C)

Применение

Термостатический конденсатоотводчик Valsteam ADCA TH 32Y  это конденсатоотводчик капсульный с функцией отвода воздуха из паровых систем.  ADCA TH32Y спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. Благодаря компактным габаритам в основном применяется как воздухоотводчик из паровых систем. Устанавливается как горизонтальной, так и вертикально с отводом конденсата в сторону и вниз. Возможна установка в виде опций обратного клапана, дренажного клапана.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Конденсатоотводчик термостатический ADCA TH32Y, углеродистая сталь, DN15...25, PN40, dP 0.2...22бар, Тмакс +300 oC, резьбовой, фланцевый или под сварку



Описание термостатического конденсатоотводчика ADCA TH32Y

Термостатический конденсатоотводчик Valsteam ADCA TH 32Y  это конденсатоотводчик капсульный с функцией отвода воздуха из паровых систем.  ADCA TH32Y спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. Благодаря компактным габаритам в основном применяется как воздухоотводчик из паровых систем. Устанавливается как горизонтальной, так и вертикально с отводом конденсата в сторону и вниз. Возможна установка в виде опций обратного клапана, дренажного клапана.



Технические характеристикиа термостатического конденсатоотводчика ADCA TH32Y

Условный диаметр, DN
15 - 25 мм
Условное давление, PN
40 бар
Максимальная рабочая температура
250 oС
Максимальный перепад давления ΔP
22 бар
Минимальный перепад давления ΔP
0,2 бар
Тип присоединения
Резьбовое
Фланцевое
Сварное
Установка
Горизонтальная
Вертикальная
ОПЦИИ
  • TH32YLC - заниженная пропускная способность.
  • TH32Y-СК - Встроенный обратный клапан.
  • Дренажный клапан.
  • SW - под приварку в нахлест
  • BW - под приварку встык
  • Капсулы на отвод конденсатат с переохлаждением 5 oC  и 30 oC
  • корпус из нержавеющей стали - TH32i

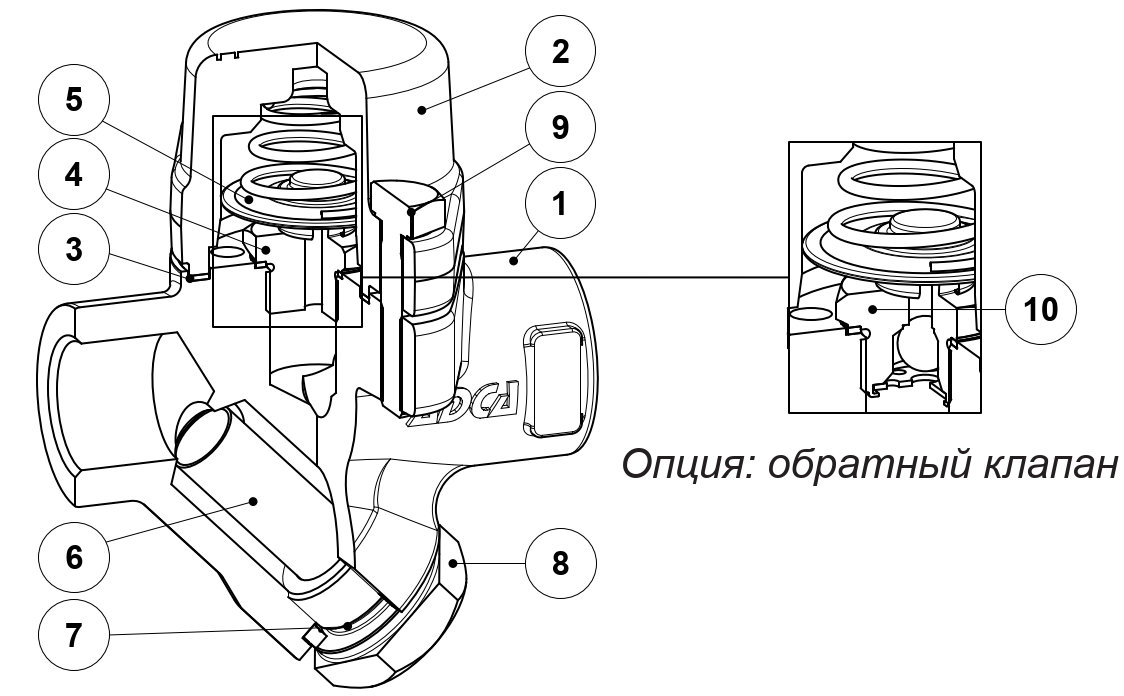

Спецификация материалов термостатического конденсатоотводчика ADCA TH32Y

№ п/п Наименование Материал Схема
1 Корпус P250GH / 1.0460
2 Крышка P250GH / 1.0460
3 *Уплотнение Металлизированный графит
4 * Седло клапана AISI304 / 1.4301
5 * Капсула Нержавеющая сталь
6 * Фильтр AISI304 / 1.4301
7 *Уплотнение Металлизированный графит
8 Пробка A 105 / 1.0432
9 Болт A2-70
10 * Седло клапана с обратным клапаном Нержавеющая сталь

* Поставляемый ремнабор (под заказ)



Пропускная способность термостатического конденсатоотводчика ADCA TH32Y, (кг/ч)

Тип DN Перепад давления, (бар)
0,2 0,3 0,5 1 1,5 2 3 4 6 8 10 13 15 20 22
TH32Y 15–25 70 120 140 255 330 385 455 510 600 670 700 720 750 775 795
TH32YLC 15–25 45 55 70 95 125 135 180 200 270 315 330 360 370 405 415

ВНИМАНИЕ! Пропускная способность дана для температуры на 10 oC ниже температуры насыщения(стандартная капсула тип-S).
Возможно исполнение с капсулами тип-H (-5o C) и тип-L(-30 oC).
ВНИМАНИЕ! Пропускная способность для холодного конденсата (20 oC) в два-три раза выше.

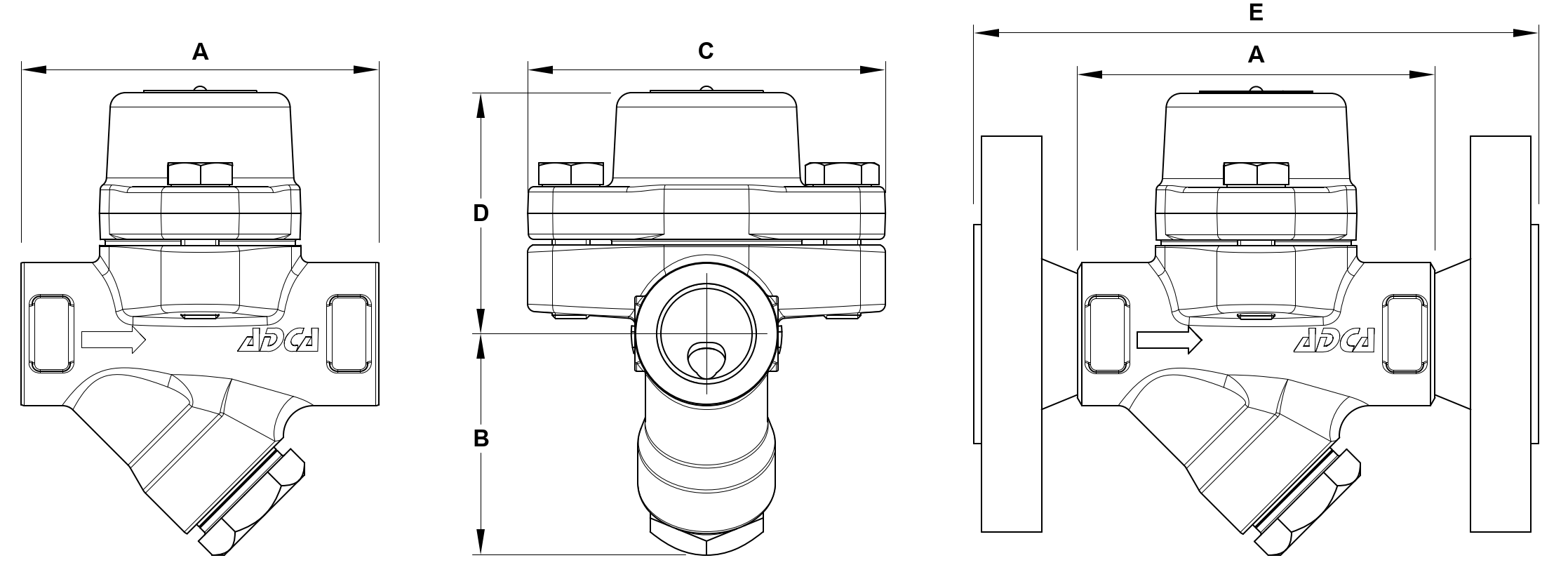

Габаритные размеры термостатического конденсатоотводчика ADCA TH32Y, (мм)

Горизонтальная или вертикальная установка
DN Резьба/приварка в нахлест (SW) Фланец PN40
A B C D Масса, (кг) E Масса, (кг)
15–1/2" 95 59 95 65 1,6 150 3,2
20–3/4" 95 59 95 65 1,6 150 3,9
25–1" 95 65 95 65 1,8 160 4,7

* BW (приварка встык) по запросу.
