Оборудование для сбора, отвода и возврата конденсата - сепараторы, конденсатоотводчики и конденсатные насосы
/
Термостатические конденсатоотводчики
/
Конденсатоотводчик термостатический ADCA TH35, углеродистая сталь, DN15...25, PN40, dP 0.2...22бар, резьбовой, фланцевый или под сварку

Конденсатоотводчик термостатический ADCA TH35, углеродистая сталь, DN15...25, PN40, dP 0.2...22бар, резьбовой, фланцевый или под сварку

Технические характеристики
Условный диаметр 15...25 мм
Условное давление 40 бар
Рабочий перепад 0,2...22,0 бар
Отвод по конденсату* до 2385 кг/час
Тип конденсатоотводчика Термостатический
Тип присоединения резьба, фланец, сварка

* - Отвод по горячему конденсату  (ΔТ=10°C)

Применение

Термостатический конденсатоотводчик Valsteam ADCA TH 35  это конденсатоотводчик капсульный с функцией отвода воздуха из паровых систем.  ADCA TH35 спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. Может применяется как воздухоотводчик из паровых систем. Устанавливается как горизонтальной, так и вертикально. Исполнения на 2 и 3 капсулы для отвода большого количества конденсата. Возможно исполнение в корпусе из нержавеющей стали.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Конденсатоотводчик термостатический ADCA TH35, углеродистая сталь, DN15...25, PN40, dP 0.2...22бар, Тмакс +250 oC, резьбовой, фланцевый или под сварку



Описание термостатического конденсатоотводчика ADCA TH35

Термостатический конденсатоотводчик Valsteam ADCA TH 35  это конденсатоотводчик капсульный с функцией отвода воздуха из паровых систем.  ADCA TH35 спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. Может применяется как воздухоотводчик из паровых систем. Устанавливается как горизонтальной, так и вертикально. Исполнения на 2 и 3 капсулы для отвода большого количества конденсата. Возможно исполнение в корпусе из нержавеющей стали.

Исполнения термостатического конденсатоотводчика ADCA TH35:

ADCA TH35/2–2-х капсульный

ADCA TH35/3–3-х капсульный



Технические характеристики термостатического конденсатоотводчика ADCA TH35

Условный диаметр, DN 15 - 25 мм
Условное давление, PN 40 бар
Максимальная рабочая температура 250 oС
Максимальный перепад давления ΔP 22 бар
Минимальный перепад давления ΔP 0,2 бар
Тип присоединения Резьбовое
Фланцевое
Сварное
Установка Горизонтальная
Вертикальная
ОПЦИИ
  • SS - Корпус из нержавеющей стали
  • SW - под приварку в нахлест
  • BW - под приварку встык
  • Капсулы на отвод конденсатат с переохлаждением 5 °C  и 30 °C

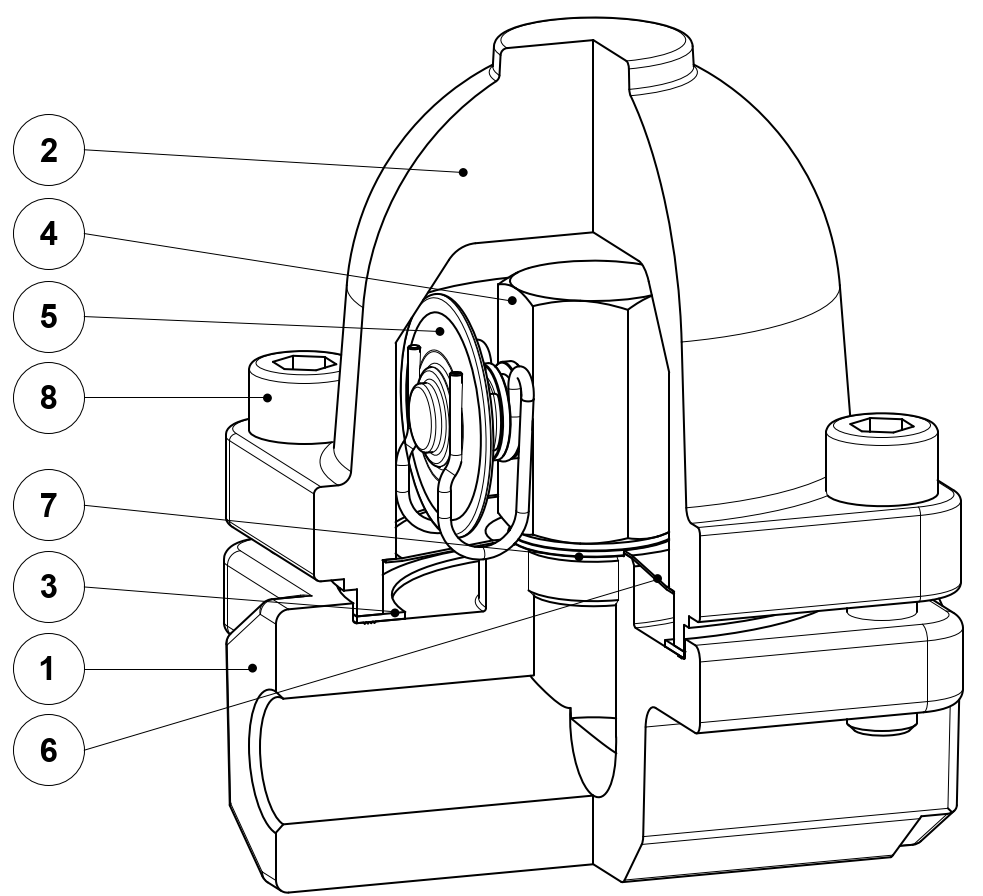

Спецификация материалов термостатического конденсатоотводчика ADCA TH35

№ п/п Наименование Материал Схема
1 Корпус P250GH / 1.0460
2 Крышка P250GH / 1.0460
3 * Прокладка Металлизированный графит
4 * Седло клапана AISI304 / 1.4301
5 * Термостат Нержавеющая сталь
6 * Сетка фильтра AISI304 / 1.4301
7 * Прокладка Медь
8 Болт Сталь 8.8

* Поставляемые комплектующие (под заказ).



Пропускная способность  термостатического конденсатоотводчика ADCA TH35, (кг/ч)

Тип DN Перепад давления, (бар)
0,2 0,3 0,5 1 1,5 2 3 4 6 8 10 13 15 20 22
TH35/2 25 –1" 140 240 280 510 660 770 910 1020 1200 1340 1400 1440 1500 1550 1590
TH35/3 25 – 1" 210 360 420 765 990 1155 1365 1530 1800 2010 2100 2160 2250 2325 2385

Пропускная способность представлена для температуры конденсата на 10 oC ниже температуры насыщения (стандартная капсула-S).

Дополнительно могут быть поставлены капсулы тип-H (переохлаждение конденсата 5 oC), тип-L ( переохлаждение конденсата 30 oC).

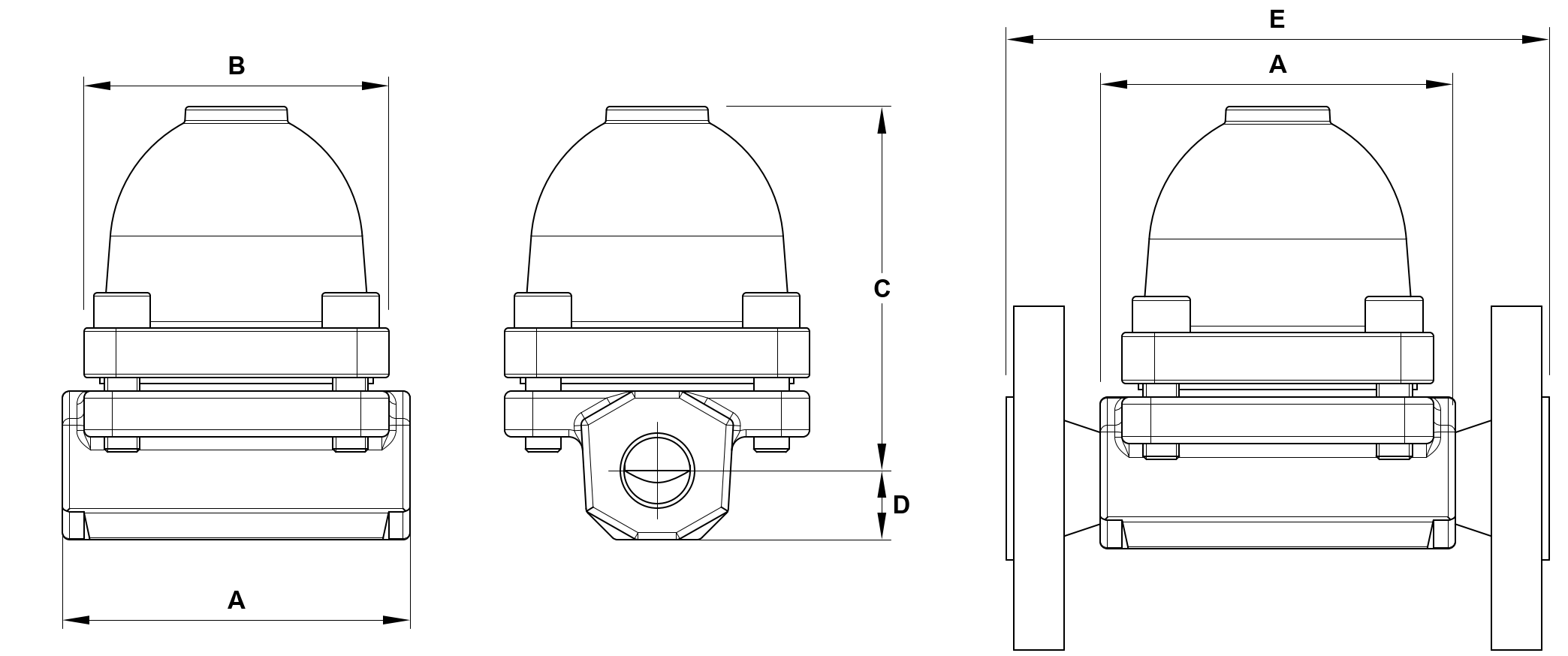

Габаритные размеры термостатического конденсатоотводчика ADCA TH35, (мм)

Горизонтальная и вертикальная установка
DN Резьба / SW* Фланцы PN40
A B C D Масса, (кг) E Масса, (кг)
25 – 1" 95 98 103 20 2,8 160 5,4

* BW (приварка встык) по запросу.
