Конденсатоотводчик термостатический ADCA TH36, углеродистая сталь, DN40...50, PN40, dP 0.2...22бар, резьбовой, фланцевый или под сварку

Технические характеристики

Условный диаметр	40...50 мм
Условное давление	40 бар
Рабочий перепад	0,2...22,0 бар
Отвод по конденсату*	до 4 770 кг/час
Тип конденсатоотводчика	Термостатический
Тип присоединения	резьба, фланец, сварка

* - Отвод по горячему конденсату (ΔТ=10°C)

Применение

Термостатический конденсатоотводчик Valsteam ADCA TH36 это конденсатоотводчик капсульный с функцией отвода воздуха из паровых систем. ADCA TH36 спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. Может применяется как воздухоотводчик из паровых систем. Устанавливается как горизонтальной, так и вертикально. Исполнения на 4 и 6 капсул для отвода большого количества конденсата. Возможно исполнение в корпусе из нержавеющей стали.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик термостатический ADCA TH36, углеродистая сталь, DN40...50, PN40, dP 0.2...22бар, Тмакс +250 ^oC, резьбовой, фланцевый или под сварку

Описание термостатического конденсатоотводчика ADCA TH36

ADCA TH36 термостатический конденсатоотводчик с функцией отвода воздуха из паровых систем. Спроектирован для применения для варочных котлов, стерилизаторов, использования для различных процессов в пищевой и химической промышленностях, в тех случаях, когда требуется повышенная пропускная способность. Конденсат отводится переохлажденным в зависимости от типа используемой капсулы, на величину 5 ^oC, 10 ^oC или 30 ^oC.Может работать на перегретом пар

Исполнения термостатического конденсатоотводчика ADCA TH36

ADCA TH36/4 — 4-х капсульный.

ADCA TH36/6 — 6-ти капсульный.

Технические характеристики термостатического конденсатоотводчика ADCA TH36

Условный диаметр, DN	40 - 50 мм
Условное давление, PN	40 бар
Максимальная рабочая температура	250 °С
Максимальный перепад давления ΔP	22 бар
Минимальный перепад давления ΔP	0,2 бар
Тип присоединения	Резьбовое Фланцевое Сварное
Установка	Горизонтальная Вертикальная
ОПЦИИ	SS - конструкция из нержавеющей стали SW - под приварку в нахлест BW - под приварку встык Капсулы с переохлаждением на 5°С, 20°С и 30°С

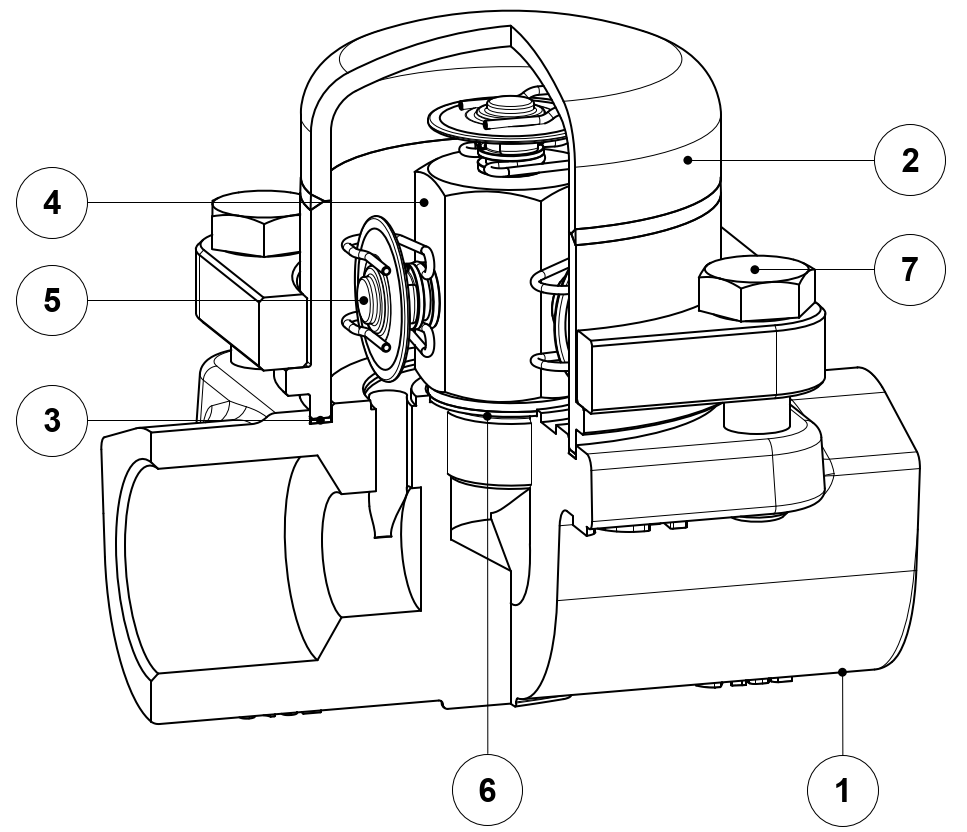

Спецификация материалов термостатического конденсатоотводчика ADCA TH36

№ п/п	Наименование	Материал	Схема
1	Корпус	ASTM A105 / 1.0432
2	Крышка	ASTM A105 / 1.0432
3	* Прокладка	Металл./Графит
4	* Седло клапана	AISI304 / 1.4301
5	*Термостат	Нержавеющая сталь
6	* Прокл.седла	Медь
7	Болты	Сталь 8.8

*Поставляемый ремнабор (под заказ).

Пропускная способность термостатического конденсатоотводчика ADCA TH36, (кг/ч)

Тип	DN	Перепад давления, (бар)
Тип	DN	0,2	0,3	0,5	1	1,5	2	3	4	6	8	10	13	15	20	22
TH36/4	40–50	280	480	560	1020	1320	1540	1820	2040	2400	2680	2800	2880	3000	3100	3180
TH36/6	40–50	420	720	840	1530	1980	2310	2730	3060	3600	4020	4200	4320	4500	4650	4770

Пропускная способность дана для температуры на 10°C ниже температуры насыщения(стандартная капсула тип-S).

Возможно исполнение с капсулами тип -Н (5 °С) и тип -L(- 30 °С). Пропускная способность для холодного конденсата (20 °С) в два-три раза выше.

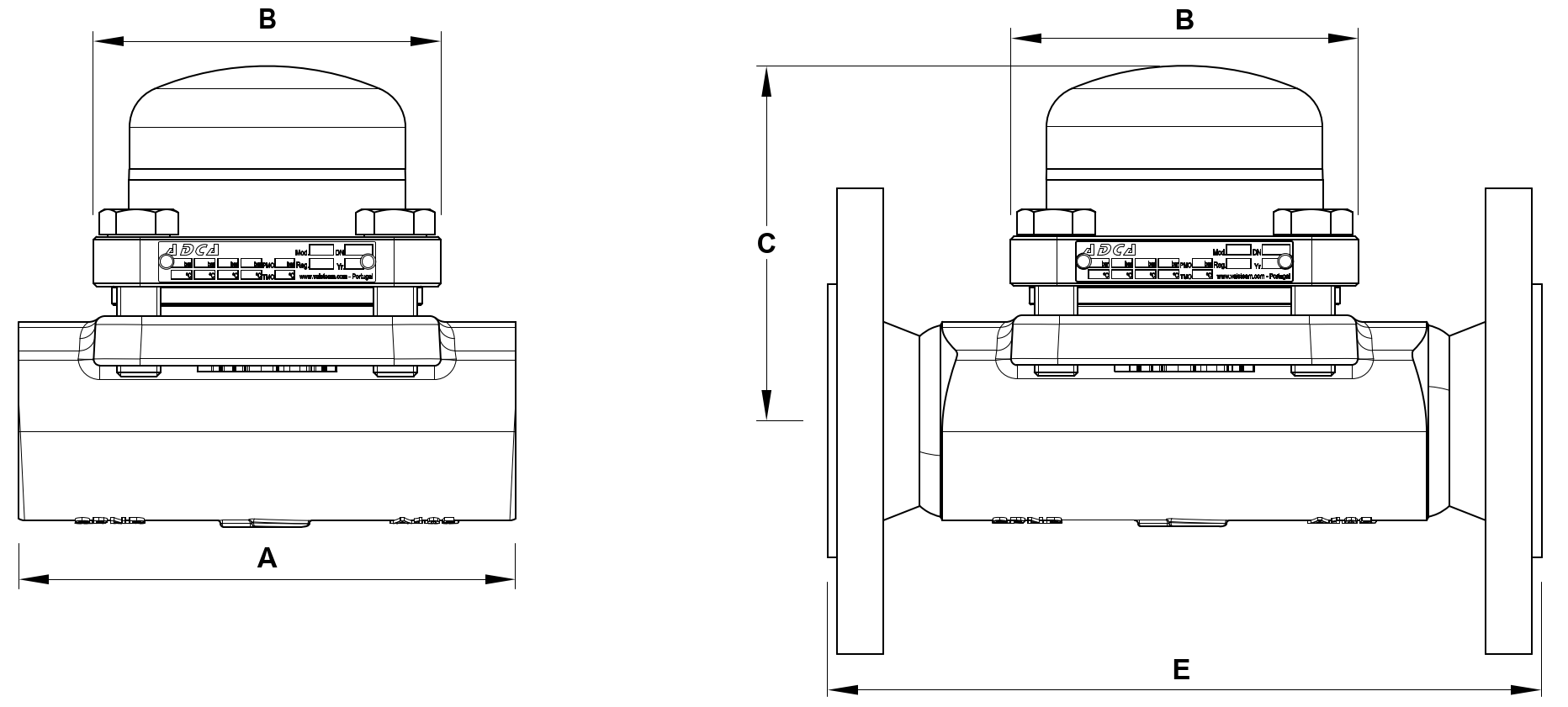

Габаритные размеры термостатического конденсатоотводчика ADCA TH36, (мм)

Горизонтальная или вертикальная установка

DN	Резьба/SW/BW				Фланцы PN40
DN	A	B	C	Масса, (кг)	B	F	Масса, (кг)
1¹/₂"–40	160	132	115	4,6	75	230	9,3
2"–50	230	132	115	5,8	83	230	10,2
