Термостатический конденсатоотводчик тип TSS22, ADCA (Португалия)

DN 8 - 25 мм, PN 4,0 МПа, Тмакс. 250 oС, резьба/резьба

Описание

TSS22 конденсатоотводчик термостатический с функцией отвода воздуха из паровых систем. Спроектирован для применения в таких системах как варочные котлы, стерилизаторы, и др. благодаря компактным габаритам в основном как воздухоотводчик из паровых.

Основные свойства

постоянный отвод конденсата. Конденсат отводится переохлажденным, в зависимости от типа капсулы на величину от 5 oC до 30 oC.

Технические характеристики

Условный диаметр - 25 мм
Условное давление PN4,0
Максимальная рабочая температура oС
Максимальный перепад давления 2,2 МПа
Минимальный перепад давления 0,02 МПа
Тип присоединения Резьбовое
Установка Горизонтальная
Вертикальная

Опции

  • заниженная пропускная способность.

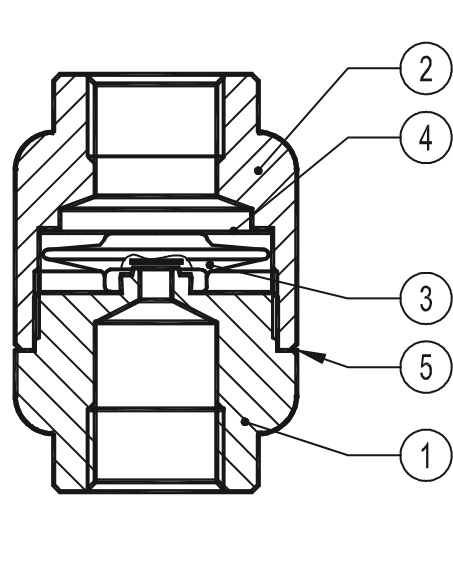

Спецификация материалов

№ п/п Наименование Материал
1 Корпус AISI304 / 1.4301
2 Крышка AISI304 / 1.4301
3 * Капсула Нержавеющая сталь
4 * Фильтр AISI304 / 1.4301
5 * Уплотнение Металлизированный графит

*Поставляемый ремнабор (под заказ)

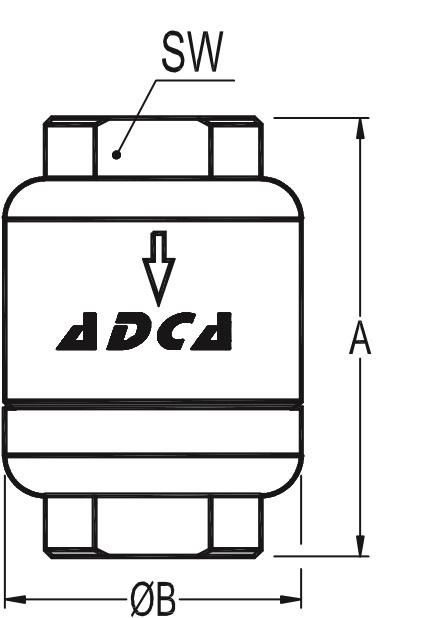

Габаритные размеры, (мм)

DN A B SW Масса, (кг)
1 / 4 " 65 44 27 0,5
3 / 8 " 65 44 27 0,5
1 / 2 " 65 44 27 0,45
3 / 4 " 65 44 36 0,47
1" 65 44 40 0,4

Пропускная способность, (кг/ч)

Тип DN Перепад давления, (бар)
0,2 0,3 0,5 1 1,5 2 3 4 6 8 10 13 15 20 22
TSS 22 1/4"–1" 45 55 70 95 125 135 180 200 270 315 330 360 370 405 415

Пропускная способность представлена для температуры конденсата на 10 oC ниже температуры насыщения (стандартная капсула тип-S)

Дополнительно могут быть поставлены капсулы тип-H (переохлаждение конденсата 5 oC), тип-L (переохлаждение конденсата 30 oC).

Код для заказа#

для конденсатоотводчиков с стандартной капсулой S

Капсула DN
8 10 15 20 25
S V101.77M4.11 V101.77M4.21 V101.77M4.31 V101.77M4.41 V101.77M4.51
