Клапан периодической продувки ADCA VPA26, ручной, литая сталь, DN20...50, PN40, фланцевый

Клапан периодической продувки ADCA VPA26, ручной, литая сталь, DN20...50, PN40, фланцевый

Технические характеристики
Условный диаметр 20...50 мм
Условное давление 40 бар
Макс. температура 250 °С
Тип присоединение Фланцевое
Тип управления рычаг, пневмопривод
Применение

Клапан периодичекой продувки котла  ADCA VPA26  предназначен для ручной  или автоматической периодической продувки паровых котлов и котлов-утилизаторов. Быстрое открытие клапана с помощью пневмопривода или рычага обеспечивает создание водяной воронки, увлекающей осадок из котла. Не требуют сервисного обслуживания.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапан периодической продувки ADCA ADCATROL VPA26/2, ручной, пневмопривод, литая/нержавеющая сталь, DN20...50, PN40, фланцевый

ОПИСАНИЕ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ ADCA VPA26/2

Клапаны периодической продувки ADCATROL новой усовершенствованной серии VPA26/2 специально разработаны для паровых котлов и предназначены для удаления отложений шлама и иных твердых веществ, которые естественным образом оседают на дне котла. Клапаны могут быть поставлены в комплекте с контроллером содержания TDS (контроллер BSC) и датчиком (SPS).

Клапаны периодического действия могут управляться вручную (ручной рычаг) или с помощью мембранного привода.

Режим работы клапана подбирается в соответствии с рекомендациями производителя конкретной модели котла, в зависимости от его размера, производительности и качества котловой воды.

ОСНОВНЫЕ СВОЙСТВА КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ ADCA VPA26/2

  • Седло клапана и плунжер выполнены из высококачественной закаленной стали
  • Функция ручной или автоматической продувки по времени
  • Блокировка положения в открытом состоянии при установке с ручным дублером
  • Удобный ножной рычаг (педаль)
  • Уплотнение штока не требует обслуживания
  • Быстро заменяемые седла позволяют легко и просто поводить техническое обслуживание на месте без использования специального инструмента



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ ADCA VPA26/2

Присоединение DN 20..50 мм
Условное давление PN 40 бар
Рабочая температура –10…+400 °С
Тип клапана продувки периодический (нижний клапан)
Управление Рычаг ручной, педаль (ножной рычаг), пневмопривод
Присоединение к трубопроводу  Фланцевое
ОПЦИИ
блоки концевых выключателей (механический или индуктивный)
фильтр-регулятор



ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ
VPA26/2S VPA26/2i
Фланцевое PN40* Фланцевое PN40*
Допустимое давление, бар Соответствующая температура, °C Допустимое давление, бар Соответствующая температура, °C
40 -10/50 40 -10/50
33,3 200 33,7 200
30,4 250 31,8 250
27,6 300 29,7 300
23,8 400 27,4 400

* В соответствии с EN 1092-1:2018, ** В соответствии с EN 1759-1:2004



ПРОПУСКНАЯ СПОСОБНОСТЬ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ ADCA VPA26/2, м3/ч

DN DN20 DN25 DN32 DN40 DN50
Kvs 6,3 6,3 6,3 16 16

Коэффициент пересчета Kvs = CV (US) x 0,865

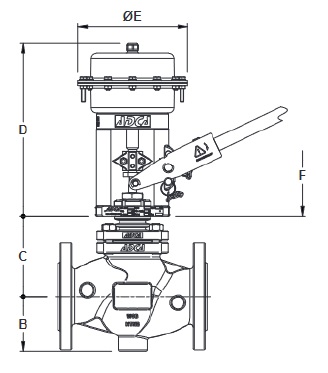

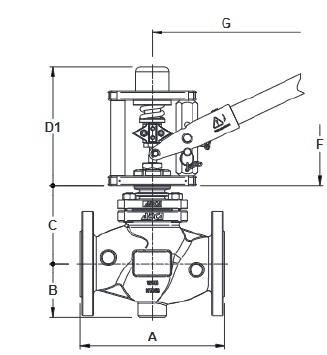

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ ADCA VPA26/2

Размер DN, мм
3/4"- DN20 1" - DN25 DN32 1 1/2"- DN40 2" - DN50
A EN 150 160 180 200 230
ASME 194 a) 197 - 235 267
В 53 53 58 70 75
С 104,5 104,5 109,5 109,5 113
D 267
D1 188
E 170
Ручной рычаг F 216 297
G 415 655
Ножной рычаг F 211
G 417

a) С приварными фланцами

  Масса, кг
3/4" - DN20 1" - DN25 DN32 1 1/2" - DN40 2" - DN50
EN a) 12,5 13,4 16,1 19 22,7
EN b) 11,5 12,4 15,5 20,5 24,3
ASME a) 12,5 14,2 - 20,4 23,9
ASME b) 11,6 12,9 - 21,8 25,5

а) Клапан с пневматическим приводом b) Клапан с ручным приводом



ВАРИАНТЫ ИСПОЛНЕНИЙ КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ ADCA VPA26/2

Клапан с пневматическим приводом

Клапан с пневматическим приводом и рычагом

Клапан с рычагом

Соленоидный клапан и фильтр-редуктор

Блок индуктивных концевых выключателей

Механические концевые переключатели

ВАРИАНТЫ РЫЧАГОВ

Ручной рычаг

Ножной рычаг


ВАРИАНТЫ РАСПОЛОЖЕНИЯ РЫЧАГА КЛАПАНА ПЕРИОДИЧЕСКОЙ ПРОДУВКИ ADCA VPA26/2

Рычаг ручного управления может поставляться с различным расположением, чтобы лучше соответствовать условиям монтажа клапана. Положения, не показанные на данном изображении, доступны по запросу.
