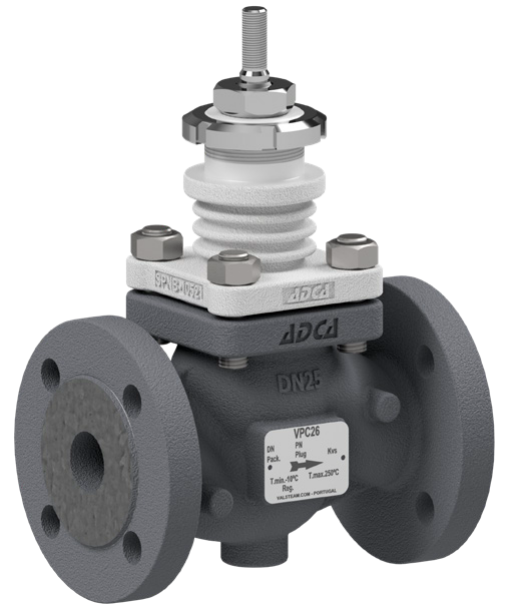

Клапан непрерывной продувки ADCA VPC26, литая или нержавеющая сталь, DN15...40, PN40, электропривод или пневмопривод, фланцевый

Клапан непрерывной продувки ADCA VPC26, литая или нержавеющая сталь, DN15...40, PN40, электропривод или пневмопривод, фланцевый

Технические характеристики
Условный диаметр 15...20 мм
Условное давление 40 бар
Макс. температура 300° С
Тип присоединение Фланцевое
Тип управления пневмопривод, электропривод
Применение

Клапан непрерывной продувки ADCA VPC26  предназначен для непрерывной продувки паровых котлов и котлов-утилизаторов. Позволяет удалять с котловой водой органические вещества, твердые частицы и минеральные растворы солей. Оснащен краном для отбра пробы на охладитель отбора проб. Не требуют сервисного обслуживания.

Для автоматизации процесса клапан может быть оборудован электро или пневмоприводом

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапан непрерывной продувки ADCA VPC26, литая или нержавеющая сталь, DN15...40, PN40, электропривод или пневмопривод, фланцевый



ОПИСАНИЕ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ ADCA VPС26

Клапан непрерывной продувки ADCA VPC26  предназначен для непрерывной продувки паровых котлов и котлов-утилизаторов. Позволяет удалять с котловой водой органические вещества, твердые частицы и минеральные растворы солей. Оснащен краном для отбра пробы на охладитель отбора проб. Не требуют сервисного обслуживания. Для автоматизации процесса клапан может быть оборудован электро или пневмоприводом.

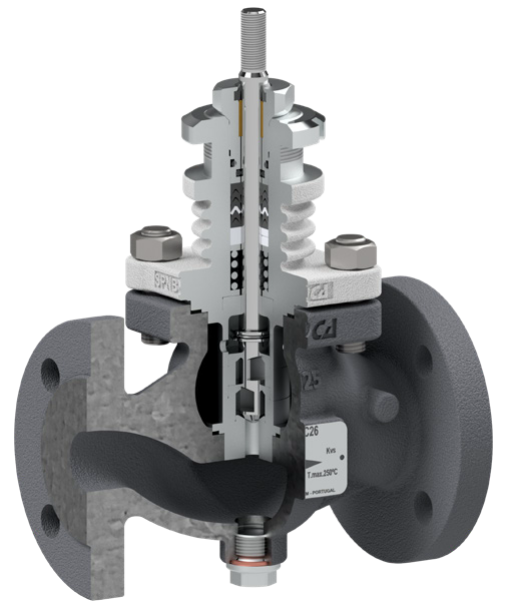

ADCATROL VPC26 - это регулирующий клапан, специально разработанный для этой цели и имеющий многоступенчатую проточную часть для постепенного уменьшения энергии жидкости. Это делает его идеальным для продувки котла при высоких перепадах давления, когда возникает проблема мгновенного испарения. Клапан подходит как для постоянного, так и для двухпозиционного управления TDS через пневматический привод обратного действия серии PA или отказоустойчивый привод с пружинным возвратом серии AV



ОСНОВНЫЕ СВОЙСТВА КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ ADCA VPС26

  • Минимальная вибрация благодаря непрерывному поддержанию позиции штока
  • Уплотняющие поверхности седла и плунжера защищены от эрозии в положениях с малым ходом
  • Компактная модульная конструкция
  • Многоступенчатая конструкция проточной части для контроля скорости потока среды и перепадов давления
  • Проточная часть из закаленной нержавеющей стали с плунжером и седлом со стеллитовым покрытием
  • Седла с возможностью быстрой замены и проведения технического обслуживания на месте без специальных инструментов



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ ADCA VPС26

Присоединение DN 15..40 мм
Условное давление PN 40 бар
Рабочая температура –10…+400 °С
Тип клапана продувки непрерывной/постоянной (верхний клапан)
Управление линейный пневматический привод или линейный электрический привод
Присоединение к трубопроводу  Фланцевое
ОПЦИИ

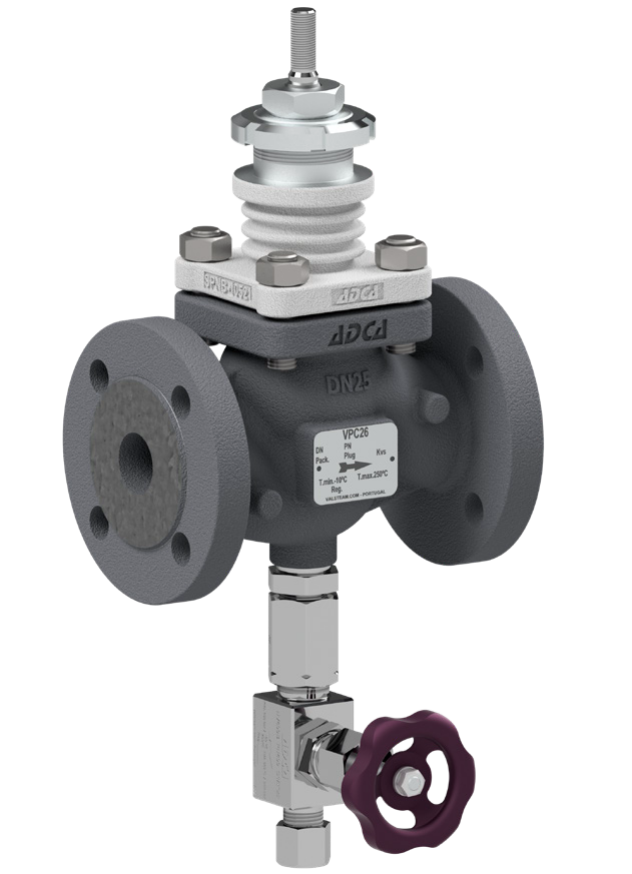

  • Нижнее соединение для клапана отбора пробы
  • Клапан отбора пробы NV400B
  • Контроллеры
  • Датчики TDS







ПРОПУСКНАЯ СПОСОБНОСТЬ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ ADCA VPС26, м3/ч

DN 1/2"-DN15 3/4"-DN20 1"-DN25 DN 1 1/2"-DN40
Kvs 1,2 1,2 1,2 1,8

Коэффициент пересчета Kvs = CV (US) x 0,865


ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ

VPС26/2S (ЛИТАЯ СТАЛЬ) VPС26/2i (НЕРЖАВЕЮЩАЯ СТАЛЬ)
Фланцевое PN40 Фланцевое PN40
Допустимое давление, бар Соответствующая температура, °C Допустимое давление, бар Соответствую температура, °C
40 -10/50 40 -10/50
33,3 200 33,7 200
27,6 300 29,7 300
25,7 350 28,5 350
23,8 400 27,4 400

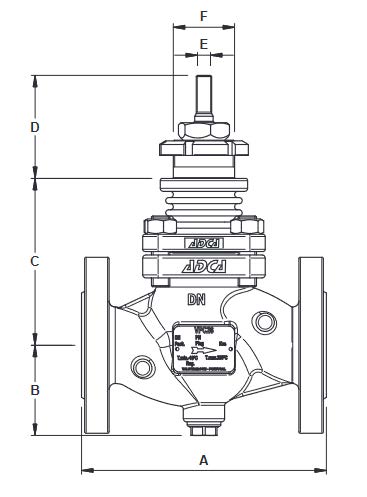

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ ADCA VPС26

Размер DN, мм Схема
1/2"-DN15 3/4" - DN20 1"-DN25 1 1/2"-DN40
A 130 150 160 200
В 61 61 61 70
С 104 104 109 193
D 70 70 70 70
E M10x1
F M40x1,5
G** 3/8"

* С приварными фланцами

** В стандарте с фланцами EN данные соединения внутреннае резьбовые ISO228. В исполнениях ASME - внутренние резьбовые NPT.

Масса, кг
1/2"-DN15 3/4"-DN20 1"-DN25 1 1/2"-DN40
5,3 6,1 6,9 12,6

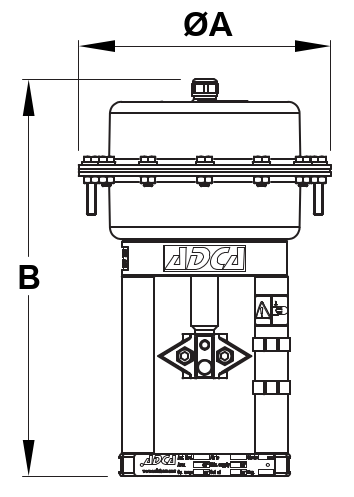

ХАРАКТЕРИСТИКИ ПНЕВМАТИЧЕСКОГО ПРИВОДА PA КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ ADCA VPС26, мм

Размеры PA10 Схема
А 170
В 251
Вес, кг 6,3



ХАРАКТЕРИСТИКИ ЭЛЕКТРИЧЕСКОГО ПРИВОДА AV КЛАПАНА НЕПРЕРЫВНОЙ ПРОДУВКИ ADCA VPС26, мм

Размеры AVF234S Схема
А 166
В 289
Вес, кг 4,1



ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ КЛАПАНА ОТБОРА ПРОБ NV400B, мм

Размеры NV400B Схема
А 90 (максимум)
В 125
C 3/8"
D 8
E 60
Вес, кг 0,63
