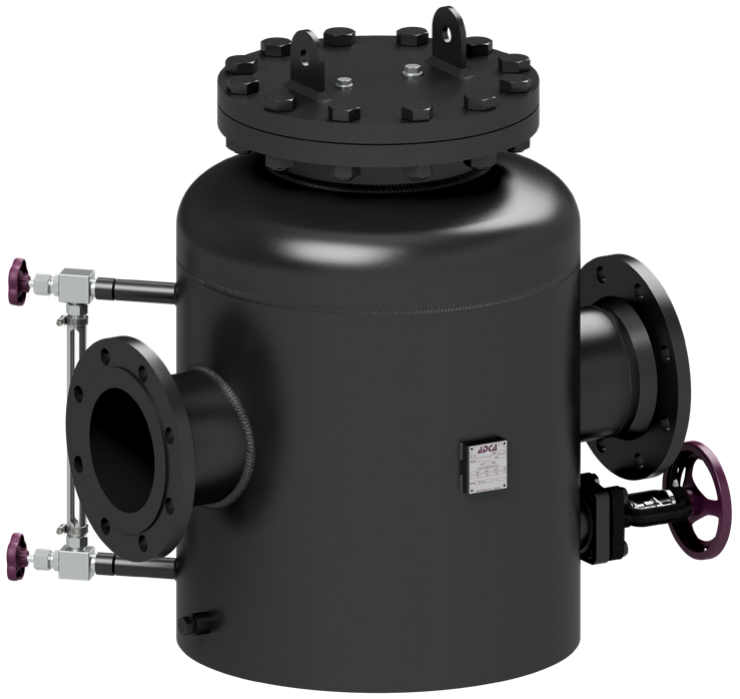

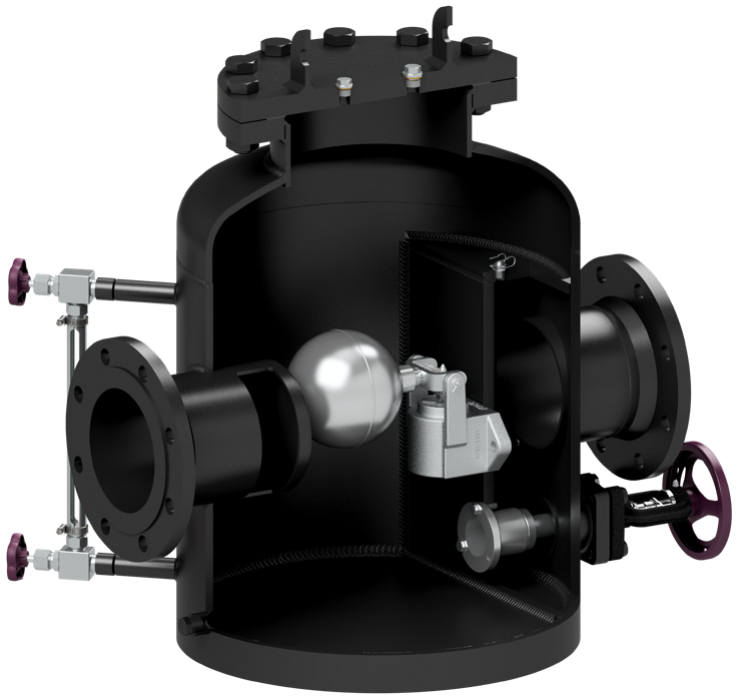

Конденсатоотводчик поплавковый ADCA FLT151, конструкционная сталь, DN100-150, PN16, dP 12бар, фланцевый

Технические характеристики

Условный диаметр	50,65 мм
Условное давление	16 бар
Рабочий перепад	до 12,0 бар
Отвод по конденсату	до 172 900 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения*	фланец

Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT151 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT151 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Исполнение как с двумя поплавками, так и с тарированным отверстием для постоянного отвода конденсата. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик поплавковый ADCA FLT151, конструкционная сталь, DN100-150, PN16, dP 12бар, Тмакс 250°С, фланцевый

ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT151

Конденсатоотводчики поплавковые ADCA FLT151 высокопроизводительные со встроенным клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая максимальную энергоэффективность.

Специально разработаны для применений, где требуется постоянный отвод конденсата. Достаточно часто используются в технологических процессах сахарной и алкогольной отраслях.

ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT151

Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
Не подвержены влиянию резких изменений нагрузок и перепадов давления
Высокая пропускная способность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT151

Типоразмер, DN	FLT151S-O - 4" – 6"; DN 100 мм – DN 150 мм
Номинальное давление, PN	16 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь;
Присоединения	Фланцевое EN 1092–1 PN 16 Фланцевое ASME B16.5 Класс 150
Монтаж на трубопроводе	Горизонтально

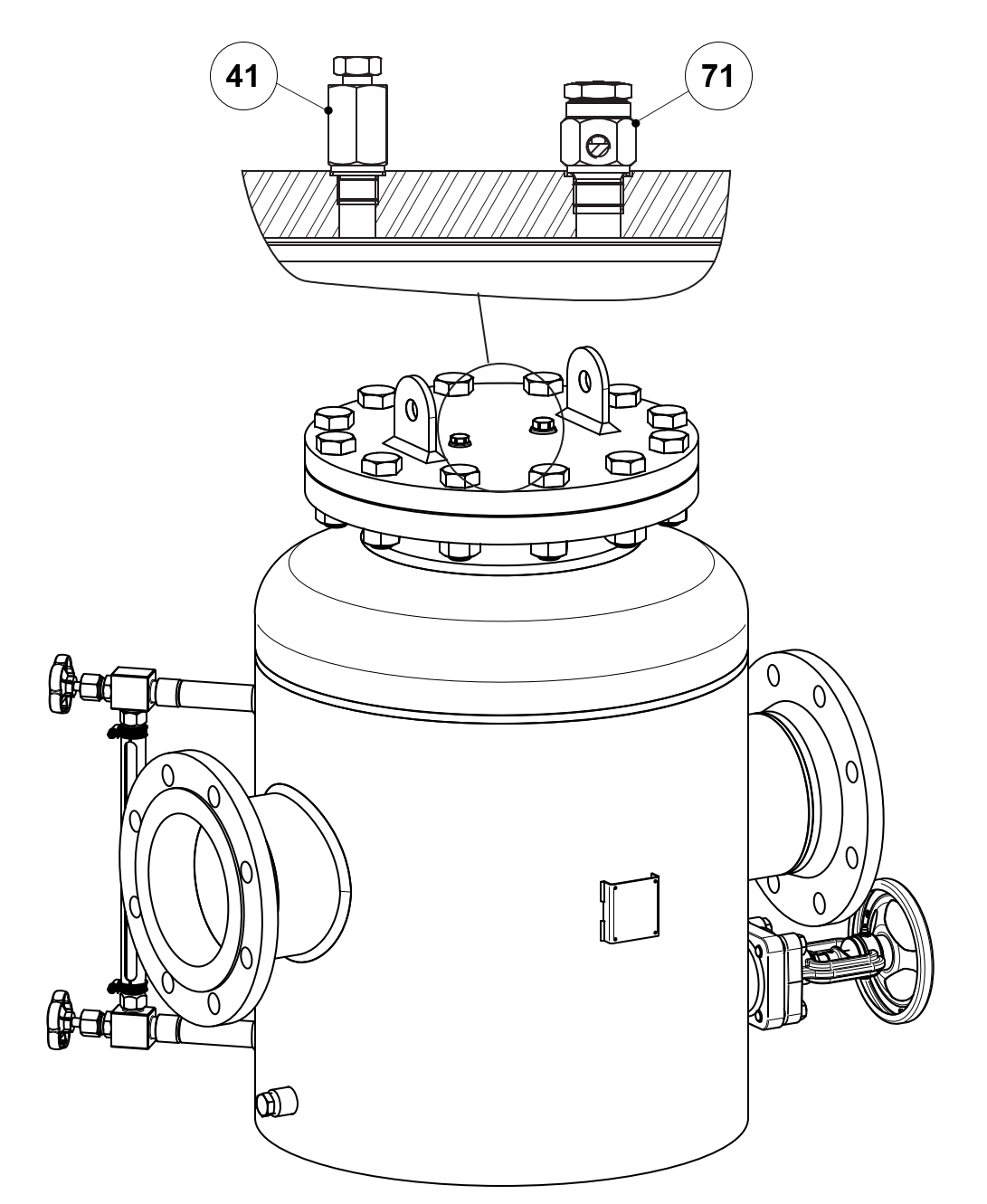

ОПЦИИ	Дополнительные устройства для удаления воздуха и дренажа: HVV – устройство ручного удаления воздуха VB21M – автоматический прерыватель вакуума

* Максимально допустимое рабочее давление 12 бар; Максимально допустимая рабочая температура 250оС;

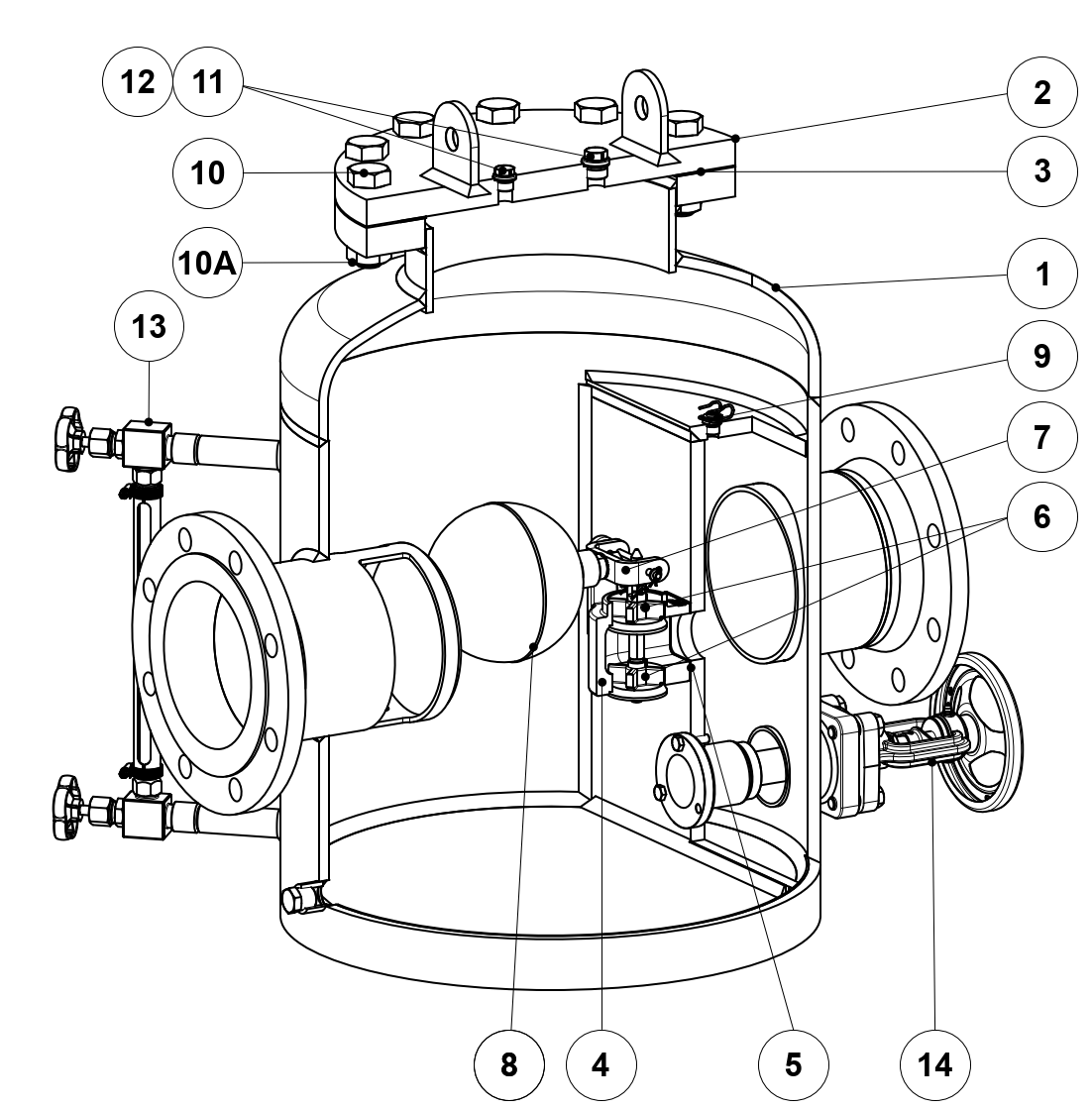

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT151

№ п/п	НАИМЕНОВАНИЕ	МАТЕРИАЛ	СХЕМА
1	корпус	Углеродистая сталь P250GH / 1.0460; P235GH / 1.0305; S355J2G3 / 1.0570; S235JRG2/1.0038
2	крышка	Углеродистая сталь P235GH / 1.0305; P265GH / 1.0425; S355J2G3 / 1.0570
3	*прокладка	нерж.сталь/графит
4	*седло	Нерж сталь CF8 / 1.4308
5	*прокладка	графит
6	*клапан	Нерж сталь AISI420 / 1.4021; CF8M / 1.4408
7	*рычаг	Нерж сталь AISI316 / 1.4401; AISI304 / 1.4301
8	*поплавок	Нерж сталь AISI304 / 1.4301
9	*термостатический клапан	Нерж. сталь (биметалл)
10/10A	болт	сталь 8.8
11	штуцера доп устройств	Нерж сталь AISI304 / 1.4301
12	уплотнение	медь
13	указатель уровня	Нерж сталь AISI304 / 1.4301/ боросиликатное стекло
14	Клапан байпаса	GJS-400-18 / 1.7043; AISI 304 / 1.4301; AISI 316 / 1.4401
41	ручной вент.клапан	Нерж сталь AISI304 / 1.4301
71	прерыватель вакуума	Нерж сталь AISI303 / 1.4305

* - доступные для заказа запасные части

ПРОПУСКНАЯ СПОСОБНОСТЬ С ПОПЛАВКОВЫМ МЕХАНИЗМОМ И ПРОХОДОМ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT151, кг/ч

Модель	Типоразмер прохода, Δ P (бар)	O1	O2	O3	O4	O5	06	Макс. ΔQ
Модель	Типоразмер прохода, Δ P (бар)	4" – DN 100 мм				6" – DN 150 мм		Макс. ΔQ
FLT151S-O	0,1	22300	24100	26600	33700	43600	56400	18800
	0,3	27400	30300	34200	45400	61200	81400	22700
	0,7	3200	36200	41800	57700	79900	108600	26200
	1,0	34700	39500	46500	65800	93100	128100	27700
	1,4	37000	42600	50500	72900	104400	144900	29200
	2,0	40700	47600	57200	84800	144900	172900	31700

Пример: FLT151-O DN150-O5 (c проходом №O5) работает на перепаде давления в 0,3 бара и должен иметь минимальный постоянный расход конденсата в 38 500 кг/ч (61 200-22 700).

ПРОПУСКНАЯ СПОСОБНОСТЬ ТОЛЬКО С ПОПЛАВКОВЫМ МЕХАНИЗМОМ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT151, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,1	0,3	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	5,0	6,0	7,0	8,0	10,0	12,0
FLT151SO	4" – 6"; DN 100 мм – DN 150 мм	18800	22700	24500	29000	31000	34000	37000	38000	39500	42000	43500	45500	47000	48000	49500	50000

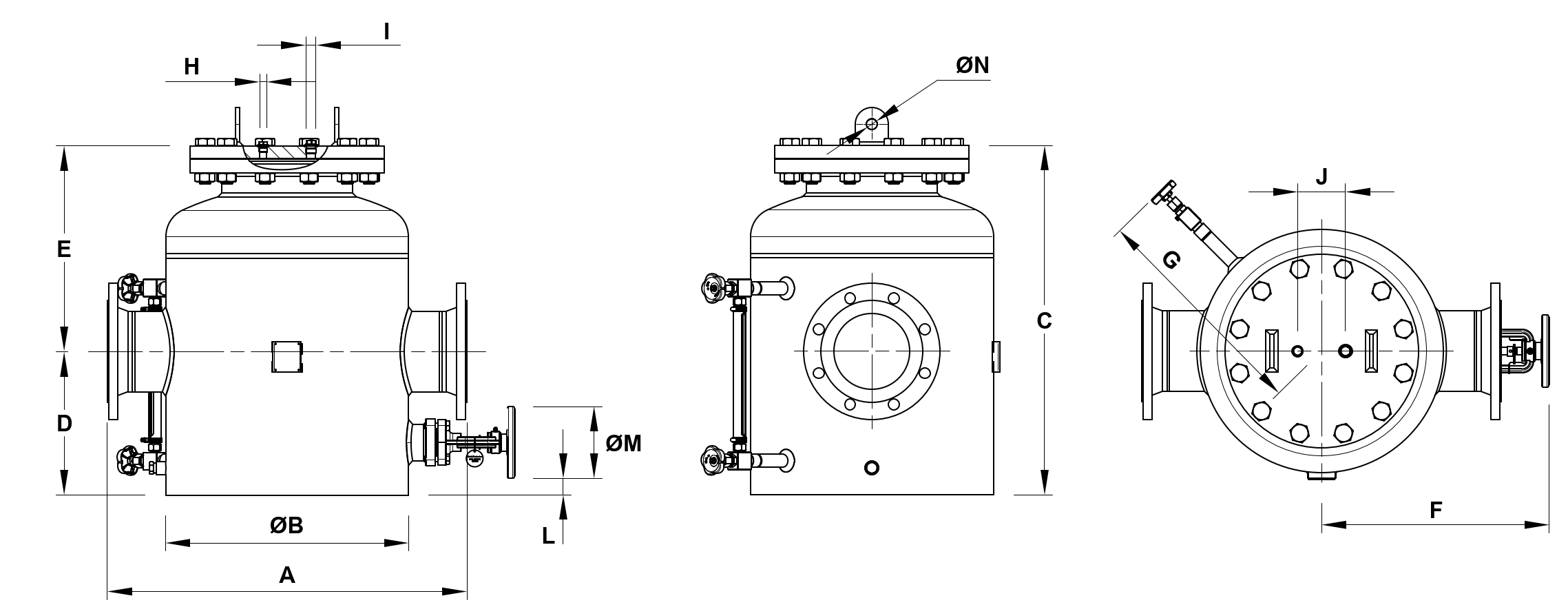

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT151, мм

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	A PN16	A Класс 150	В	С	D	E	F	G	H*	I*	J	Масса, кг
4" – DN 100 мм	694	743	457	685	275	410	451	450	3/8"	1/2"	100	170
6" – DN 150 мм	752	820	508	730	300	430	476	475	3/8"	1/2"	100	202

В стандартном исполнении, во всех версиях с фланцевым соединением EN, данные соединения - внутренняя резьба ISO 228. В исполнениях с фланцевым соединением ASME - внутренняя резьба NPT.
