| Условный диаметр | 40-50 мм |
| Условное давление | 16 бар |
| Рабочий перепад | до 4,5/10,0/14,0 бар |
| Отвод по конденсату | до 7 300 кг/час |
| Тип конденсатоотводчика | Поплавковый |
| Тип присоединения* | фланец, резьба |

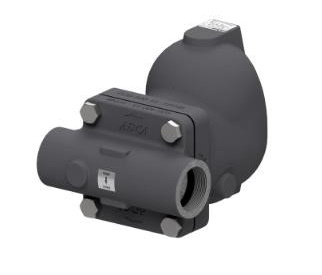

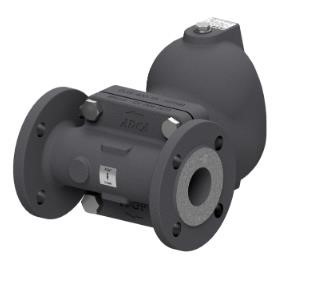

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT27 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT27 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. тличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (слева-направо/справа-налево и сверху внизу) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.
Конденсатоотводчики поплавковые ADCA FLT27 со встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая максимальную энергоэффективность.
Типовым применением является установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата и большая производительность.
ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT27


| Типоразмер, DN | 11/2" – 2"; DN 40 мм – DN 50 мм |
| Номинальное давление, PN | 16 бар |
| Максимальный перепад давления, ΔP | FLT27–4,5 – Δ4,5 бар FLT27–10 – Δ10 бар FLT27–14 – Δ14 бар |
| Рабочая среда | Насыщенный и перегретый пар |
| Материал исполнения | Высокопрочный чугун |
| Присоединения | Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–2 PN16 |
| Монтаж на трубопроводе | Горизонтально или вертикально |

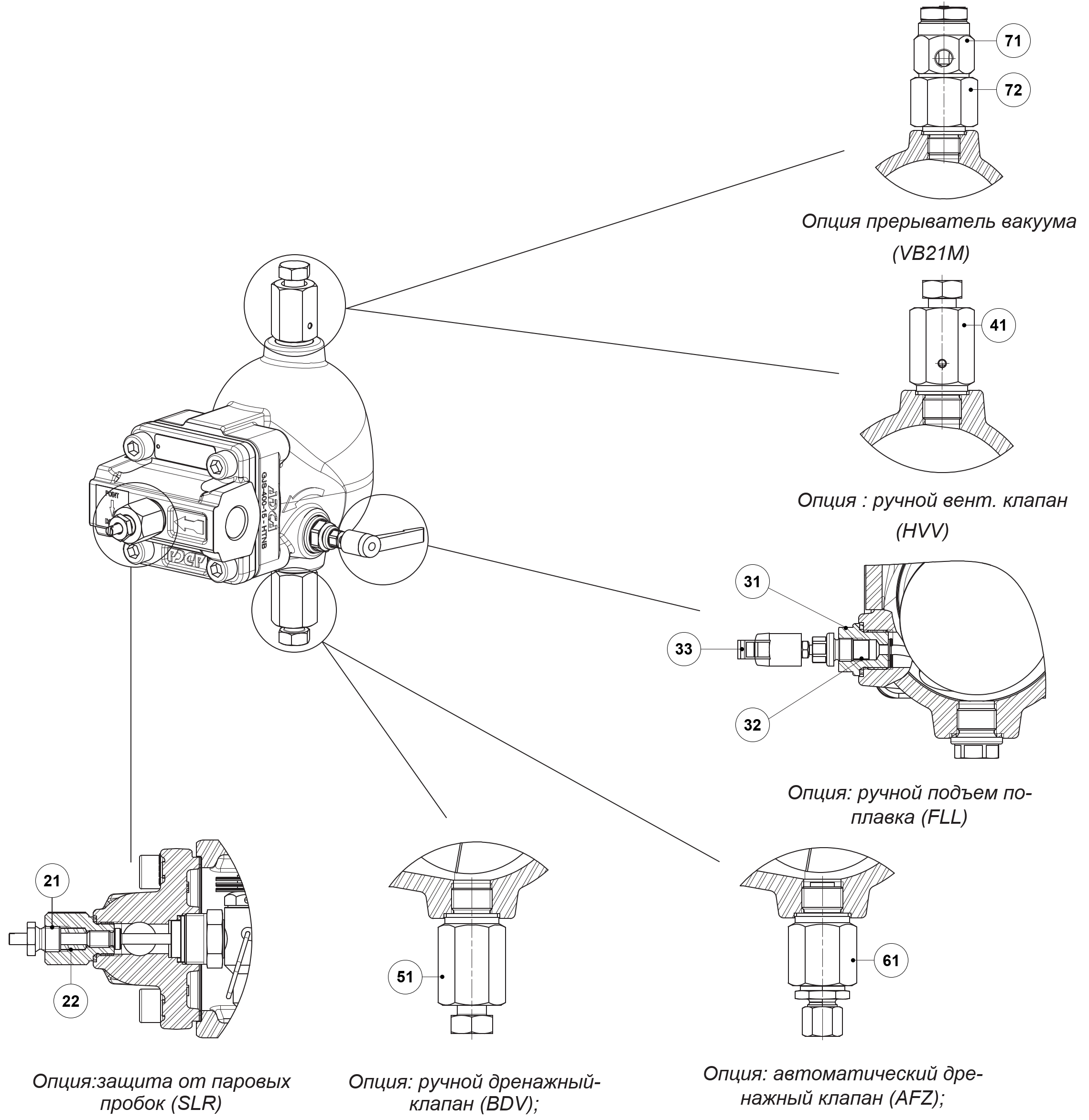

| ОПЦИИ | Дополнительные устройства для удаления воздуха и дренажа: SLR – Клапан для выпуска паровых пробок HVV – Клапан для сброса воздуха ручной BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания ручной FLL - Устройство для принудительного открытия (рычаг подъема поплавка) VB21M – Прерыватель вакуума автоматический |
| № | НАИМЕНОВАНИЕ | МАТЕРИАЛ | Схема |
| 1 | Корпус (линейная фланцевая конструкция) | GJS-400-15 / 0.7040 | ![]() |
| Корпус (линейная резьбовая конструкция) | P250GH / 1.0460 | ||
| 2 | Крышка | GJS-400-15 / 0.7040 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401 | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Биметаллический клапан* | Нержавеющая сталь; Биметалл | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Заглушка | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 |
|
| 21 | Клапан для выпуска паровых пробок | AISI 420 / 1.4021 AISI 316L / 1.4404 | |
| 22 | Прокладка | Графит | |
| 41 | Клапан для ручного сброса воздуха | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 51 | Клапан дренажный ручной | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 61 | Клапан защиты от размораживания автоматический | AISI 303 / 1.4305; AISI 316L / 1.4404 | |
| 71 | Прерыватель вакуума автоматический | AISI 303 / 1.4305 | |
| 72 | Адаптер | AISI 316L / 1.4404 |
*- доступные к заказу запасные части
| Модель | Типоразмер, DN | Перепад давления, бар | ||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | ||
| FLT27–4,5 | 11/2" -2"; DN 40 мм - DN 50 мм |
2400 | 3400 | 3900 | 4500 | 7300 | - | - | - | - |
| FLT27–10 | 1500 | 2000 | 2600 | 3000 | 4000 | 5400 | 6200 | - | - | |
| FLT27–14 | 950 | 1300 | 1600 | 1800 | 2600 | 3250 | 3900 | 4210 | 4950 | |
Установка на горизонтальном или вертикальном трубопроводе.
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки
Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).
| Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика) | ||
![]() |
![]() |
![]() |
| IR – Установка на горизонтальном трубопроводе справа налево |
IL – Установка на горизонтальном трубопроводе слева направо |
IT – Установка на вертикальном трубопроводе сверху вниз |
| ЛИНЕЙНАЯ КОНСТРУКЦИЯ | |||||||||
![]() |
|||||||||
| Типоразмер, DN | Резьбовое присоединение | Фланцевое присоединение PN16 | |||||||
| A | B | C | D | E | H* | Масса, кг | F | Масса, кг | |
| 11/2" – DN 40 мм | 210 | 250 | 80 | 215 | 136 | 3/8" | 19 | 230 | 21,9 |
| 2" – DN 50 мм | 210 | 250 | 80 | 215 | 136 | 3/8" | 18,4 | 230 | 23,8 |
* В стандартном исполнении с фланцевым присоединением EN или внутренней резьбой ISO 228, данные соединения – внутренняя резьба ISO 228. В исполнении с фланцами по стандарту ASME или внутренней резьбой NTP, данные соединения – внутренняя резьба NPT.
