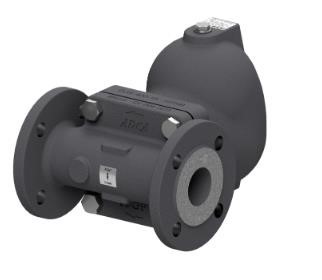

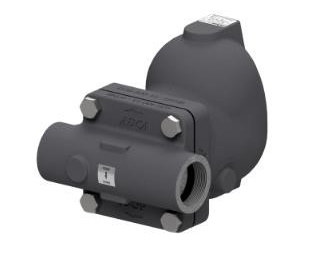

Конденсатоотводчик поплавковый ADCA FLT29, чугунный, DN50, PN16, dP 4,5...14бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	50 мм
Условное давление	16 бар
Рабочий перепад	до 4,5/10,0/14,0 бар
Отвод по конденсату	до 22 500 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения*	фланец, резьба

Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT29 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT29 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Отличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (слева-направо/справа-налево и сверху внизу) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик поплавковый ADCA FLT29, чугунный, DN50, PN16, dP 4,5...14бар, Тмакс 250°С, резьбовой, фланцевый

ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29

Конденсатоотводчики поплавковые ADCA FLT29 со встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая максимальную энергоэффективность.

Типовыми применениями являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата и большая производительность.

ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29

Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
Конденсат отводится при температуре насыщения
Не подвержены влиянию резких изменений нагрузок и перепадов давления
Высокая пропускная способность
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29

Типоразмер, DN	2"; DN 50 мм
Номинальное давление, PN	16 бар
Максимальный перепад давления, ΔP	FLT29–4,5 – Δ4,5 бар FLT29–10 – Δ10 бар FLT29–14 – Δ14 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Высокопрочный чугун
Присоединения	Внутренняя резьба ISO 7 Rp или NPT Фланцевое EN 1092–2 PN16
Монтаж на трубопроводе	Горизонтально или вертикально

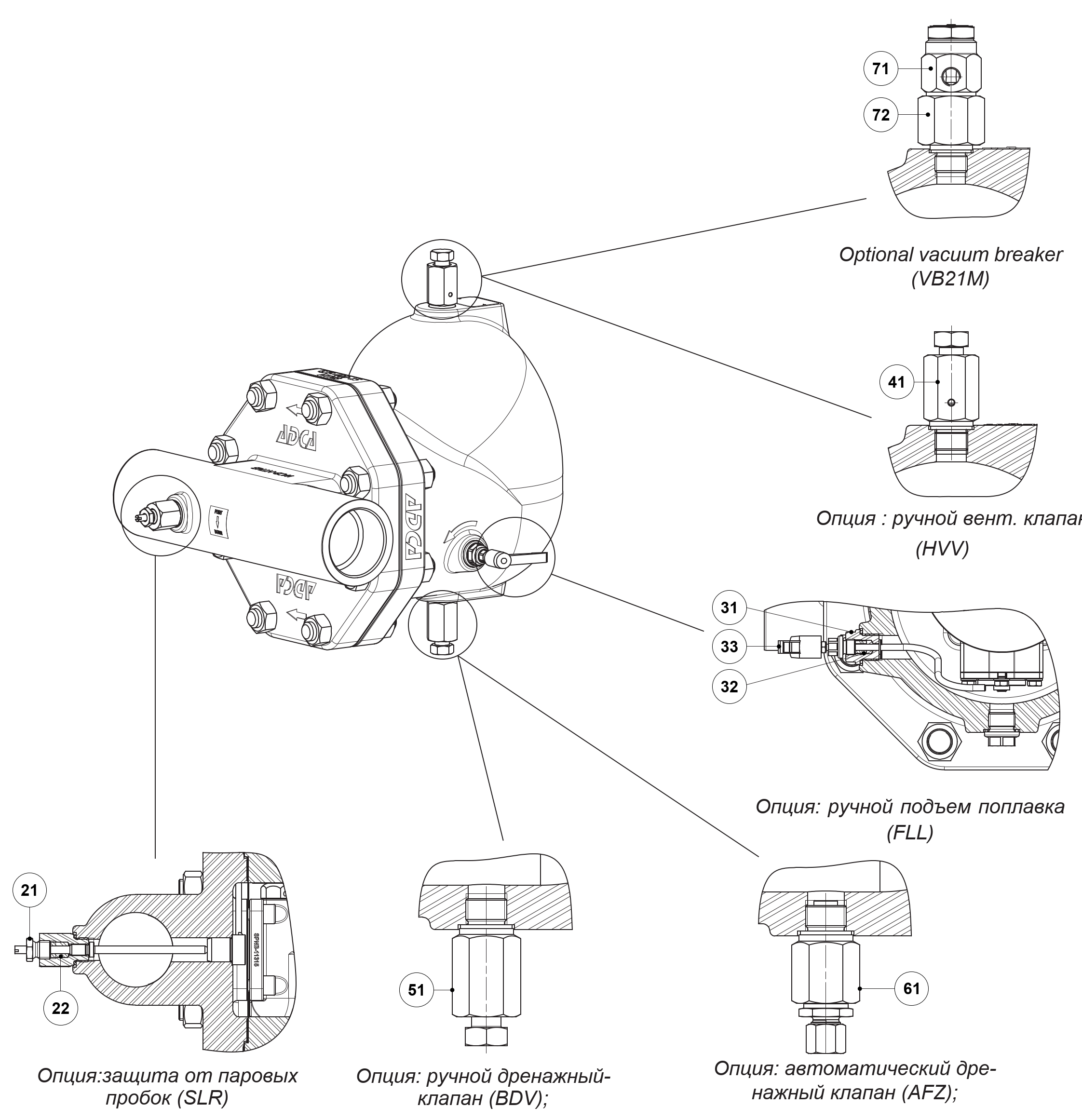

ОПЦИИ	Дополнительные устройства для удаления воздуха и дренажа: SLR – Клапан для выпуска паровых пробок HVV – Клапан для сброса воздуха ручной BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство принудительного открытия (рычаг подъема поплавка) VB21M – Прерыватель вакуума автоматический

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29

№	НАИМЕНОВАНИЕ	МАТЕРИАЛ	Схема
1	Корпус (линейная фланцевая конструкция)	GJS-400-15 / 0.7040
	Корпус (линейная резьбовая конструкция)	P250GH / 1.0460
	Корпус (угловая конструкция)	P250GH / 1.0460
2	Крышка	GJS-400-15 / 0.7040
3	Уплотнение*	Нержавеющая сталь / Графит
4	Седло*	AISI 303 / 1.4305
5	Уплотнение*	Медь
6	Клапан*	AISI 316 / 1.4401
7	Рычаг*	AISI 304 / 1.4301
8	Поплавок*	AISI 304 / 1.4301
9	Биметаллический клапан*	Нержавеющая сталь; Биметалл
10	Болты	Оцинкованная сталь
11	Заглушка	AISI 316L / 1.4404
12	Уплотнение**	Медь; AISI 304 / 1.4301
21	Клапан для выпуска паровых пробок	AISI 420 / 1.4021 AISI 316L / 1.4404
22	Прокладка	Графит
41	Клапан для ручного сброса воздуха	AISI 303 / 1.4305; AISI 316L / 1.4404
51	Клапан дренажный ручной	AISI 303 / 1.4305; AISI 316L / 1.4404
61	Клапан защиты от размораживания автоматический	AISI 303 / 1.4305; AISI 316L / 1.4404
71	Прерыватель вакуума автоматический	AISI 303 / 1.4305
72	Адаптер	AISI 316L / 1.4404

*- доступные к заказу запасные части

ПРОПУСКНАЯ СПОСОБНОСТЬ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT27, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,5	1	1,5	2	4,5	7	10	12	14
FLT29–4,5	2"; DN 50 мм	7550	11000	14000	15500	22500	-	-	-	-
FLT29–10		3900	5000	6100	7100	10000	13750	16000	-	-
FLT29–14		1900	2700	3100	3600	5000	6900	8100	9000	9800

МОНТАЖ НА ТРУБОПРОВОДЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29

Горизонтальная или вертикальная установка. Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).

Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика)

IR – Установка на горизонтальном трубопроводе справа налево	IL – Установка на горизонтальном трубопроводе слева направо	IT – Установка на вертикальном трубопроводе сверху вниз

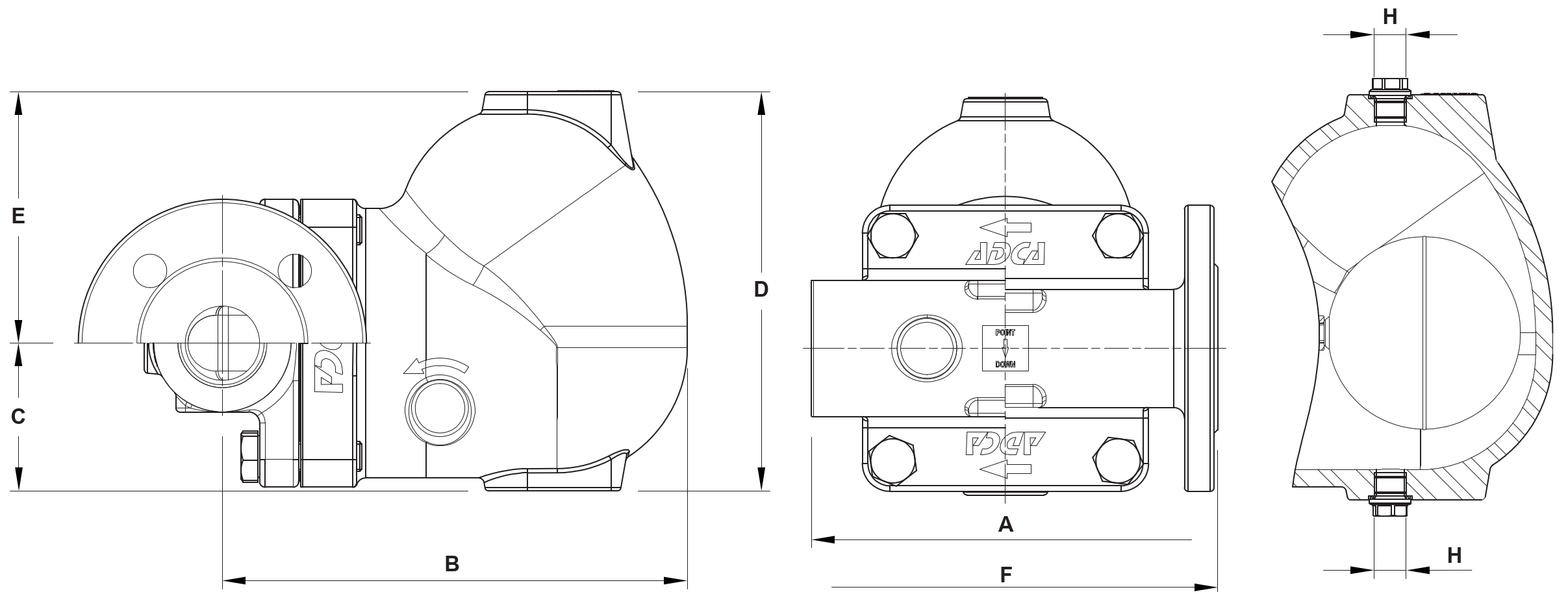

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29, мм

ЛИНЕЙНОЕ ИСПОЛНЕНИЕ

Типоразмер, DN	Резьбовое присоединение							Фланцевое присоединение PN16
	A	B	C	D	E	H*	Масса, кг	F	G	Масса, кг
2" – DN 50 мм	300	303	80	215	136	3/8"	35,5	230	352	40,8

* В стандартном исполнении с фланцевым присоединением EN или внутренней резьбой ISO228, данные соединения – внутренняя резьба ISO 228. В исполнении с фланцами по стандарту ASME или внутренней резьбой NTP, данные соединения – внутренняя резьба NPT.
