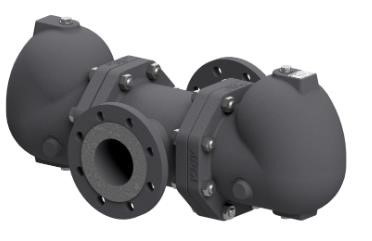

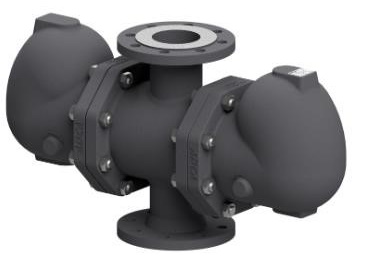

Конденсатоотводчик поплавковый ADCA FLT29TW, чугунный, DN80-100, PN16, dP 4,5...14бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	80-100 мм
Условное давление	16 бар
Рабочий перепад	до 4,5/10,0/14,0 бар
Отвод по конденсату	до 45 000 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения*	фланец

Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT29TW применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT29TW содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Отличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (горизонтальное или вертикальное) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик поплавковый ADCA FLT29TW, чугунный, DN80-100, PN16, dP 4,5...14бар, Тмакс 250°С, резьбовой, фланцевый

ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29TW

Конденсатоотводчики поплавковые ADCA FLT29TW высокой производительности со встроенным клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая максимальную передачу тепла.

Типовыми применениями являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата и большая производительность.

ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29TW

Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
Конденсат отводится при температуре насыщения
Не подвержены влиянию резких изменений нагрузок и перепадов давления
Высокая пропускная способность
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29TW

Типоразмер, DN	3" - 4"; DN 80 мм – DN 100 мм
Номинальное давление, PN	16 бар
Максимальный перепад давления, ΔP	FLT29TW–4,5 – ΔP 4,5 бар FLT29TW–10 – ΔP 10 бар FLT29TW–14 – ΔP 14 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Высокопрочный чугун (SG Iron)
Присоединения	Фланцевое EN 1092–2 PN16 Фланцевое ASME B16.5 Класс 150
Монтаж на трубопроводе	Горизонтально или вертикально

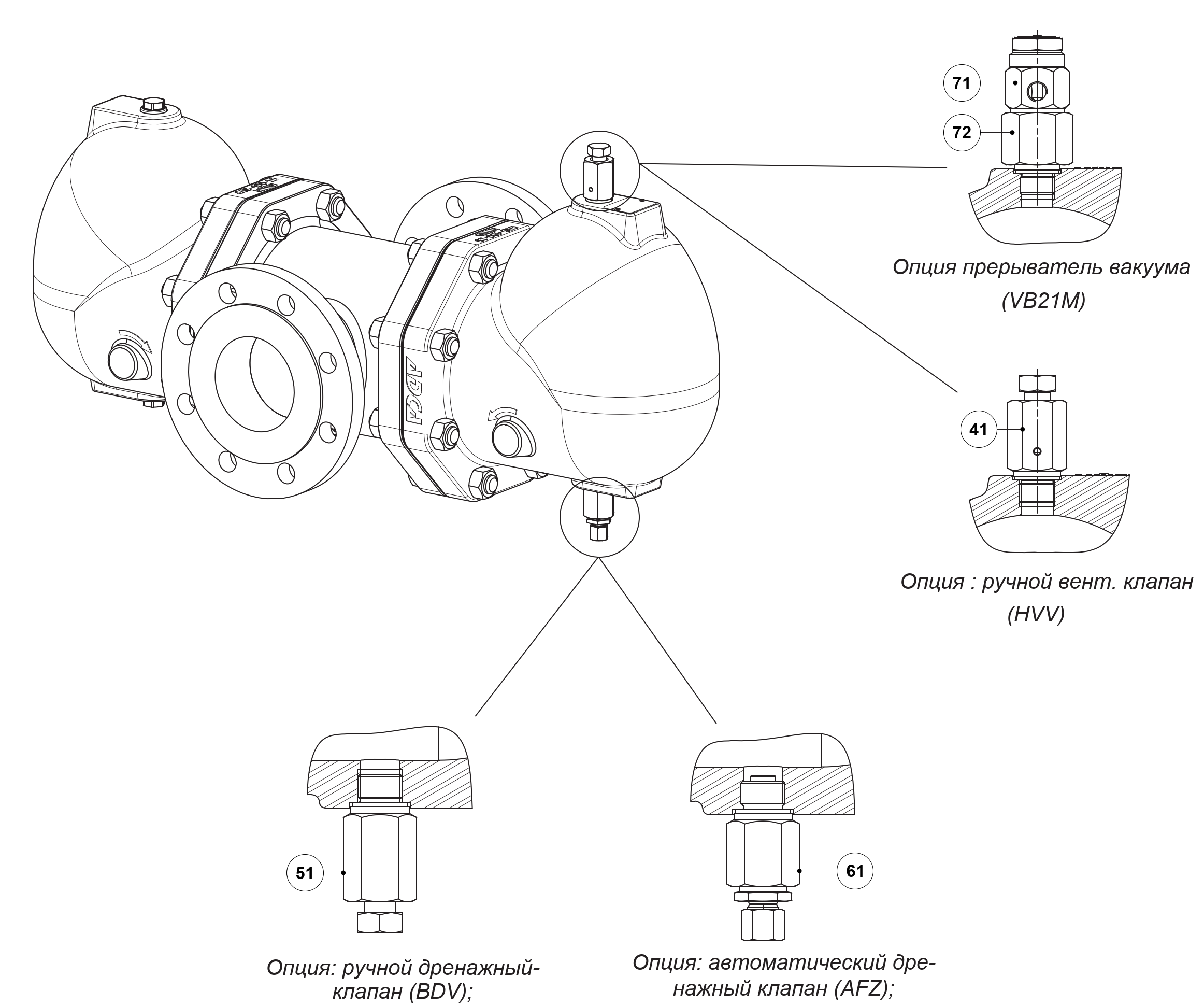

ОПЦИИ	Дополнительные устройства для удаления воздуха и дренажа: HVV – Клапан для сброса воздуха ручной BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический VB21M – Прерыватель вакуума автоматический

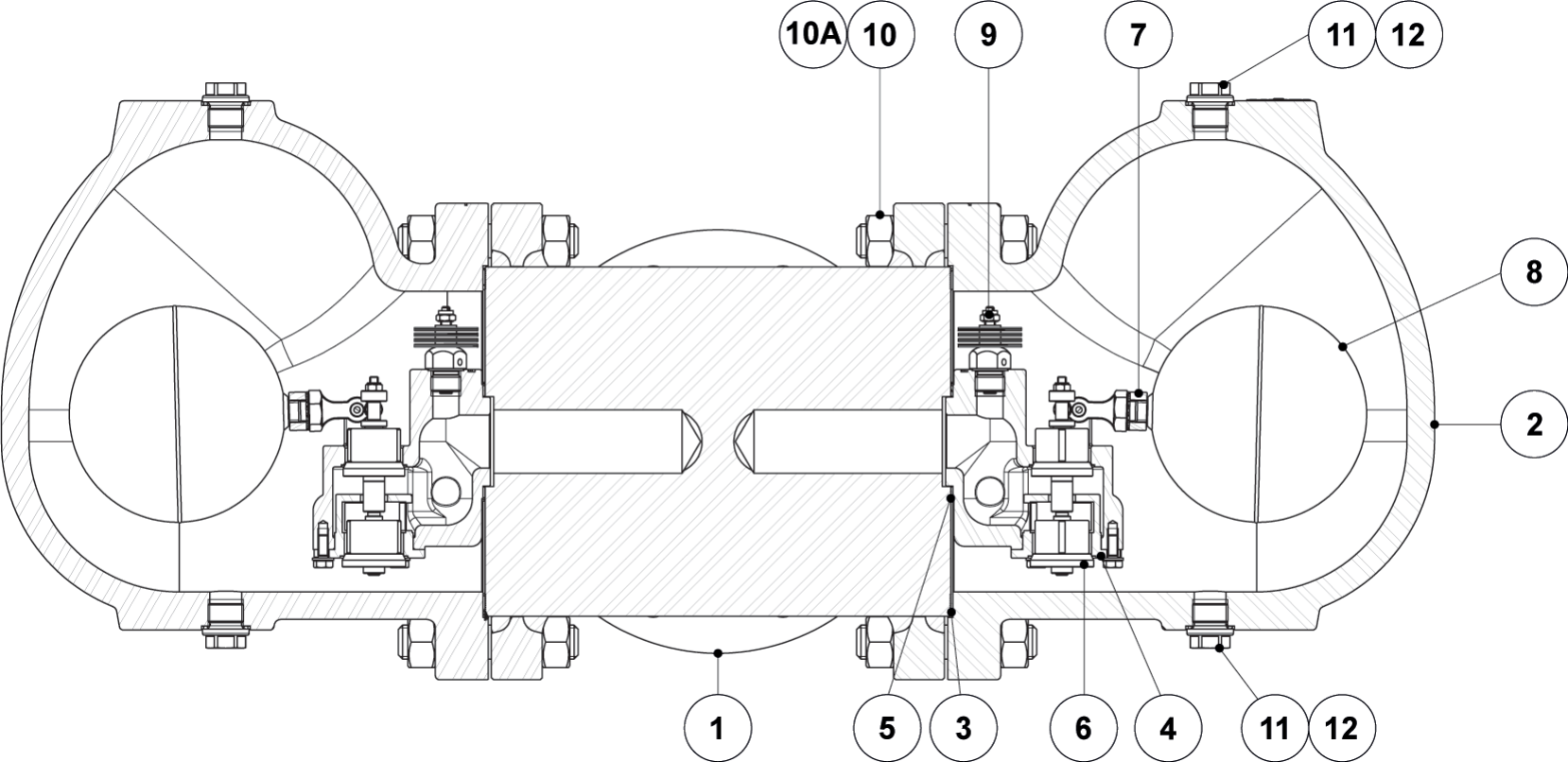

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29TW

№	НАИМЕНОВАНИЕ	МАТЕРИАЛ	Схема
1	Корпус	GJS-400-15 / 0.7040
2	Крышка	GJS-400-15 / 0.7040
3	Уплотнение*	Нержавеющая сталь / Графит
4	Седло*	AISI 303 / 1.4305
5	Уплотнение*	Медь
6	Клапан*	AISI 316 / 1.4401
7	Рычаг*	AISI 304 / 1.4301
8	Поплавок*	AISI 304 / 1.4301
9	Биметаллический клапан*	Нержавеющая сталь; Биметалл
10	Болты	Оцинкованная сталь
11	Заглушка	AISI 316L / 1.4404
12	Уплотнение**	Медь; AISI 304 / 1.4301
21	Клапан для выпуска паровых пробок	AISI 420 / 1.4021 AISI 316L / 1.4404
22	Прокладка	Графит
41	Клапан для ручного сброса воздуха	AISI 303 / 1.4305; AISI 316L / 1.4404
61	Клапан защиты от размораживания автоматический	AISI 303 / 1.4305; AISI 316L / 1.4404
71	Прерыватель вакуума автоматический	AISI 303 / 1.4305
72	Адаптер	AISI 316L / 1.4404

*- доступные к заказу запасные части

ПРОПУСКНАЯ СПОСОБНОСТЬ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29TW, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,5	1	1,5	2	4,5	7	10	12	14
FLT29TW–4,5	3" - 4"; DN 50 мм – DN 100 мм	15100	22000	28000	31000	45000	-	-	-	-
FLT29TW–10		7800	10000	12200	14200	20000	27500	32000	-	-
FLT29TW–14		3800	5400	6200	7200	10000	13800	16200	18000	19600

МОНТАЖ НА ТРУБОПРОВОДЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29TW

Горизонтальная или вертикальная установка. Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).

Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика)

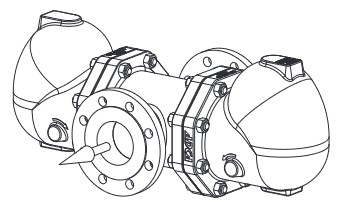

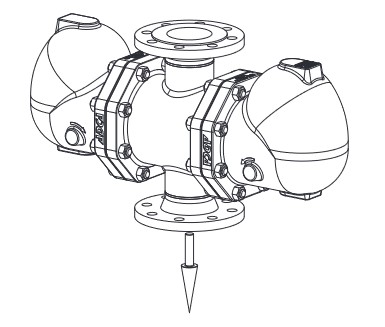

IH – Установка на горизонтальном трубопроводе	IT – Установка на вертикальном трубопроводе сверху вниз

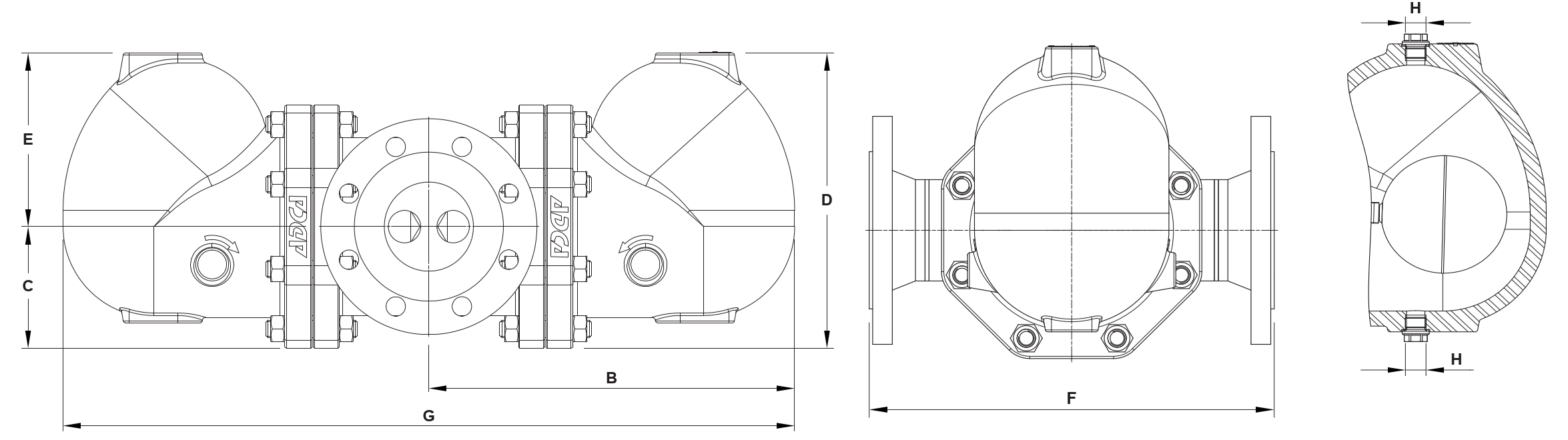

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT29TW

ЛИНЕЙНОЕ ИСПОЛНЕНИЕ

Типоразмер, DN	PN16
	В	С	D	E	F	G	H*	Масса, кг
3" – DN 80 мм	339	113	273	161	350	677	3/8"	86,0
4" – DN 100	339	113	273	161	350	677	3/8"	85,1

* В стандартном исполнении с фланцевым присоединением EN или внутренней резьбой ISO228, данные соединения – внутренняя резьба ISO 228. В исполнении с фланцами по стандарту ASME или внутренней резьбой NTP, данные соединения – внутренняя резьба NPT.
