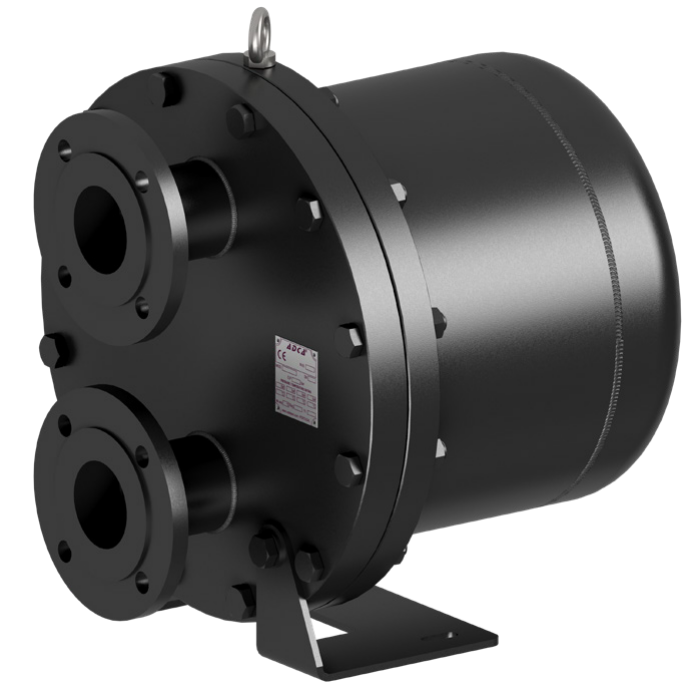

Конденсатоотводчик поплавковый ADCA FLT312/FLT314, конструкционная сталь, DN50-65, PN16, dP 12бар, фланцевый

Технические характеристики

Условный диаметр	50,65 мм
Условное давление	16 бар
Рабочий перепад	до 12,0 бар
Отвод по конденсату	до 50 000 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения*	фланец

Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT312/314 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT312/314 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Вертикальная конструкция. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик поплавковый ADCA FLT312/FLT314, конструкционная сталь, DN50-65, PN16, dP 12бар, Тмакс 250°С фланцевый

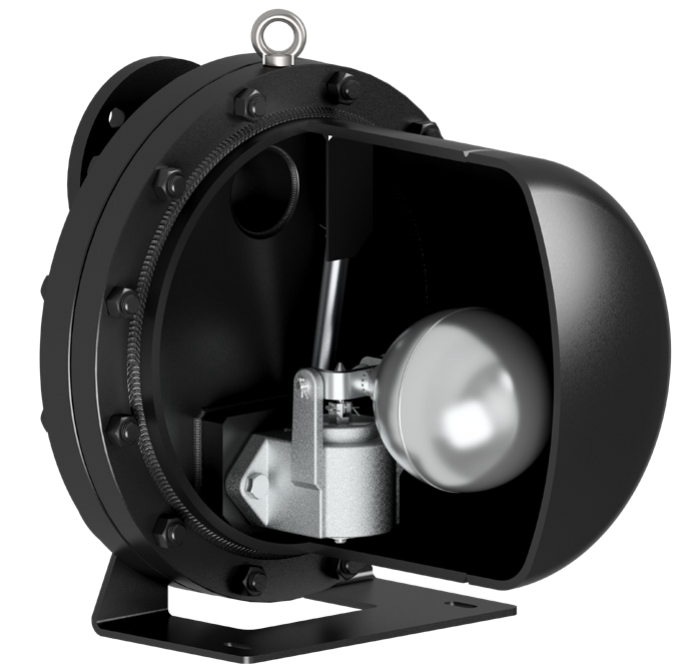

ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT312 и FLT314

Конденсатоотводчики поплавковые ADCA FLT312 / FLT314 имеют поплавковый механизм отвода конденсата высокой производительности и встроенный клапан для выпуска воздуха и других неконденсируемых газов, предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая максимальную энергоэффективность системы.

Специально разработаны для применений, где требуется постоянный отвод конденсата и высокая производительность.

ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT312 и FLT314

Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
Конденсат отводится при температуре насыщения
Не подвержены влиянию резких изменений нагрузок и перепадов давления
Нет накопления конденсата
Высокая производительность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT312 и FLT314

Типоразмер, DN	2" – 2 1/2"; DN 50 мм – DN 65 мм
Номинальное давление, PN	16 бар
Максимальный перепад давления, ΔP	FLT312-12 – ΔP 12 бар FLT314-12 – ΔP 12 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	FLT312, FLT314 – углеродистая сталь;
Присоединения	Фланцевое EN 1092–1 PN 16 Фланцевое ASME B16.5 Класс 150
Монтаж на трубопроводе	Горизонтально
ОПЦИИ	Дополнительные соединения для удаления воздуха и дренажа HVV – Клапан для сброса воздуха ручной BDV – Клапан дренажный AFZ – Клапан защиты от размораживания автоматический VB21M – Прерыватель вакуума автоматический

* Максимально допустимое рабочее давление 12 бар;
Максимально допустимая рабочая температура 250^оС;
* В соответствии с EN 1092-1:2018;

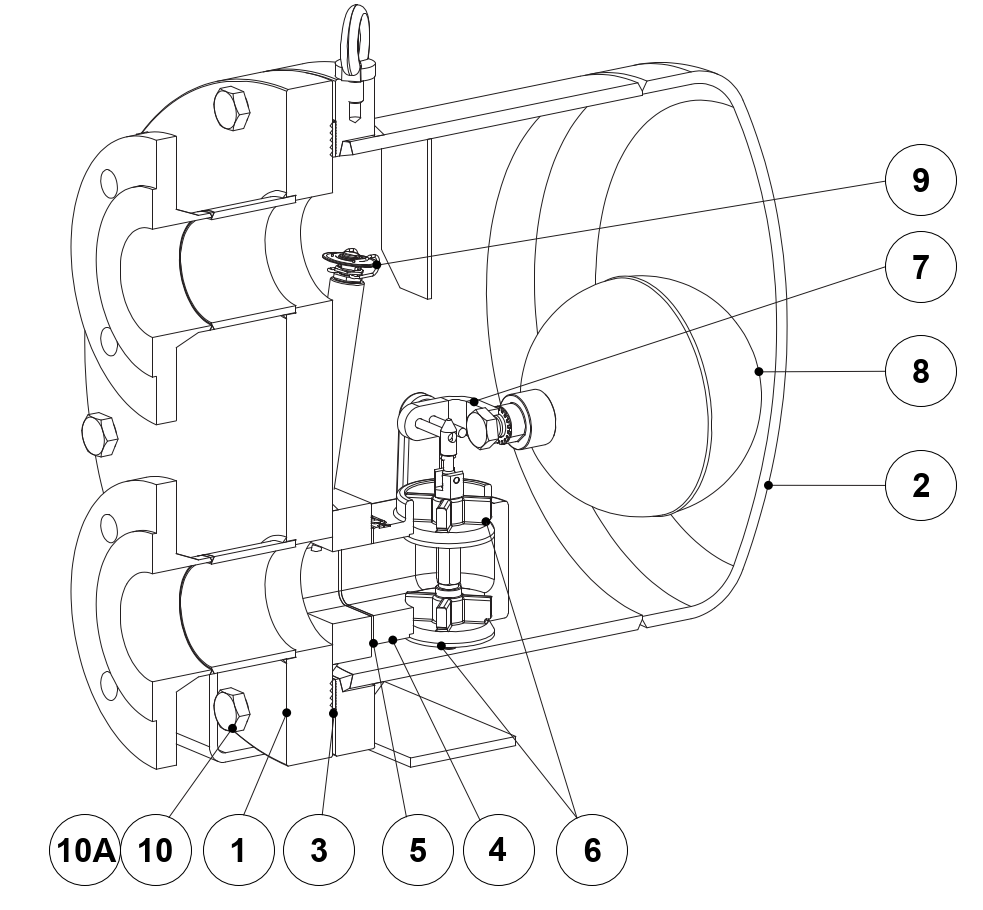

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT312 и FLT314

№ п/п	НАИМЕНОВАНИЕ	МАТЕРИАЛ	СХЕМА
1	корпус	Углеродистая сталь P250GH / 1.0460; P235GH / 1.0305; S355J2G3 / 1.0570; S235JRG2/1.0038
2	крышка	Углеродистая сталь P235GH / 1.0305; P265GH / 1.0425; S355J2G3 / 1.0570
3	*прокладка	графит
4	*седло	Нерж сталь CF8 / 1.4308
5	*прокладка	графит
6	*клапан	Нерж сталь AISI420 / 1.4021; CF8M / 1.4408
7	*рычаг	Нерж сталь AISI316 / 1.4401; AISI304 / 1.4301
8	*поплавок	Нерж сталь AISI304 / 1.4301
9	*термостатический клапан	Нерж сталь (биметалл)
10/10A	болт	сталь 8.8

* - доступные для заказа запасные части

ПРОПУСКНАЯ СПОСОБНОСТЬ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT312 и FLT314, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,1	0,3	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	5,0	6,0	7,0	8,0	10,0	12,0
FLT312S	2" – DN 50 мм	7500	10000	11300	12500	13500	15000	16000	17500	18500	20000	20500	21500	22000	22500	23000	23500
FLT314S	2 1/2" – DN 65 мм	18800	22700	24500	29000	31000	34000	37000	38000	39500	42000	43500	45500	47000	48000	49500	50000

МОНТАЖ НА ТРУБОПРОВОДЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT312/FLT314

Установка на горизонтальном трубопроводе с верхней подачей конденсата

Установка на горизонтальном трубопроводе.

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT312 и FLT314

ВЕРТИКАЛЬНАЯ КОНСТРУКЦИЯ

Модель	Типоразмер, DN	A PN 16	A Класс 150	В	С	D	E	F	G	H	I	Масса, кг
FLT312S	2" – DN 50 мм	430	446	350	177	370	110	250	200	140	13	57
FLT314S	2 1/2" – DN 65 мм	482	506	440	224	457	125	310	250	134	13	100

УСТАНОВКА ОПЦИЙ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT312 и FLT314
