Конденсатоотводчик поплавковый ADCA FLT314TW, конструкционная сталь, DN80, PN16, dP 12бар, фланцевый

Технические характеристики

Условный диаметр	80 мм
Условное давление	16 бар
Рабочий перепад	до 12,0 бар
Отвод по конденсату	до 100 000 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения*	фланец

Применение

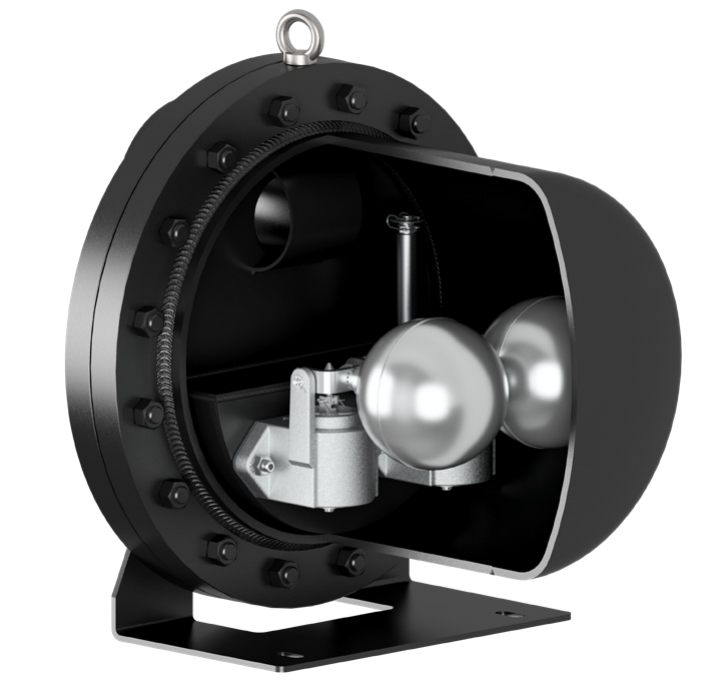

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT314TW применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT314TW содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Вертикальная конструкция. содержит 2 поплавка для отвода большого количества конденсата. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

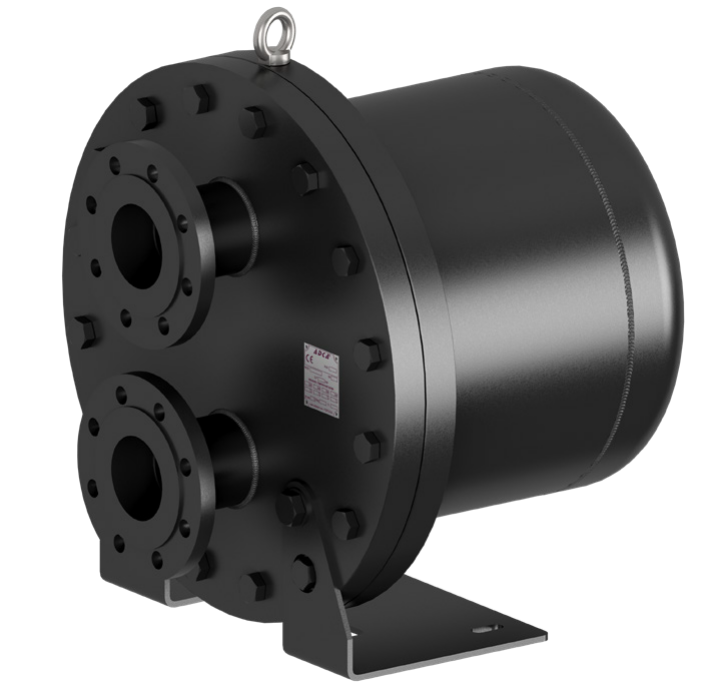

Конденсатоотводчик поплавковый ADCA FLT314TW, конструкционная сталь, DN80, PN16, dP 12бар, Тмакс 250°С фланцевый

ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT314TW

Конденсатоотводчики поплавковые ADCA FLT314TWвысокопроизводительные со встроенным клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая максимальную передачу тепла.

Специально разработаны для применений, где требуется постоянный отвод конденсата.

ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT314TW

Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
Не подвержены влиянию резких изменений нагрузок и перепадов давления
Очень высокая пропускная способность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT314TW

Типоразмер, DN	3"; DN 80 мм
Номинальное давление, PN	16
Максимальный перепад давления, ΔP	FLT314TW-12 – ΔP 12 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	FLT314STW – углеродистая сталь;
Присоединения	Фланцевое EN 1092–1 PN 16 Фланцевое ASME B16.5 Класс 150
Монтаж на трубопроводе	Горизонтально

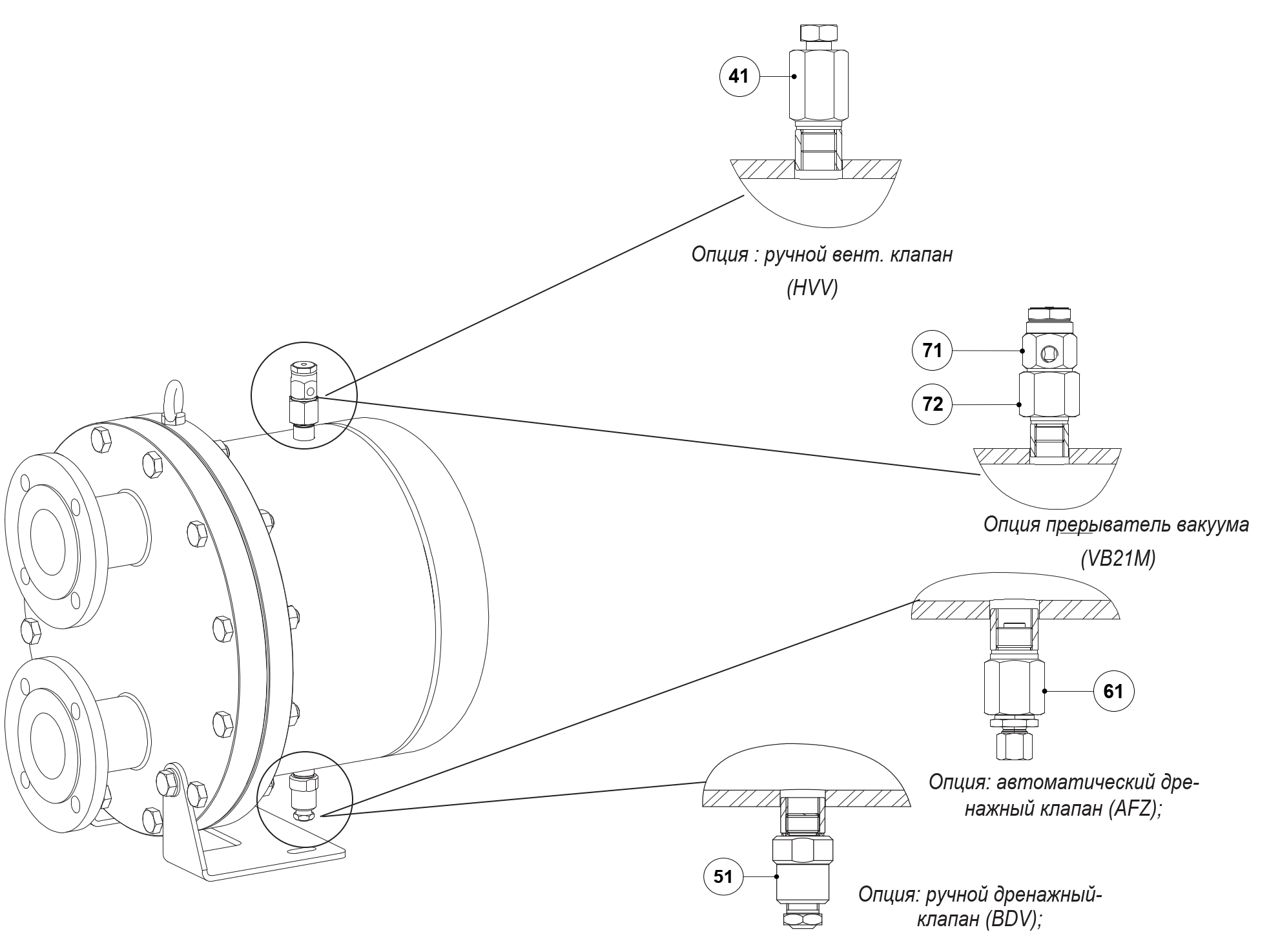

ОПЦИИ	Дополнительные устройства для удаления воздуха и дренажа: HVV – Клапан для сброса воздуха ручной BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический VB21M – Прерыватель вакуума автоматический

* Максимально допустимое рабочее давление 12 бар; Максимально допустимая рабочая температура 250оС;
* В соответствии с EN 1092-1:2018;

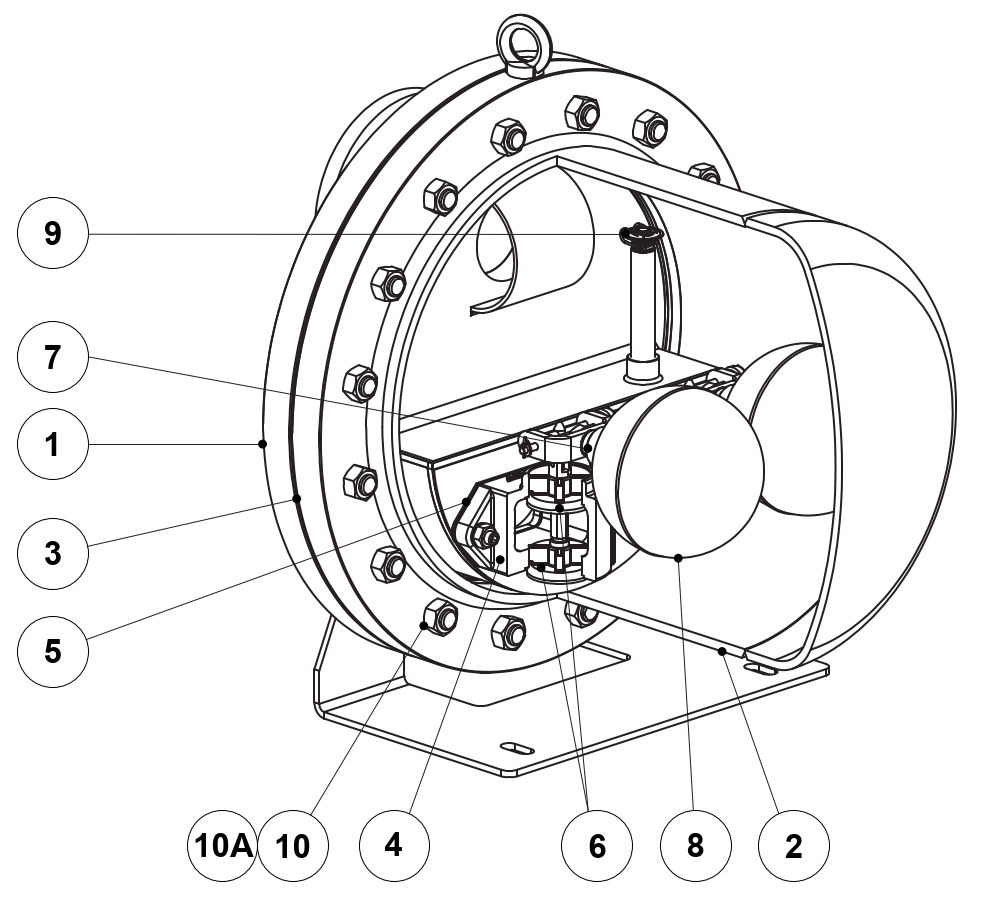

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT314TW

№ п/п	НАИМЕНОВАНИЕ	МАТЕРИАЛ	СХЕМА
1	корпус	Углеродистая сталь P250GH / 1.0460; P235GH / 1.0305; S355J2G3 / 1.0570; S235JRG2/1.0038
2	крышка	Углеродистая сталь P235GH / 1.0305; P265GH / 1.0425; S355J2G3 / 1.0570
3	*прокладка	графит
4	*седло	Нерж сталь CF8 / 1.4308
5	*прокладка	графит
6	*клапан	Нерж сталь AISI420 / 1.4021; CF8M / 1.4408
7	*рычаг	Нерж сталь AISI316 / 1.4401; AISI304 / 1.4301
8	*поплавок	Нерж сталь AISI304 / 1.4301
9	*термостатический клапан	Нерж сталь (биметалл)
10/10A	болт	сталь 8.8

* - доступные для заказа запасные части

ПРОПУСКНАЯ СПОСОБНОСТЬ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT314TW, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,1	0,3	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	5,0	6,0	7,0	8,0	10,0	12,0
FLT314ST W	3" – DN 80 мм	37600	45400	49000	58000	62000	68000	74000	76000	79000	84000	87000	91000	94000	96000	99000	100000

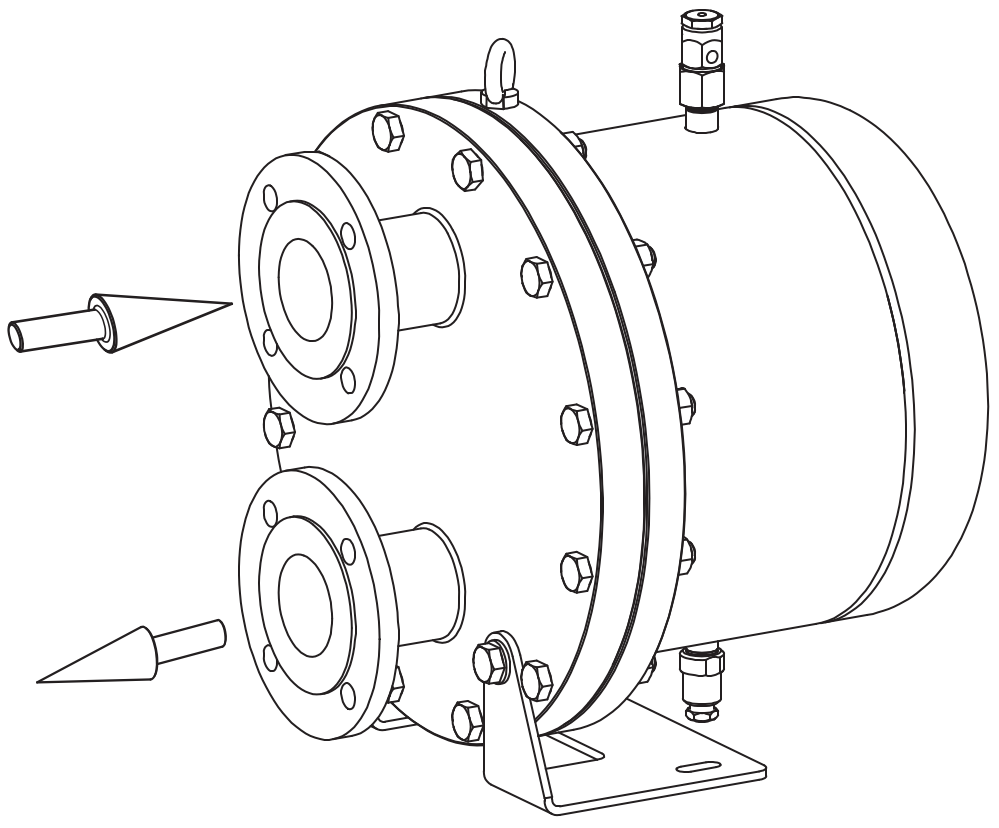

МОНТАЖ НА ТРУБОПРОВОДЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT314TW

Установка на горизонтальном трубопроводе с верхней подачей конденсата

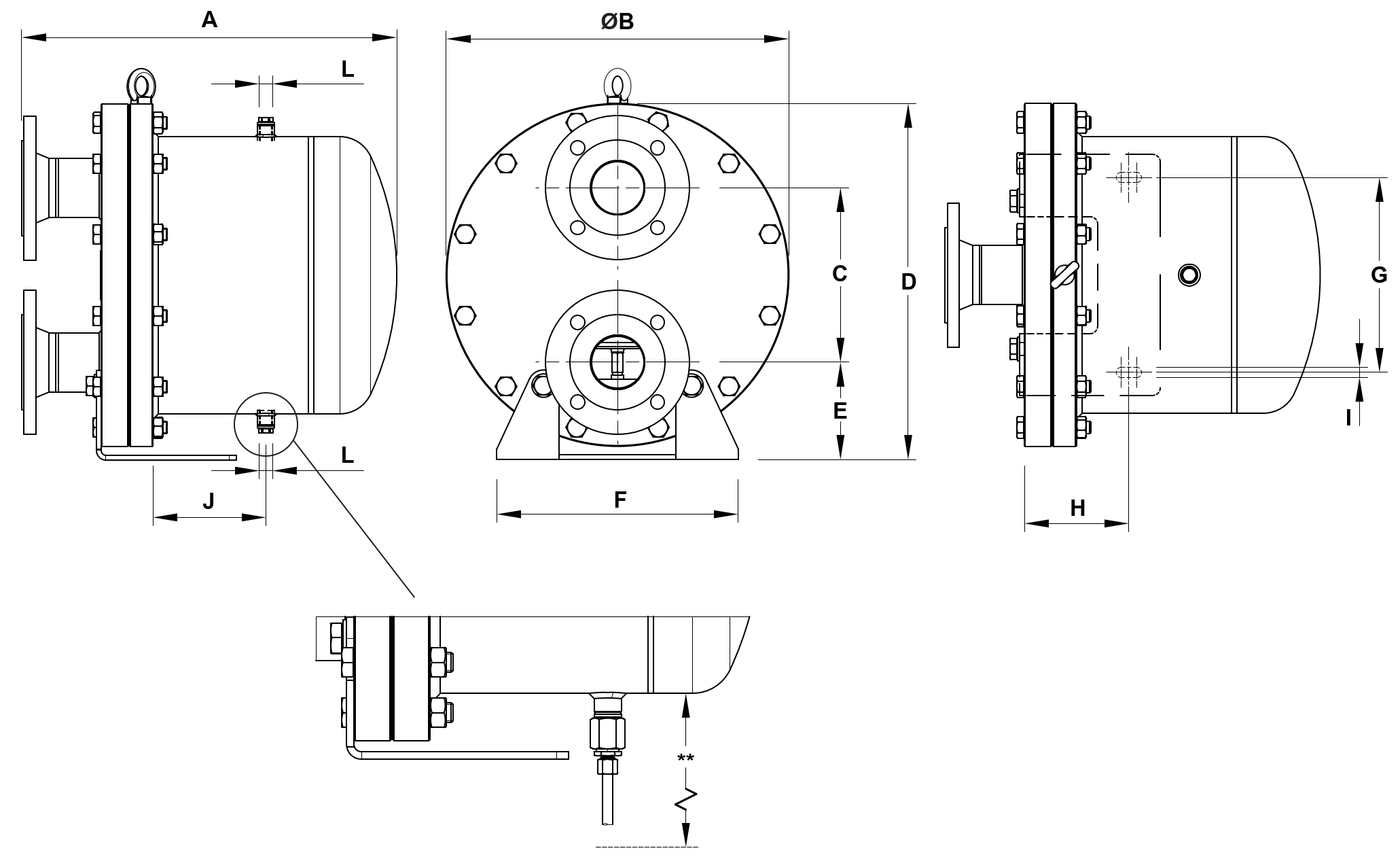

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT314TW

ВЕРТИКАЛЬНАЯ КОНСТРУКЦИЯ

Модель	Типоразмер, DN	A PN 16	A Класс 150	В	С	D	E	F	G	H	I	Масса, кг
FLT314STW	3" – DN 80 мм	552	572	540	230	557	172	400	300	194	15	160
