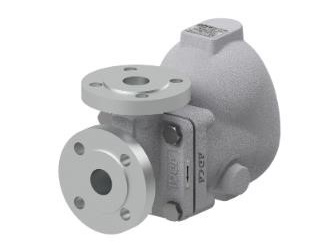

КОНДЕНСАТООТВОДЧИКИ ПОПЛАВКОВЫЕ ADCA FLT45

(Нержавеющая сталь, 1"; DN 25 мм)

ОПИСАНИЕ

Конденсатоотводчики поплавковые ADCA FLT45 со встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая их максимальную энергоэффективность.

Типовыми применениями являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный, непрерывный отвод конденсата.

ОСНОВНЫЕ СВОЙСТВА

  • Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
  • Не накапливают конденсат
  • Конденсат отводится при температуре насыщения
  • Не подвержены влиянию резких изменений нагрузок и перепадов давления
  • Высокая пропускная способность
  • Длительный срок службы
  • Простой и быстрый монтаж, легкое обслуживание
  • Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN 1"; DN 25 мм
Номинальное давление, PN 40 бар
Максимальный перепад давления, ?P FLT45–4,5 – 4,5 бар
FLT45–10 – 10 бар
FLT45–14 – 14 бар
FLT45 – 21 – 21 бар
FLT45 – 32 – 32 бар
Рабочая среда Насыщенный и перегретый пар
Материал исполнения Нержавеющая сталь
Присоединения Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN40
Фланцевое ASME B16.5 Класс 150 или 300
Сварное внахлест (SW) ASME 16.11
Монтаж на трубопроводе Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки.
ОПЦИИ Дополнительные соединения для удаления воздуха и дренажа SLR – Клапан для выпуска паровых пробок.
HVV – Клапан для сброса воздуха ручной.
BDV – Клапан дренажный.
AFZ – Клапан защиты от размораживания автоматический.
VB21M – Прерыватель вакуума автоматический.
FLL – Устройство принудительного открытия (рычаг подъема поплавка).

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ

Фланцевое присоединение PN40* Фланцевое присоединение
Класс 300**
Фланцевое присоединение Класс 150** Допустимая температура, о С
Допустимое давление, бар
37,9 34,4 13,3 100
31,8 28,8 11,1 200
29,9 26,6 10,2 250
27,6 25,2 9,7 300

PMO – Максимальное рабочее давление 32 бар; TMO – Максимальная рабочая температура 250оС;
* В соответствии с EN 1092-1:2018;
** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN40 или ниже, в зависимости от типа присоединения. PN40 подходит для резьбового соединения, сварного внахлест.

ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч

Модель Типоразмер, DN Перепад давления, бар
0,5 1 1,5 2 4,5 7 10 12 14 16 21 25 32
FLT45-4,5 1" – DN 25 900 1250 1490 1630 2490
FLT45-10 1" – DN 25 445 610 705 850 1285 1670 1820
FLT45-14 1" – DN 25 335 445 515 600 885 1150 1350 1500 1610
FLT45-21 1" – DN 25 255 335 380 410 555 680 745 790 815 895 920
FLT45-32 1" – DN 25 230 275 315 345 440 500 570 600 610 610 705 750 810

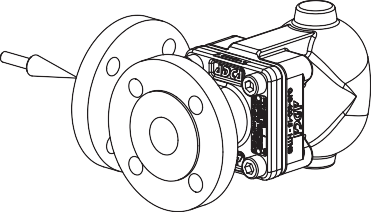

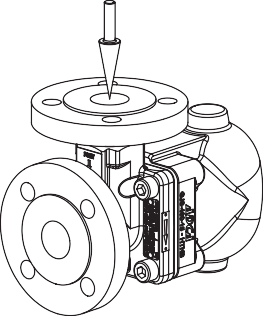

НАПРАВЛЕНИЕ ПОТОКА И МОНТАЖ НА ТРУБОПРОВОДЕ

IR – Установка на горизонтальном трубопроводе справа налево

AR - Установка на горизонтальном трубопроводе под углом, направление потока справа фронтально вперед

IL – Установка на горизонтальном трубопроводе слева направо

AL- Установка на горизонтальном трубопроводе под углом, направление потока слева фронтально вперед

IT – Установка на вертикальном трубопроводе сверху вниз

AT - Установка на вертикальном трубопроводе под углом, направление потока сверху фронтально вперед
