Конденсатоотводчик поплавковый ADCA FLT47, нержавеющая сталь, DN40-50, PN40, dP 4,5...32бар, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	40-50 мм
Условное давление	40 бар
Рабочий перепад	до 4,5...32,0 бар
Отвод по конденсату	до 7 300 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения*	фланец, резьба, сварка

Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT47 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT47 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Отличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (слева-направо/справа-налево и сверху внизу) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик поплавковый ADCA FLT47, нержавеющая сталь, DN40-50, PN40, dP 4,5...32бар, Тмакс 300°С резьбовой, фланцевый, под сварку

ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT47

Конденсатоотводчики поплавковые ADCA FLT47 со встроенным клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах.

Типовыми применениями являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата.

ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT47

Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
Не подвержены влиянию резких изменений нагрузок и перепадов давления
Высокая пропускная способность
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT47

Типоразмер, DN	1 1/2" – 2"; DN 40 мм – DN 50 мм
Номинальное давление, PN	40 бар
Максимальный перепад давления, ΔP	FLT47–4,5 – ΔP 4,5 бар FLT47–10 – ΔP 10 бар FLT47–21 – ΔP 21 бар FLT47– 32 – ΔP32 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Нержавеющая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11
Монтаж на трубопроводе	Горизонтально или вертикально.

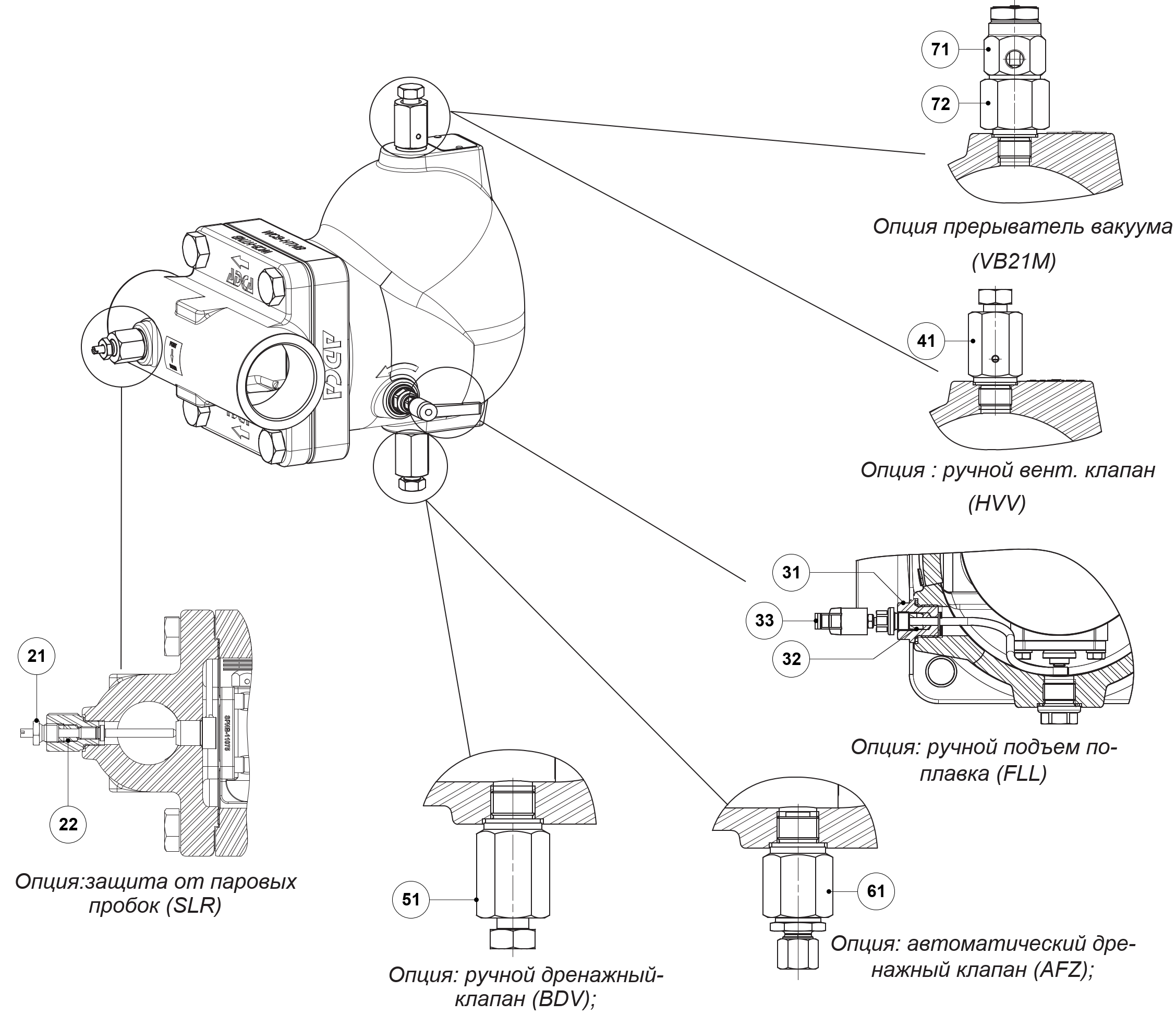

ОПЦИИ	Дополнительные соединения для удаления воздуха и дренажа SLR – Клапан для выпуска паровых пробок HVV – Клапан для сброса воздуха ручной BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство для принудительного открытия (рычаг подъема поплавка) VB21M –Прерыватель вакуума автоматический

Максимально допустимое рабочее давление 32 бар; Максимально допустимая рабочая температура 250^оС; PN 40 подходит для резьбового соединения, сварного внахлест (SW).

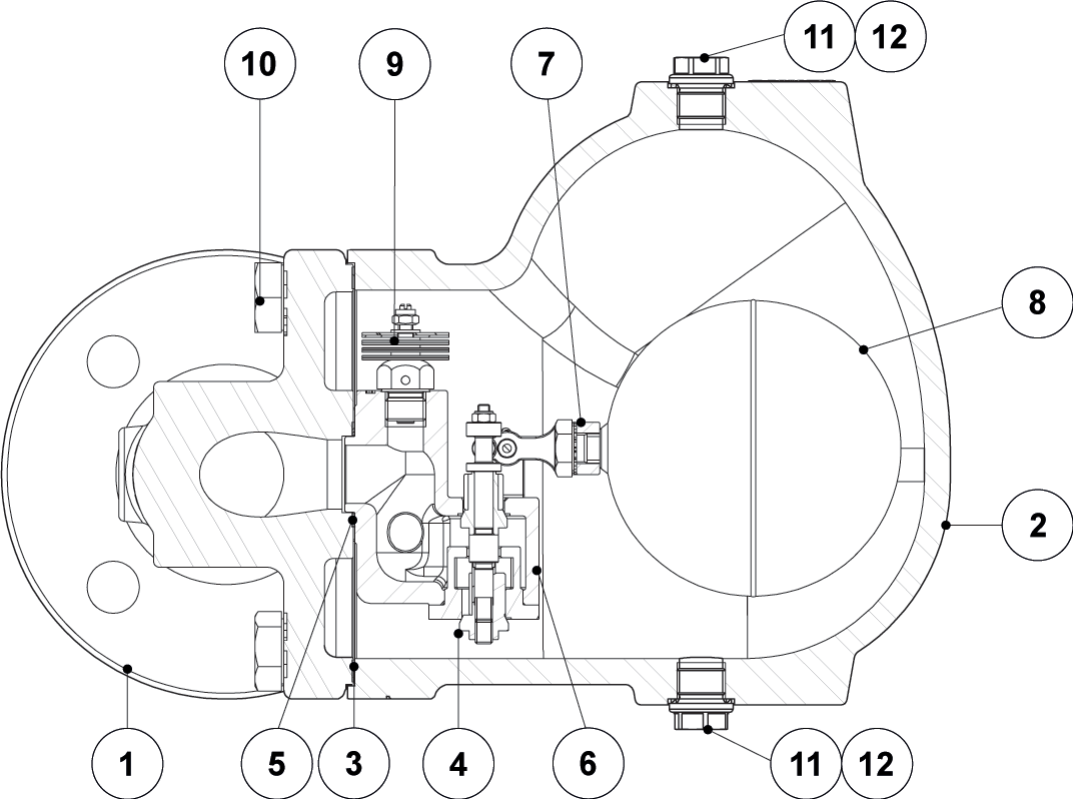

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT47

№	НАИМЕНОВАНИЕ	МАТЕРИАЛ	Схема
1	Корпус	A351 CF8M / 1.4408
2	Крышка	A351 CF8M / 1.4408
3	Уплотнение*	Нержавеющая сталь / Графит
4	Седло*	AISI 303 / 1.4305
5	Уплотнение*	Медь
6	Клапан*	AISI 316 / 1.4401
7	Рычаг*	AISI 304 / 1.4301
8	Поплавок*	AISI 304 / 1.4301
9	Биметаллический клапан*	Нержавеющая сталь; Биметалл
10	Болты	НЕРЖ.СТАЛЬ а2-70
11	Заглушка	AISI 316L / 1.4404
12	Уплотнение**	Медь; AISI 304 / 1.4301
21	Клапан для выпуска паровых пробок	AISI 420 / 1.4021 AISI 316L / 1.4404
22	Прокладка	Графит
41	Клапан для ручного сброса воздуха	AISI 303 / 1.4305; AISI 316L / 1.4404
51	Клапан дренажный ручной	AISI 303 / 1.4305; AISI 316L / 1.4404
61	Клапан защиты от размораживания автоматический	AISI 303 / 1.4305; AISI 316L / 1.4404
71	Прерыватель вакуума автоматический	AISI 303 / 1.4305
72	Адаптер	AISI 316L / 1.4404

*- доступные к заказу запасные части; ** - не применимо к NPT версии

ПРОПУСКНАЯ СПОСОБНОСТЬ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT47, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,5	1	1,5	2	4,5	7	10	12	14	16	21	25	32
FLT47– 4,5	1 1/2"- 2"; DN 40 мм – DN 50 мм	2400	3400	3900	4500	7300	-	-	-	-	-	-	-	-
FLT47– 10		1500	2000	2600	3000	4000	5400	6200	-	-	-	-	-	-
FLT47– 21		950	1300	1600	1800	2600	3250	3900	4210	4950	5000	5600	-	- -
FLT47– 32		950	1300	1600	1800	2600	3250	3900	4210	4950	5000	5600	6000	6500

МОНТАЖ НА ТРУБОПРОВОДЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT47

Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).

Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика)

IR – Установка на горизонтальном трубопроводе справа налево	IL – Установка на горизонтальном трубопроводе слева направо	IT – Установка на вертикальном трубопроводе сверху вниз

Установка на горизонтальном или вертикальном трубопроводе.
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT47

ЛИНЕЙНАЯ КОНСТРУКЦИЯ

Типоразмер, DN	Резьбовое присоединение / Сварное внахлест (SW)								PN40		Класс 150		Класс 300
	A	B	C	D	E	H*	Масса, кг	F	Масса, кг	F	Масса, кг	F	Масса, кг
1 1/2" – DN 40 мм	210	250	80	215	136	3/8"	19	230	21,9	230	20,4	230	21,7
2" – DN 50 мм	210	250	80	215	136	3/8"	18,4	230	23,8	230	21,7	230	23,4

* * В стандартном исполнении с фланцевым присоединением EN или внутренней резьбой ISO228, данные соединения – внутренняя резьба ISO 228. В исполнении с фланцами по стандарту ASME или внутренней резьбой NTP, данные соединения – внутренняя резьба NPT.
