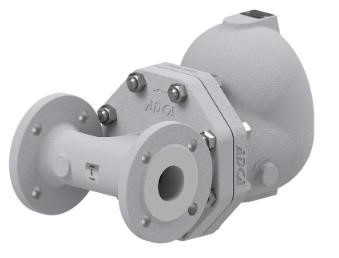

Конденсатоотводчик поплавковый ADCA FLT49, нержавеющая сталь, DN50, PN40, dP 4,5...32бар, фланцевый

Конденсатоотводчик поплавковый ADCA FLT49, нержавеющая сталь, DN50, PN40, dP 4,5...32бар, фланцевый

Технические характеристики
Условный диаметр 50 мм
Условное давление 40 бар
Рабочий перепад до 4,5...32,0 бар
Отвод по конденсату до 22 500 кг/час
Тип конденсатоотводчика Поплавковый
Тип присоединения* фланец
Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT49 применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT49 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Отличительная особенность поплавковых конденсатоотводчиков ADCA FLT в том, что можно менять направление потока среды (слева-направо/справа-налево и сверху внизу) без замены конденсатооводчика. Опционально возможно установить на конденсатоотводчик прерыватель вакуума и защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Конденсатоотводчик поплавковый ADCA FLT49, нержавеющая сталь, DN50, PN40, dP 4,5...32,0бар, Тмакс 300°С  фланцевый



ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT49

Конденсатоотводчики поплавковые ADCA FLT49 со встроенным клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая максимальную передачу энергии тепла.

Типовыми применениями являются установка на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата и большая производительность.

ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT49

  • Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
  • Конденсат отводится при температуре насыщения
  • Не подвержены влиянию резких изменений нагрузок и перепадов давления
  • Высокая пропускная способность
  • Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT49

Типоразмер, DN 2"; DN 50 мм
Номинальное давление, PN 40 бар
Максимальный перепад давления, ΔP FLT49–4,5 – ΔP 4,5 бар
FLT49–10 – ΔP 10 бар
FLT49–21 – ΔP 21 бар
FLT49-32 – ΔP32 бар
Рабочая среда Насыщенный и перегретый пар
Материал исполнения Нержавеющая сталь
Присоединения Фланцевое EN 1092–1 PN40
Монтаж на трубопроводе Горизонтально или вертикально
ОПЦИИ Дополнительные соединения для удаления воздуха и дренажа
SLR – Клапан для выпуска паровых пробок
HVV – Клапан для сброса воздуха ручной
BDV – Клапан дренажный ручной
AFZ – Клапан защиты от размораживания автоматический
FLL - Устройство для принудительного открытия (рычаг подъема поплавка) VB21M – Прерыватель вакуума автоматический


* Максимально допустимое рабочее давление 32 бар; Максимально допустимая рабочая температура 250оС;


ПРОПУСКНАЯ СПОСОБНОСТЬ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT49, кг/ч

Модель Типоразмер, DN Перепад давления, бар
0,5 1 1,5 2 4,5 7 10 12 14 16 21 25 32
FLT49– 4,5 2"; DN 50 мм 7550 11000 14000 15500 22500 - - - - - - - -
FLT49–10 3900 5000 6100 7100 10000 13750 16000 - - - - - -
FLT49– 21 1900 2700 3100 3600 5000 6900 8100 9000 9800 10050 11150 - -
FLT49–32 1900 2700 3100 3600 5000 6900 8100 9000 9800 10050 11150 12000 12550



МОНТАЖ НА ТРУБОПРОВОДЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT49

Горизонтальная или вертикальная установка. Угловая горизонтальная или вертикальная установка.Направление потока может быть легко изменено путем поворота корпуса в
отношении поплавкового механизма и крышки. Стандартное направление потока справа налево (R-L).

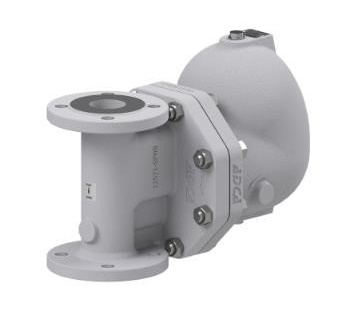

Монтаж на трубопроводе и направление среды (направление меняется на месте поворотом корпуса конденсатоотводчика)
IR – Установка на горизонтальном трубопроводе справа налево

IL – Установка на горизонтальном трубопроводе слева направо

 IT – Установка на вертикальном трубопроводе сверху вниз


Установка на горизонтальном или вертикальном трубопроводе.
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки



ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT49

ЛИНЕЙНАЯ КОНСТРУКЦИЯ
Типоразмер, DN Резьбовое присоединение / Сварное внахлест (SW) PN40 Класс 150 Класс 300
  A B C D E H* Масса, кг F G Масса, кг F G Масса, кг F G Масса, кг
2 – DN 50 300 303 80 215 136 3/8" 35,5 230 352 40,8 230 352 39,9 230 352 40,4

* В стандартном исполнении, во всех версиях с фланцевым соединением EN или внутреннем резьбовым соединении ISO 7 Rp, данные соединения - внутренняя резьбаISO 228. В исполнениях с фланцевым соединением ASME или внутренним резьбовом соединении NPT или сварном внахлест, данные соединения - внутренняя резьба NPT.
