Конденсатоотводчик поплавковый ADCA FLT80, конструкционная сталь, DN80/100, PN16, dP 12бар, фланцевый

Технические характеристики

Условный диаметр	80/100 мм
Условное давление	16 бар
Рабочий перепад	до 12,0 бар
Отвод по конденсату	до 50 000 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения*	фланец

Применение

Поплавковый конденсатоотводчик VALSTEAM ADCA FLT80применяется для отвода большого количества конденсата от теплообменников, варочных и сушильных котлов и другого оборудования с непрерывным циклом работы. ADCA FLT80 содержит встроенный биметаллический воздушный клапан, который отводит неконденсируемые газы и устойчив к гидроударам. Угловая конструкция. Опционально возможно установить на конденсатоотводчик защиту от замерзания конденсата. При установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик поплавковый ADCA FLT80, стальной, DN80/100, PN16, dP 12бар, Тмакс 300°С, фланцевый

ОПИСАНИЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT80

Конденсатоотводчики поплавковые ADCA FLT80 высокопроизводительные со встроенным клапаном для выпуска воздуха и других неконденсируемых газов предназначены для широкого спектра применений в пароконденсатных системах, обеспечивая максимальную передачу тепла.

Специально разработаны для применений, где требуется постоянный отвод конденсата.

ОСНОВНЫЕ СВОЙСТВА ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT80

Постоянный отвод конденсата и воздуха (встроенный биметаллический клапан)
Не подвержены влиянию резких изменений нагрузок и перепадов давления
Высокая пропускная способность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT80

Типоразмер, DN	FLT80S - 3" – 4"; DN 80 мм – DN 100 мм
Номинальное давление, PN	16
Максимальный перепад давления, ΔP	FLT80-12 – ΔP 12 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь;
Присоединения	Фланцевое EN 1092–1 PN 16 Фланцевое ASME B16.5 Класс 150
Монтаж на трубопроводе	Горизонтально

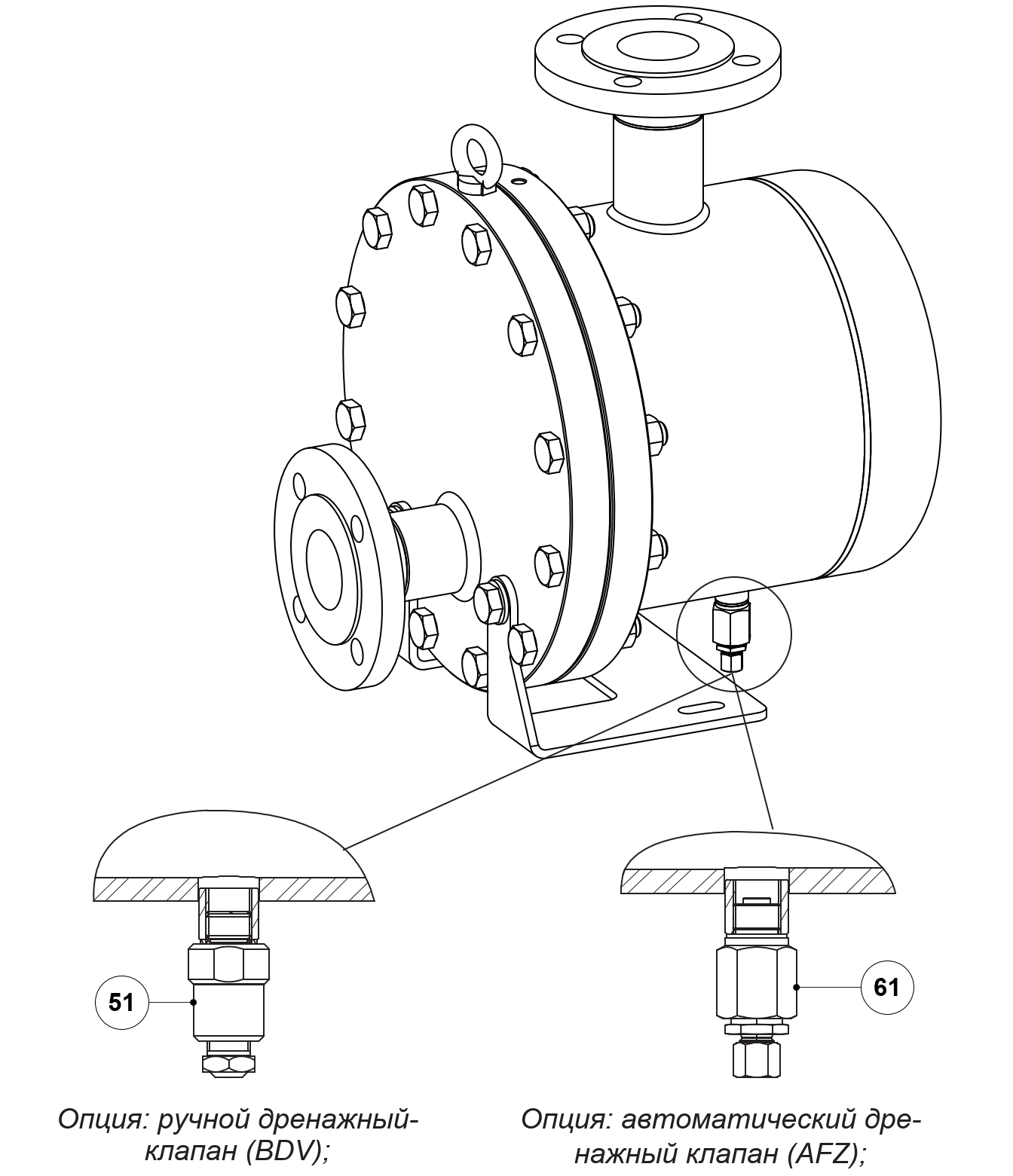

ОПЦИИ	Дополнительные соединения для удаления воздуха и дренажа

*Максимально допустимое рабочее давление 12 бар;
Максимально допустимая рабочая температура 250^оС;
* В соответствии с EN1092-1:2018;

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT80

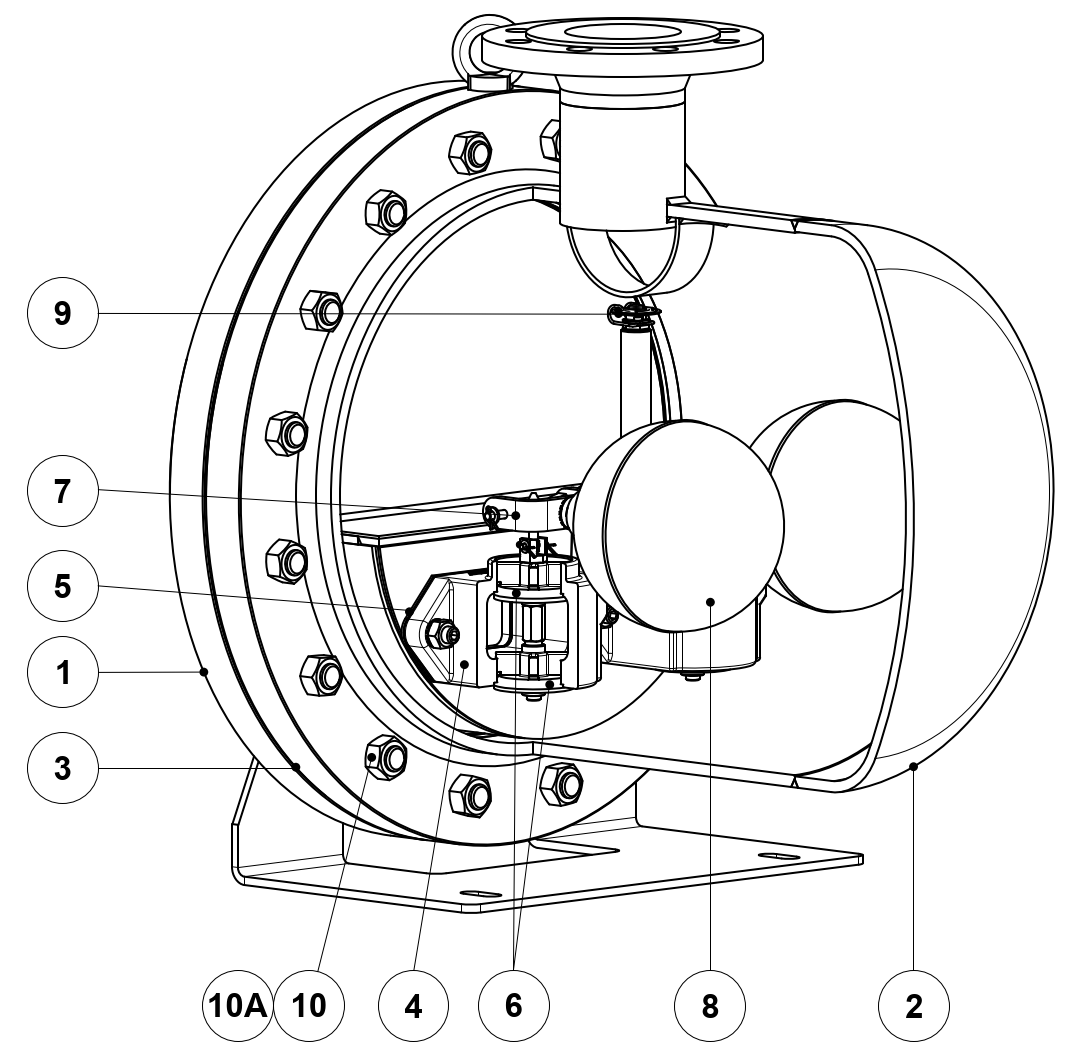

№ п/п	НАИМЕНОВАНИЕ	МАТЕРИАЛ	СХЕМА
1	корпус	Углеродистая сталь P250GH / 1.0460; P235GH / 1.0305; S355J2G3 / 1.0570; S235JRG2/1.0038
2	крышка	Углеродистая сталь P235GH / 1.0305; P265GH / 1.0425; S355J2G3 / 1.0570
3	*прокладка	графит
4	*седло	Нерж сталь CF8 / 1.4308
5	*прокладка	графит
6	*клапан	Нерж сталь AISI420 / 1.4021; CF8M / 1.4408
7	*рычаг	Нерж сталь AISI316 / 1.4401; AISI304 / 1.4301
8	*поплавок	Нерж сталь AISI304 / 1.4301
9	*термостатический клапан	Нерж сталь (биметалл)
10/10A	болт	сталь 8.8

* - доступные для заказа запасные части

ПРОПУСКНАЯ СПОСОБНОСТЬ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT80, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,1	0,3	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	5,0	6,0	7,0	8,0	10,0	12,0
FLT80S	3" – 4"; DN 80 мм – DN 100 мм;	37600	45400	49000	58000	62000	68000	74000	76000	79000	84000	87000	91000	94000	96000	99000	100000

МОНТАЖ НА ТРУБОПРОВОДЕ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT80

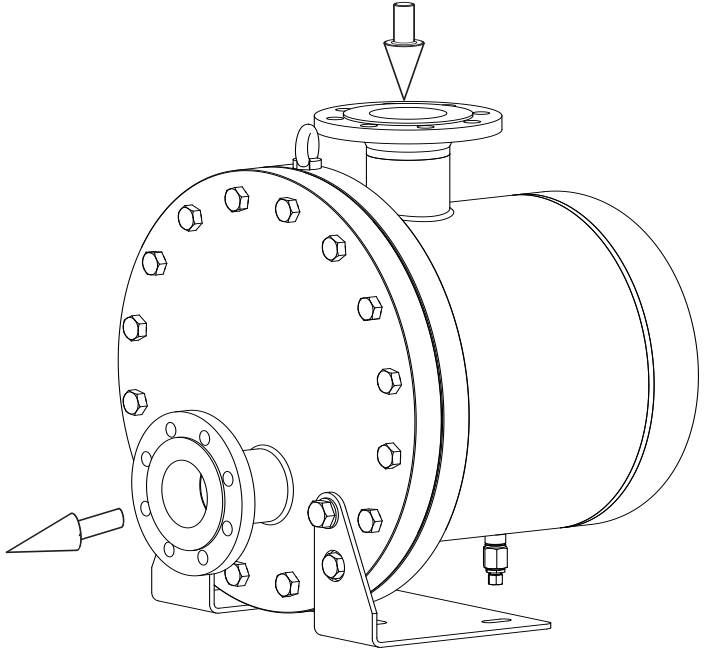

Установка на горизонтальном трубопроводе с верхней подачей конденсата

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА ADCA FLT80

УГЛОВАЯ КОНСТРУКЦИЯ

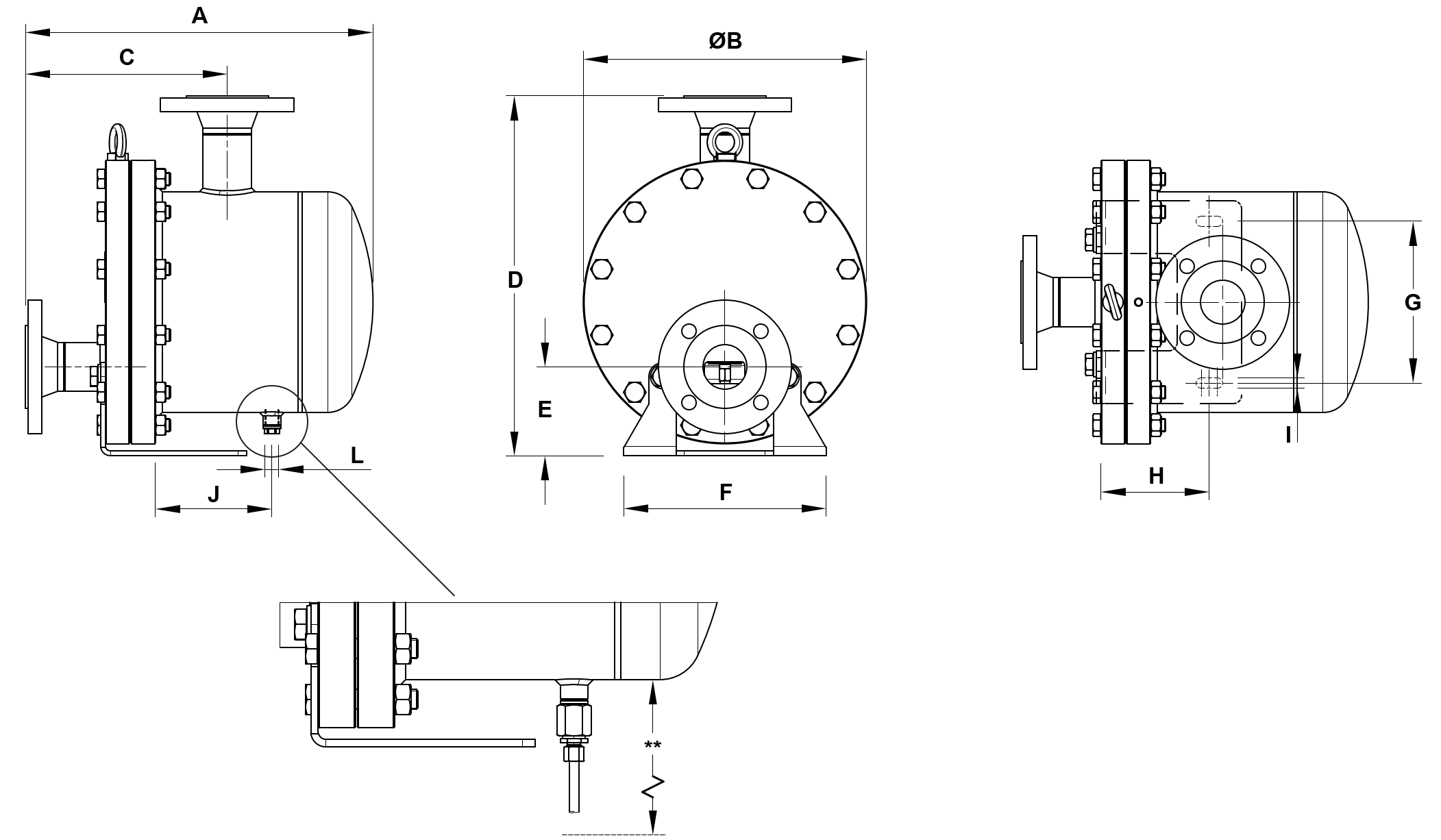

Модель	Типоразмер, DN	A PN 16	A Класс 150	В	С PN16	С Класс 150	D	E	F	G	H	I	Масса, кг
FLT80S	3" – DN 80 мм	587	607	540	294	314	610	172	400	300	194	15	159
FLT80S	4" – DN 100 мм	634	658	540	341	365	610	172	400	300	194	15	161
