| Условный диаметр | 15/25 мм |
| Условное давление | 16 бар |
| Давление настройки | 5,0...500/4000,0 мбар* |
| Температура среды | до 130°С |
| Расход по воздуху | 3,5...140,0 Нм3/ч |
| Тип присоединения | фланец |
* - 4000мбар для купольного исполнения
Клапаны для систем бланкетирования ADCA BKRI поддерживают давление «газовой подушки» (обычно заполненной азотом) в различных резервуарах для предотвращения и защиты от взрыва (исключая попадание в атмосферу легковоспламеняющихся жидкостей из резервуара), от загрязнения продукта под воздействием кислорода, от потерь продукта в процессе его испарения, для уменьшения рисков внутренней коррозии, вызванных воздействием влаги и воздуха, а также для предотвращения образования вакуума.
Редукционный клапан для систем бланкетирования ADCA BRKI отличается высокой точностью и малым давлением настройки до 500мбар
Редукционные клапаны для систем бланкетирования ADCA BKRI поддерживают давление «газовой подушки» (обычно заполненной азотом) в различных резервуарах для предотвращения и защиты от взрыва (исключая попадание в атмосферу легковоспламеняющихся жидкостей из резервуара), от загрязнения продукта под воздействием кислорода, от потерь продукта в процессе его испарения, для уменьшения рисков внутренней коррозии, вызванных воздействием влаги и воздуха, а также для предотвращения образования вакуума.
СТАНДАРТНАЯ ОБРАБОТКА ПОВЕРХНОСТЕЙ КЛАПАНА
| Рабочая среда | Сжатый воздух, азот и другие газы, совместимые с материалами и конструкцией |
| Диапазоны регулирования | 5-10 мбар; 10-50 мбар; 20-200 мбар; 50-500 мбар; 5-4000 мбар (куполная конструкция) |
| Присоединения | Фланцевое EN1092-1 PN16 |

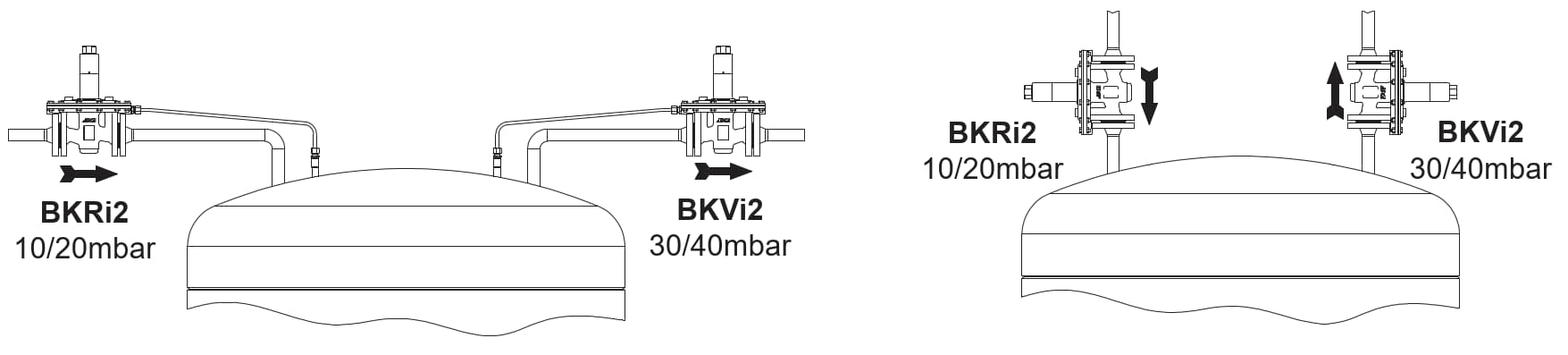

| Монтаж на трубопроводе | Рекомендуется вертикальная установка, чтобы обеспечить дренаж, допускается горизонтальная, как можно ближе к процессу, чтобы избежать длинных участков трубопровода и ограничения расхода. Более подробно в Инструкции по установке и эксплуатации. |
| ОПЦИИ | Исполнение с подключением линии контроля утечек при повреждении мембраны; Исполнение с соединением под установку манометра на корпусе; Исполнение с внешней импульсной трубкой (рекомендуется для низкого установленного давления <10 бар или для систем с высокими расходами); Исполнение в купольной конструкции; Исполнение для бланкетирования вакуумом; Исполнение с регулировочным винтом; Взрывозащищенное исполнение (ATEX - категория Ex h IIB T6...T3 Gb). |
| Модель клапана | BKRI2 | |
| Расчетное давление по корпусу | PN 16 | |
| Максимальное давление на входе | Седло Ш 5 мм | 12 бар |
| Седло Ш 8 мм | 6 бар | |
| Максимальное давление на выходе * | 500 мбар | |
| Минимальное давление на выходе | 5 мбар | |
| Максимальная расчетная температура ** | 130 ºC | |
* 4000 мбар для купольного исполнения клапана.
** Другие по запросу.
Внимание: клапаны бланкетирования не заменяют предохранительные клапаны или прерыватели вакуума.

Максимальное давление на входе 6 бар - Седло Ш 8 мм
| Типоразмер | Диапазон давления на выходе, мбар | Давление на входе (бар изб.) | ||||||||
| 0,1 | 0,5 | 0,8 | 1 | 2 | 3 | 4 | 5 | 6 | ||
| DN 15 | 5 - 10 | 3,5 | 18 | 28 | 37 | 56 | 77 | 92 | 111 | 128 |
| DN 15 | 10 - 50 | 3,5 | 18 | 28 | 37 | 56 | 77 | 92 | 111 | 128 |
| DN 15 | 20 - 200 | - | 18 | 28 | 37 | 56 | 77 | 92 | 111 | 128 |
| DN 15 | 50 - 500 | - | - | - | 37 | 56 | 77 | 92 | 111 | 128 |
| DN 25 | 5 - 10 | 4 | 20 | 32 | 40 | 63 | 85 | 102 | 125 | 140 |
| DN 25 | 10 - 50 | 4 | 20 | 32 | 40 | 63 | 85 | 102 | 125 | 140 |
| DN 25 | 20 - 200 | - | 20 | 32 | 40 | 63 | 85 | 102 | 125 | 140 |
| DN 25 | 50 - 500 | - | - | - | 40 | 63 | 85 | 102 | 125 | 140 |
Давление на выходе не должно превышать 50% от давления на входе, чтобы достичь указанной пропускной способности.
Максимальное давление на входе 12 бар – Седло Ш 5 мм
| Типоразмер | Диапазон давления на выходе, мбар | Давление на входе (бар изб.) | ||||
| 2 | 4 | 6 | 8 | 12 | ||
| DN 15 | 5 - 10 | 18 | 32 | 43 | 54 | 81 |
| DN 15 | 10 - 50 | 18 | 32 | 43 | 54 | 81 |
| DN 15 | 20 - 200 | 18 | 32 | 43 | 54 | 81 |
| DN 15 | 50 - 500 | 18 | 32 | 43 | 54 | 81 |
| DN 25 | 5 - 10 | 21 | 35 | 49 | 62 | 90 |
| DN 25 | 10 - 50 | 21 | 35 | 49 | 62 | 90 |
| DN 25 | 20 - 200 | 21 | 35 | 49 | 62 | 90 |
| DN 25 | 50 - 500 | 21 | 35 | 49 | 62 | 90 |
Давление на выходе не должно превышать 50% от давления на входе, чтобы достичь указанной пропускной способности.
![]() |
||||||

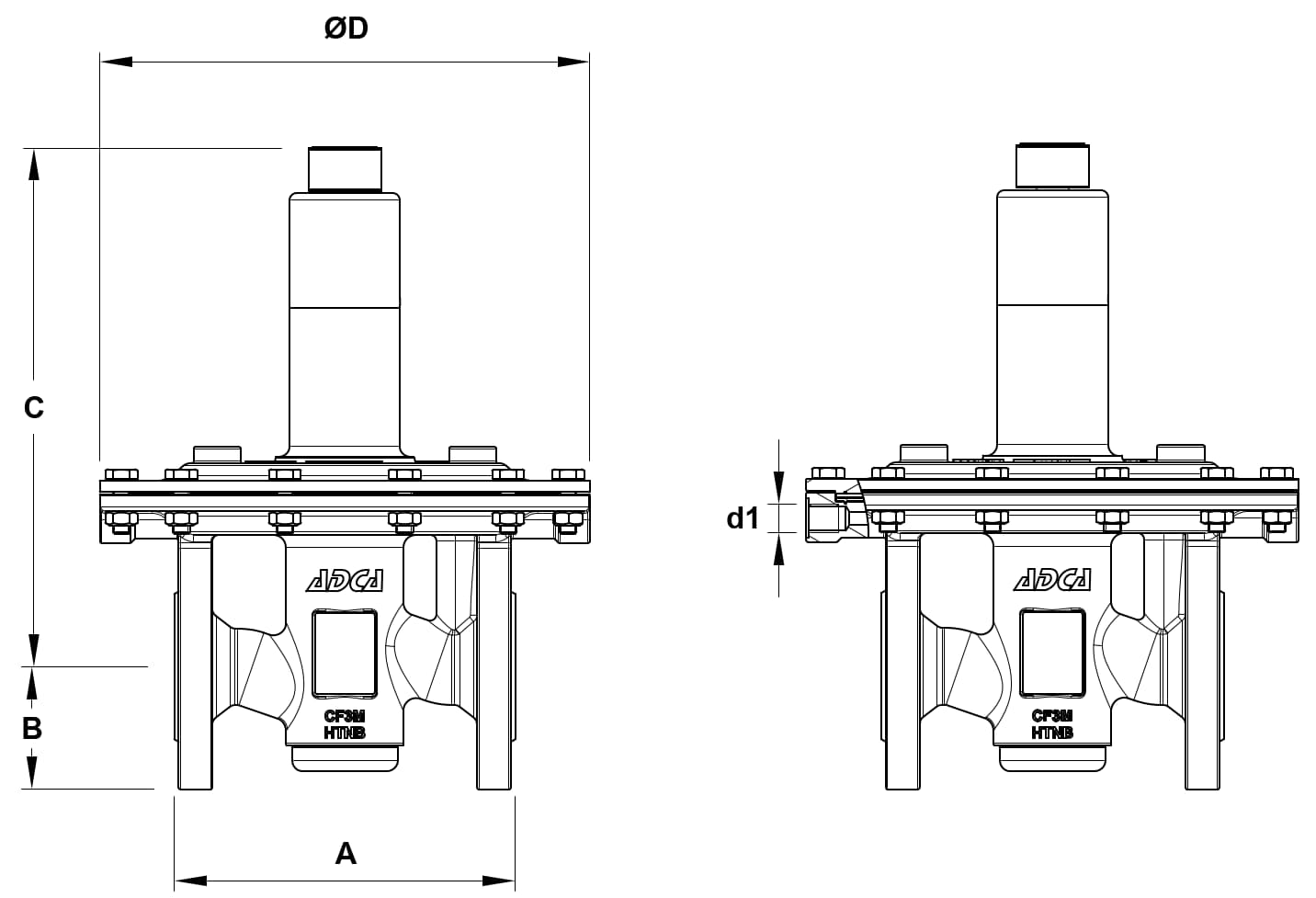

| Типоразмер, DN | А | В | С | D | d1 | Масса, кг |
|---|---|---|---|---|---|---|
| DN 15 | 130 | 47,5 | 243,5 | 230 | ¼" | 9,7 |
| DN 25 | 160 | 57,5 | 243,5 | 230 | ¼" | 10,8 |

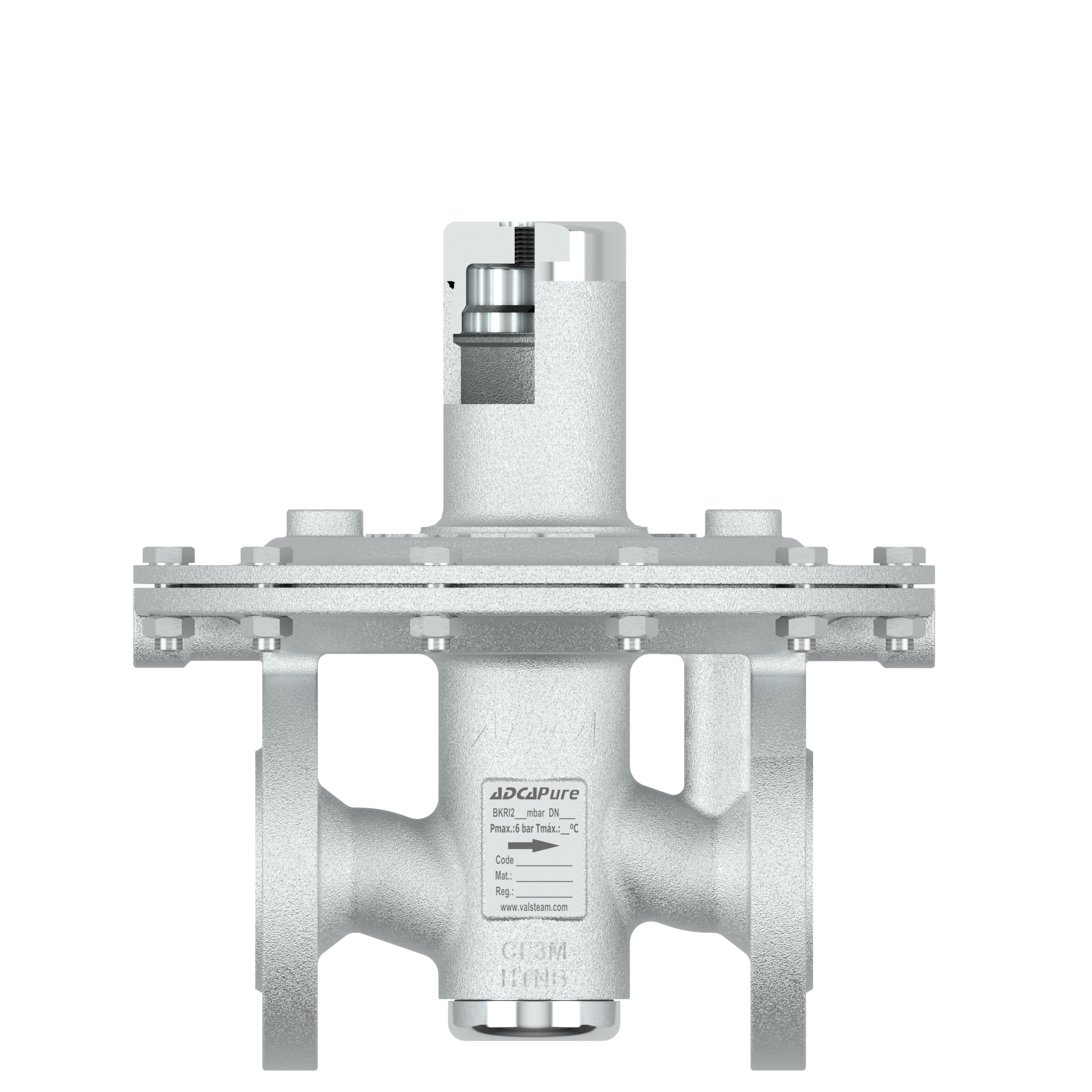

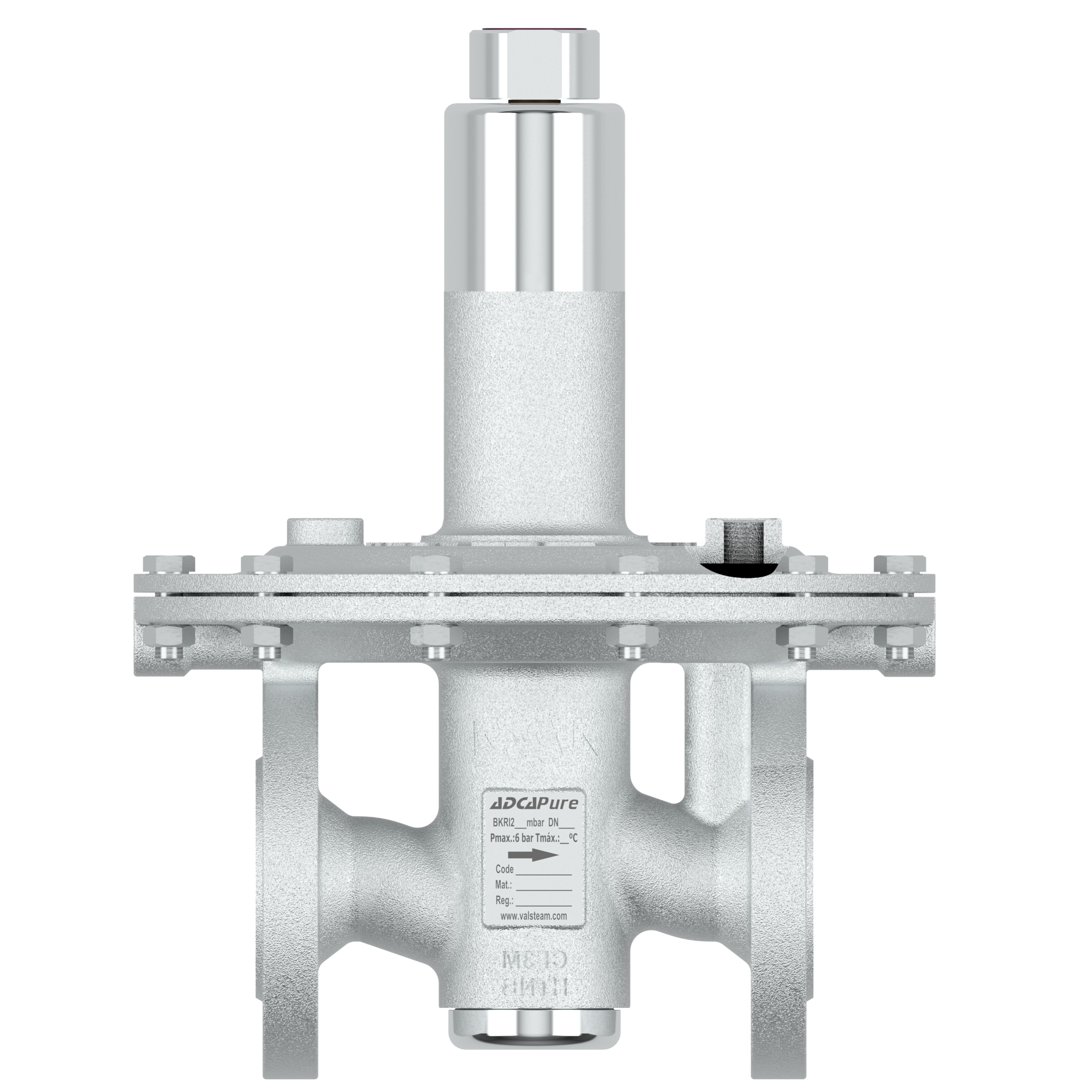

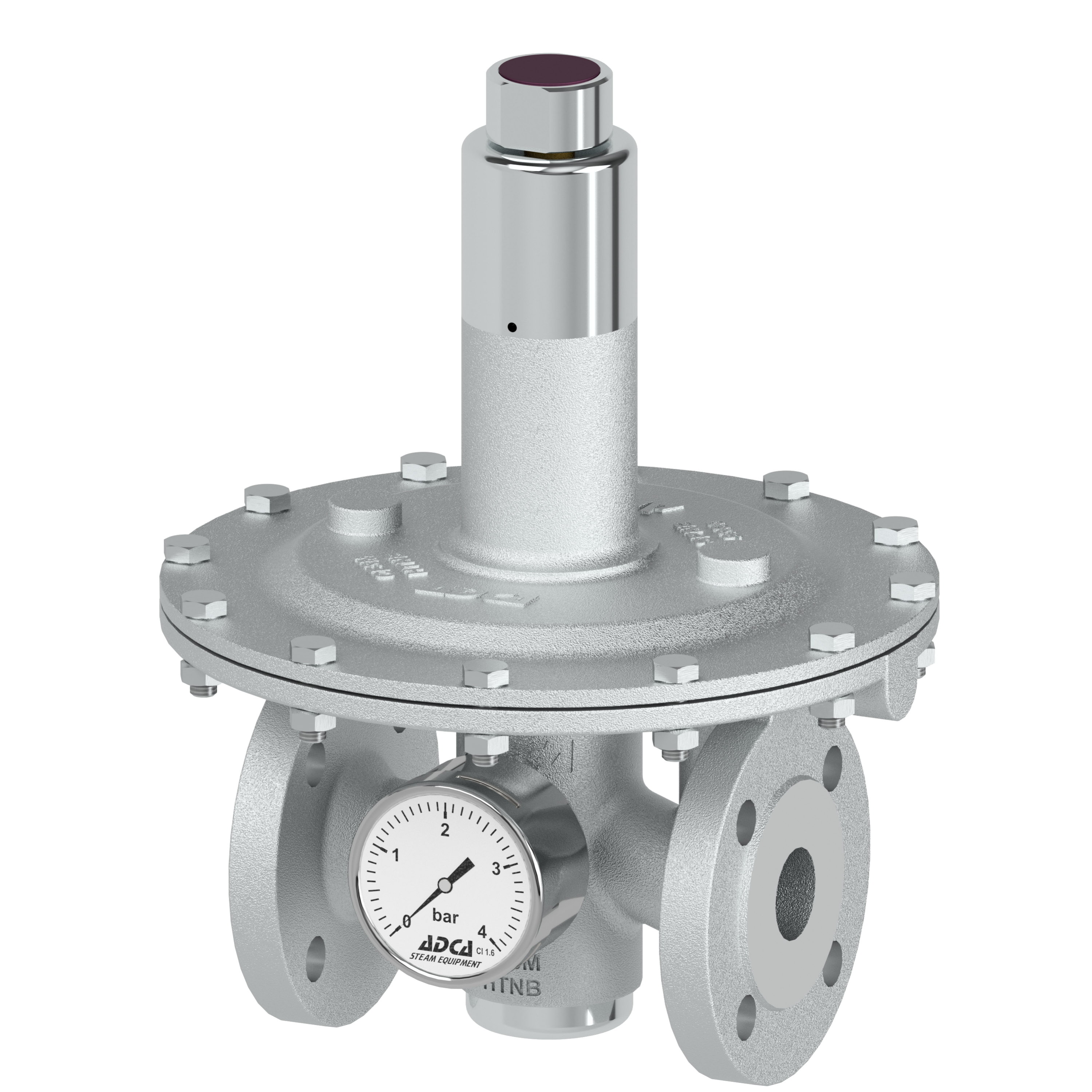

| Соединение для установки манометра | Регулировочный винт | Купольное исполнение |
![]() |
![]() |
![]() |

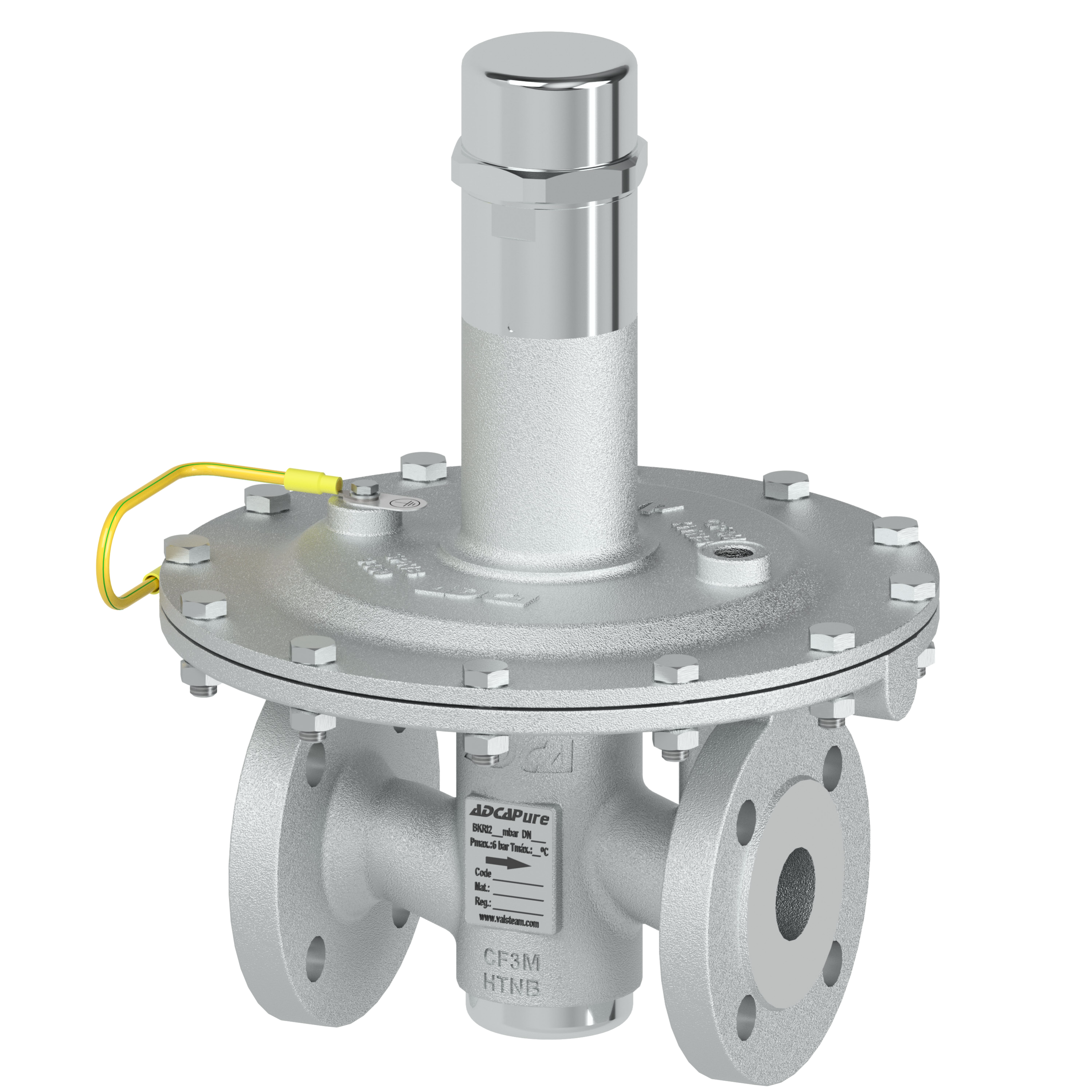

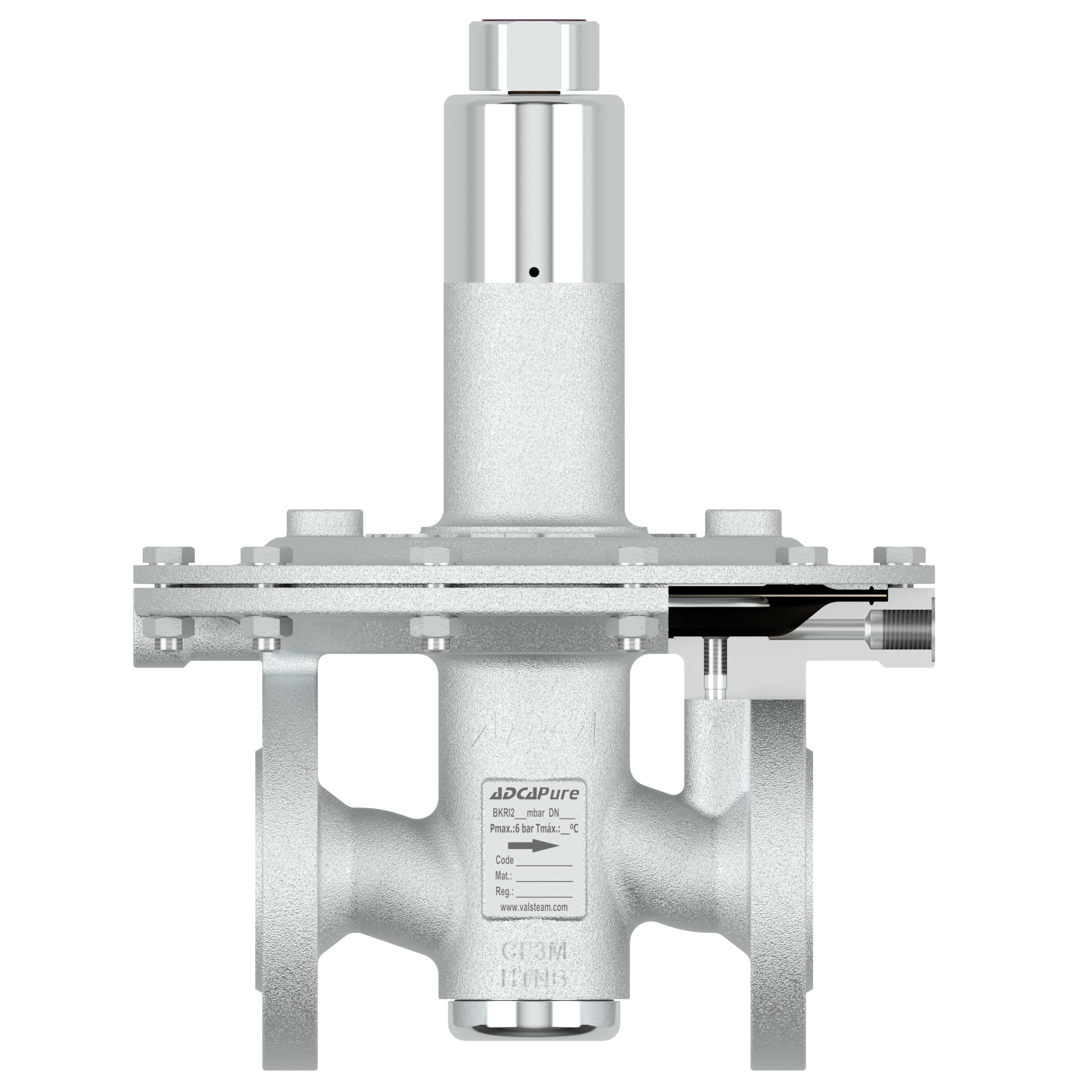

| Подключение внешней управляющей линии | Соединение для линии контроля утечек (1/4") при повреждении мембраны | исполнение ATEX |
![]() |
![]() |
![]() |
