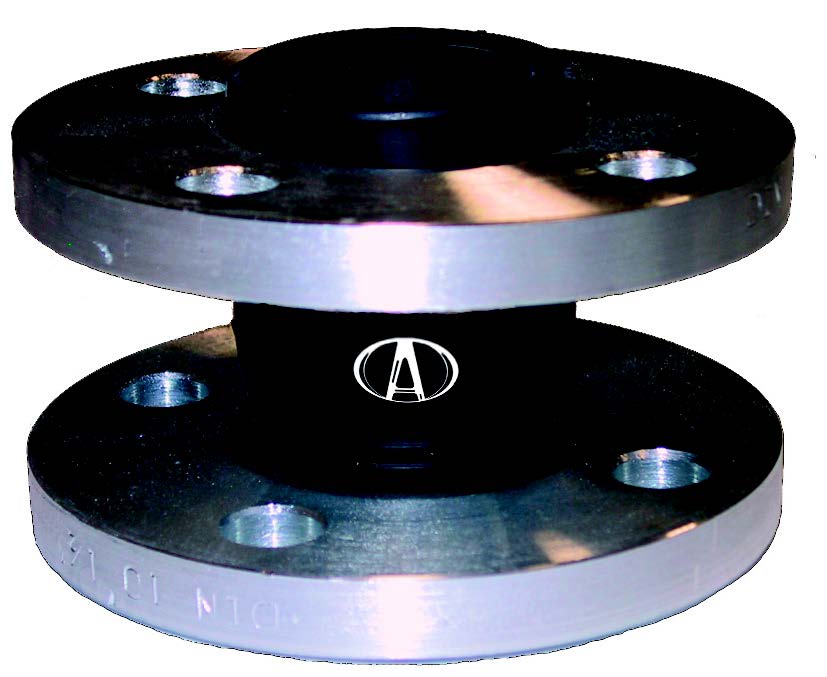

Гибкие вставки тип FC6 и FC10, АДЛ (Россия)

DN 15–500 мм, PN 0,8/1,0 МПа Тмакс. 110oС, резьба/резьба, фланец/фланец

Применение

Резиновые антивибрационные компенсаторы предназначены для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Компенсаторы сделаны из жаростойкой синтетической резины специальной композиции, превосходящей по своим качествам натуральную или хлоропреновую резину. Это создает повышенную стойкость к воздействию горячей воды и постоянную устойчивость к давлению в течение длительного периода времени. Благодаря мягкому каркасу и легкости его деформирования компенсатор быстро и легко присоединяется к трубопроводу даже несмотря на возможное несоответствие между трубами (отклонение от оси, смещение). В случае если трубы, сделанные из различных материалов, соединены компенсатором, это защищает их от развивающейся электролитической коррозии.

Рабочая среда

Холодная, горячая вода, конденсат.

Технические характеристики

FC6 FC10
DN 15–50 DN 32–300 DN 350–500
Давление максимальное 1,0 МПа 1,0 МПа 0,8 МПа
Температура максимальная +110 oC +110 oC
Температура рабочая максимальная +95 oC +95 oC
Присоединение резьбовое фланцевое

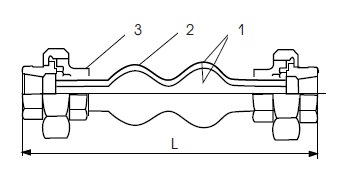

Спецификация FC6

1. Корпус Резина специальной композиции
2. Корпус Нейлоновый шинный корд
3. Муфтовое соединение Чугун

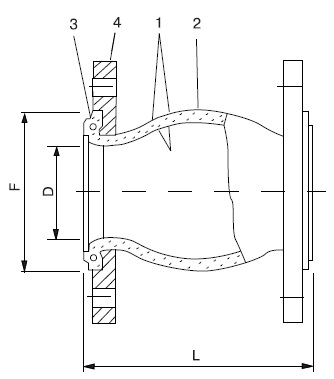

Спецификация FC10

1. Корпус Резина специальной композиции
2. Корпус Нейлоновый шинный корд
3. Проволочное кольцо Стальная проволока
4. Фланец Сталь Ст. 20

По запросу компенсаторы поставляются с комплектом ответных фланцев.

FC6

FC10

Допустимые перемещения

сжатие

растяжение

боковое смещение

угловое смещение

Внимание! Недопустима одновременная работа компенсатора на растяжение и сдвиг.

Основные параметры компенсатора FC6

DN Код для заказа# Размеры, (мм) Угловое смещение (изгиб) Масса, (кг)
L L1 смещение L2 растяжение L3 боковое смещение
3/4" A26.2E1.41 203 22 6 22 45o 0,8
1" A26.2E1.51 203 22 6 22 1,3
1 1/4" A26.2E1.61 203 22 6 22 1,6
1 1/2" A26.2E1.71 203 22 6 22 2,1
2" A26.2E1.81 203 22 6 22 2,8

Основные параметры компенсатора FC10

DN, (мм) Код для заказа# Размеры, (мм) Угловое смещение (изгиб) Масса, (кг)
L D F L1 смещение L2 растяжение L3 боковое смещение
32 A25.4E1.65 95 40 69 8 4 8 15o 3,1
40 A25.4E1.75 95 40 69 8 4 8 3,5
50 A25.4E1.85 105 52 86 8 5 8 4,0
65 A25.4E1.95 115 68 106 12 6 10 5,1
80 A25.4E1.105 130 76 116 12 6 10 6,4
100 A25.4E1.115 135 103 150 18 10 12 7,3
125 A25.4E1.125 170 128 160 18 10 12 9,7
150 A25.4E1.135 180 152 209 18 10 12 11,8
200 A25.4E1.145 205 194 260 25 14 22 16,9
250 A25.4E1.155 240 250 320 25 14 22 21,6
300 A25.4E1.165 260 300 367 25 14 22 29,4
350 A25.4E1.175 265 320 408 25 16 22 38,9
400 A25.4E1.185 265 372 472 25 16 22 46,4
450 A25.4E1.195 265 415 522 25 16 22 53,7
500 A25.4E1.205 265 454 570 25 16 22 62,8

Инструкция по монтажу

1. Соблюдать параметры, указанные в таблицах.

2. Установку компенсатора необходимо выполнить после закрепления трубопроводов. Недопустимо использование компенсатора в качестве опорной конструкции.

3. Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3–5 мм.

4. Недопустимо скручивание компенсатора при монтаже.

5. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не менее трех диаметров трубы от компенсатора.

6. Болты должны быть установлены без прямого контакта с резиной (гайки устанавливаются на стороне, противоположной резиновым элементам - на стороне трубопровода).

7. Исключить возможность повреждения компенсатора острыми краями трубы.

8. Недопустима одновременная работа компенсатора на растяжение и сдвиг.

9. При установке компенсатора на всасывании насоса недопустимо растяжение.

10. При проведении сварочных работ в непосредственной близости от компенсатора он должен быть защищен или демонтирован.

11. Не рекомендуется окрашивать компенсатор или покрывать его слоем изоляции.

12. Хранить компенсаторы следует в ненагруженном состоянии в сухом прохладном месте.

13. При монтаже фланцевых вставок на уже существующий трубопровод расстояние между присоединительными фланцами трубопровода не должно превышать значение длины гибкой вставки +3 мм.

14. Моменты затяжек гаек крепления гибких вставок: для диаметров до DN 80 (включительно) - 60 Нм, для диаметров свыше DN 80 - 80 Нм.
