Стекло смотровое АДЛ СС01, двустороннее, углеродистая или нержавеющая сталь, DN15...200, PN16/40, фланцевое

Технические характеристики

Условный диаметр	15...200 мм
Условное давление	16/40 бар
Рабочая температура	до +250 °С
Тип стекла	двустороннее
Тип присоединения	фланцевое

Применение

Смотровое стекло АДЛ СС01 предназначено для визуального контроля за работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в конденсатную линию. Двустороннее стекло АДЛ СС01 позволяет наиболее оптимально наблюдать за проходящим потоком среды. В зависимости от материального исполнения может устнаваливаться на различных средах.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Стекло смотровое АДЛ СС01, двустороннее, углеродистая или нержавеющая сталь, DN15...200, PN16/40, Тмакс +250°С, фланцевое

ПРИМЕНЕНИЕ СМОТРОВОГО СТЕКЛА АДЛ СС01

Смотровое стекло АДЛ СС01 предназначено для визуального контроля за работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в конденсатную линию. Сварной корпус. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности:пищевой, химической, нефтегазовой, фармацевтической и др.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА АДЛ СС01

Условный диаметр	15 ... 200 мм
Условное давление	16 / 40 бар
Максимально допустимая температура	250 °С
Тип смотрового стекла	двустороннее
Тип присоединения	Фланцевое
Установка	горизонтальная или вертикальная, не менее 1 м за конденсатоотводчиком
Опции	корпус из нержавеющей стали

СПЕЦИФИКАЦИЯ СМОТРОВОГО СТЕКЛА АДЛ СС01

№	Позиция	CC01.03	CC01.04
1	Корпус	Угл. сталь 1.0038	Нерж. сталь 1.4301
2	Крышка	Угл. сталь 1.0038	Нерж. сталь 1.4301
3	Уплотнение	PTFE
4	Стекло	Боросиликатное стекло

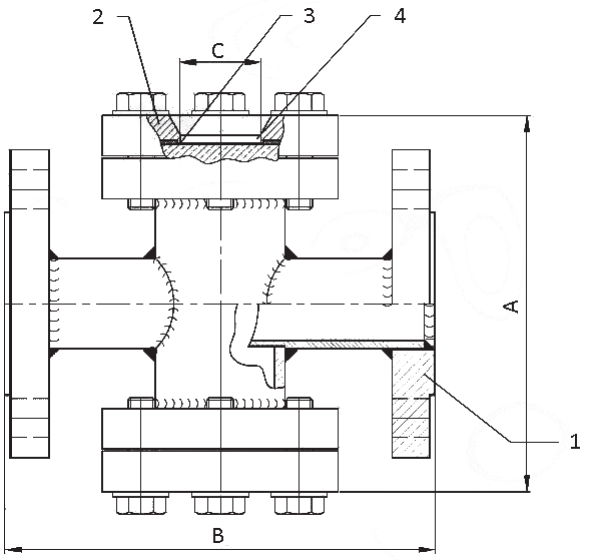

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА АДЛ СС01, (мм)

ВЕРТИКАЛЬНАЯ ИЛИ ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

DN	Артикул (угл. сталь)	А	В	С
15	GZ02A425774	161	130	30
20	GZ02A425776	192	150	50
25	GZ02A425780	192	160	50
32	GZ02A425787	192	180	50
40	GZ02A425788	288	200	50
50	GZ02A425789	288	230	80
65	GZ02A425790	362	290	125
80	GZ02A425792	362	310	125
100	GZ02A217019	362	350	125
125	-	464	400	170
150	-	464	480	170
200	-	520	600	170

ПРИМЕР ЗАКАЗА СМОТРОВОГО СТЕКЛА АДЛ СС01

СС01.03.25.40 Ф/Ф (DN 25, PN 4,0 МПа, углеродистая сталь, присоединение фланцевое).
