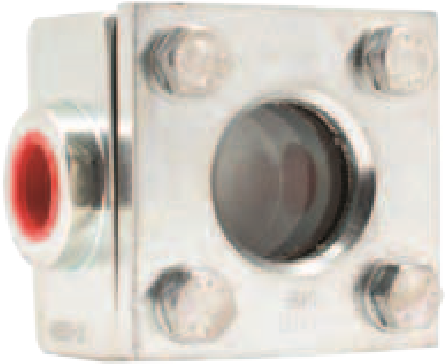

Смотровое стекло серии CC02, одностороннее DN 1/2–1"

Применение

Для визуального контроля направления и состояния рабочей среды в трубопроводах.

Установка смотрового стекла позволяет выявить нарушение функционирования запорной арматуры, фильтров и другого оборудования, а также контролировать работу конденсатоотводчиков. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности: пищевой, химической, нефтегазовой, фармацевтической и др.

Присоединение

Резьбовое, под сварку.

Технические характеристики

Максимально допустимое давление 4,0 МПа
Максимально допустимая температура +280 oС
Минимально допустимая температура –10 oС/–60 oС

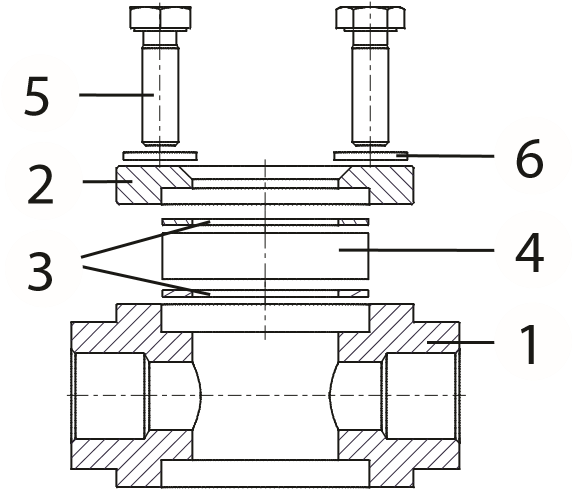

Спецификация

Углеродистая сталь Нержавеющая сталь
1 Корпус Угл.сталь (EN-1.1191) Нерж. сталь (EN-1.4401)
2 Крышка Угл. сталь (EN-1.1191) Нерж. сталь (EN-1.4401)
3 Уплотнение Графит
4 Стекло Боросиликатное стекло
5 Болт Угл.сталь (EN-1.1191) Нерж. сталь (EN-1.4401)
6 Шайба Угл.сталь (EN-1.1141) Нерж. сталь (EN-1.4401)

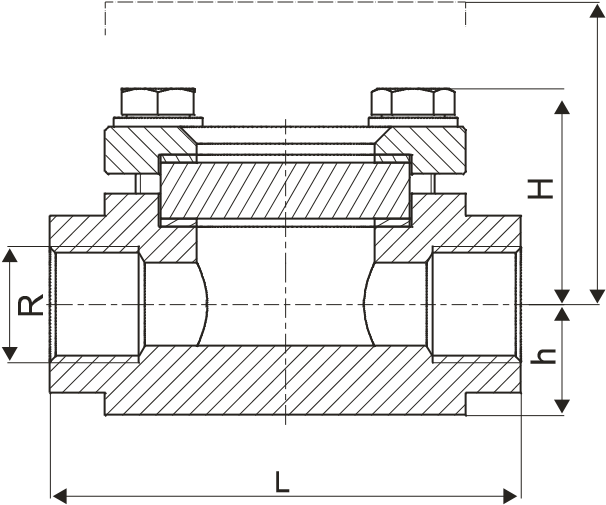

Размеры, (мм)

R Артикул H h h1 L Масса,
(кг)
Нерж.сталь Угл.сталь
1 / 2 " GZ01A392822 GZ02A225606 39 20 60 85 1,42
3 / 4 " GZ01A392871 GZ02A225609 45 25 66 95 2,32
1" GZ01A392872 GZ02A225610 57 30 87 105 3,60

Зависимость «Температура — Давление»

Материал корпуса Углер. сталь EN-1.1191 Нерж. сталь EN 1.4401
Давление, (МПа) 4,0 3,5 2,8 2,4 4,0 3,4 3,2 2,9
Макс. рабочая температура, (oС) 120 200 280 280 120 200 280 280
Мин. рабочая температура, (oС) –10 –60

Установка

Устанавливается по направлению потока рабочей среды после запорной арматуры, фильтров и другого оборудования.

Рекомендуется выбирать на участке трубопровода самую нижнюю точку в случае установки смотрового стекла за конденсатоотводчиком, при этом при его периодической работе смотровое стекло необходимо устанавливать на расстоянии не менее 1 м от конденсатоотводчика.

Пример заказа

СС02.03.15.4 Р/Р (смотровое стекло одностороннее из углеродистой стали, DN 15, максимально допустимое давление 4,0 МПа, резьбовое присоединение).

СС02.04.20.4 Р/Р (смотровое стекло одностороннее из нержавеющей стали, DN 20, максимально допустимое давление 4,0 МПа, резьбовое присоединение).
