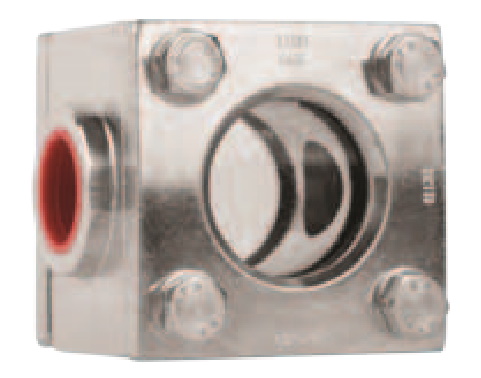

Смотровое стекло серии CC03, двухсторонее DN 1/2–2"

Применение

Для визуального контроля направления и состояния рабочей среды в трубопроводах.

Установка смотрового стекла позволяет выявить нарушение функционирования запорной арматуры, фильтров и другого оборудования, а также контролировать работу конденсатоотводчиков. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности: пищевой, химической, нефтегазовой, фармацевтической идр.

Присоединение

Резьбовое, под сварку.

Технические характеристики

Максимально допустимое давление 4,0 МПа
Максимально допустимая температура +280 oС
Минимально допустимая температура –10 oС/ –60 oС

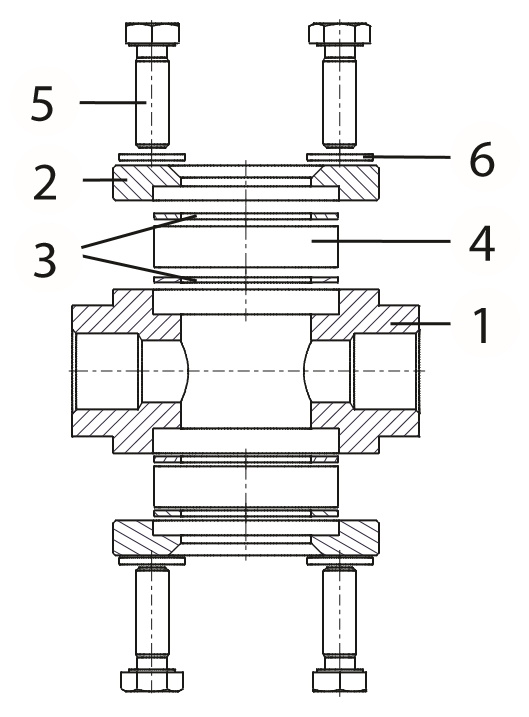

Спецификация

Углеродистая сталь Нержавеющая сталь
1 Корпус Угл. сталь (EN-1.1191) R 1 / 2 –1"; (EN-1.0580) R 1 1 / 2 –2" Нерж. сталь (EN-1.4401)
2 Крышка Угл. сталь (EN-1.1191) Нерж. сталь (EN-1.4401)
3 Уплотнение Графит
4 Стекло Боросиликатное стекло
5 Болт Угл.сталь (EN-1.1191) Нерж. сталь (EN-1.4401)
6 Шайба Угл.сталь (EN-1.1141) Нерж. сталь (EN-1.4401)

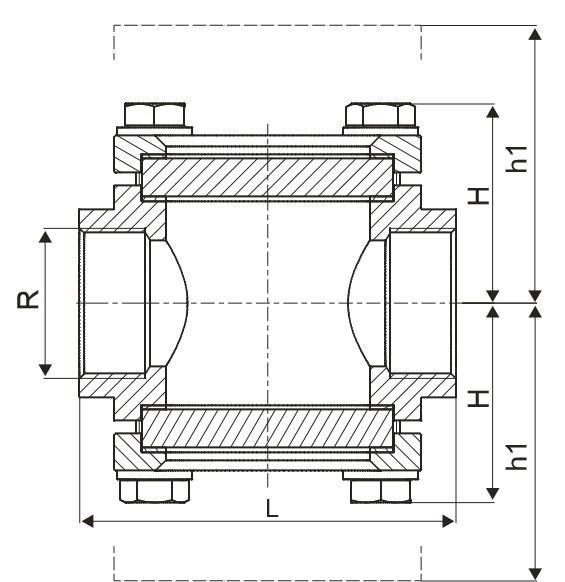

Размеры, (мм)

R Артикул Размеры, (мм) Масса, (кг)
Угл.сталь H h1 L
1 / 2 " GZ02A230095 39,00 60,00 85,00 1,58
3 / 4 " GZ02A230098 45,00 66,00 95,00 2,59
1" GZ02A230099 57,00 87,00 105,00 3,80
1 1 / 4 " GZ02A230105 62,00 92,00 105,00 4,92
1 1 / 2 " GZ02A230106 75,50 110,00 120,00 7,35
2" GZ02A230107 92,50 130,00 140,00 11,53

Зависимость «Температура — Давление»

Материал корпуса Углер. сталь
(EN-1.1191) R 1 / 2 –1";
(EN-1.0580) R 1 1 / 2 –2" 		Нерж. сталь EN 1.4401
Давление, (МПа) 4,0 3,5 2,8 2,4 4,0 3,4 3,2 2,9
Макс. рабочая температура, (oС) 120 200 280 280 120 200 280 280
Мин. рабочая температура, (oС) –10 –60

Установка

Устанавливается по направлению потока рабочей среды после запорной арматуры, фильтров и др. оборудования.

Рекомендуется выбирать на участке трубопровода самую нижнюю точку в случае установки смотрового стекла за конденсатоотводчиком, при этом при его периодической работе смотровое стекло необходимо устанавливать на расстоянии не менее 1 м от конденсатоотводчика.

Пример заказа

СС03.03.15.1.6 Р/Р (смотровое стекло двухсторонее из углеродистой стали, максимально допустимое давление 1,6 МПа, DN 15, резьбовое присоединение).

Зависимость «Температура — Давление»

Материал корпуса Углеродистая сталь (EN-1.1191) DN 15–25 мм; (EN-1.0580) DN 32–200 мм Нержавеющая сталь EN 1.4401
PN, (МПа) 1,6/1,0* 4,0/2,5**/1,6*** 1,6/1,0* 4,0/2,5**/1,6***
Давление, (МПа) 1,6 1,3 4,0 3,5 2,8 2,4 1,6 1,3 4,0 3,4 3,2 2,9
Максимальная рабочая температура, (oС) 120 280 120 200 280 280 120 280 120 200 280 280
Минимальная рабочая температура, (oС) –10 –60

* Номинальное давление для DN 200.
** Номинальное давление для DN 100–125.
***Номинальное давление для DN 150.

Размеры, (мм)

DN Нерж.сталь Угл.сталь H h1 L D (PN 1,6/4,0) K (PN 1,6/4,0) l
(PN 1,6/4,0) 		b?
(PN 1,6/4,0) 		Масса,
(кг)
PN 1,6 МПа PN 1,6 МПа PN 4,0 МПа
15 GZ01A369550 GZ02A230111 GZ02A369528 39,00 60,00 130,00 95,00 65,00 14,00 16,00 3,06
20 GZ01A369551 GZ02A230112 GZ02A369531 45,00 66,00 150,00 105,00 75,00 14,00 18,00 4,69
25 GZ01A369553 GZ02A230114 GZ02A369298 57,00 87,00 160,00 115,00 85,00 14,00 18,00 6,60
32 - GZ02A230115 GZ02A369532 62,00 92,00 180,00 140,00 100,00 18,00 18,00 9,07
40 - GZ02A230116 GZ02A369534 75,50 110,50 200,00 150,00 110,00 18,00 18,00 12,00
50 - GZ02A230117 GZ02A369535 92,50 130,00 230,00 165,00 125,00 18,00 18,00/20,00 18,00
65 - GZ02A230118 - 109,00 128,00 290,00 185,00 145,00 18,00 18,00/22,00 18,15
80 GZ01A395699 GZ02A230119 GZ02A384654 116,50 135,50 310,00 200,00 160,00 18,00 20,00/24,00 20,20
100 GZ01A392292 GZ02A230120 GZ02A384152 125,50 144,50 350,00 220,00/235,00 180,00/190,00 18,00/22,00 20,00/24,00 31,53
125 - GZ02A230121 - 141,00 163,00 400,00 250,00/270,00 210,00/220,00 18,00/26,00 22,00/26,00 45,19
150 GZ01A396064 GZ02A230122 - 160,00 182,00 480,00 285,00/300,00 240,00/250,00 22,00/26,00 22,00/28,00 64,37
200 - - GZ02A230123 196,00 218,00 600,00 340,00/- 295,00/- 22,00 /- 24,00/- 110,80
