КОНДЕНСАТООТВОДЧИКИ ПОПЛАВКОВЫЕ
/
ARMSTRONG AIC 15-25

ARMSTRONG AIC 15-25

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Поплавковый конденсатоотводчик тип AIC, Armstrong (Бельгия/США)

DN 15 - 25 мм, PN 1,7 МПа, Тмакс. 232 oС, резьба/резьба, фланец/фланец

Применение

Используются для удаления конденсата из нагревателей, теплообменников, и др. оборудования.Стабильно работают при переменном расходе и давлении, непрерывно отводят неконденсируемые газы (воздух, СО2)с помощью встроенного термостатического клапана. Данный тип КО подвержен замерзанию.

Серия AIC HC с повышенной пропускной способностью

Технические характеристики

Условный диаметр 15 - 25 мм
Условное давление 1,6 МПа
Максимальная рабочая температура 232 oС
Максимальный перепад давления 0,1-1,4 МПа
Минимальный перепад давления 0,01 МПа
Максимальное противодавление 99 %
Тип присоединения Резьбовое
Фланцевое
Установка горизонтальная (Л-П)

Спецификация материалов

№ п/п Наименование Материал
1 Корпус Высокопрочный чугун
EN-GJS-400-15
2 Крышка
3 Уплотнение Графит
4 Седло Нержавеющая сталь 303
5 Внутренние элементы Нержавеющая сталь 304
6 Термостатический воздушный клапан Капсула (Hastelloy)

Пример заказа

Давление Модель, тип присоединения Ду Опции
75 AIC HC 4 VB
15 = 0,1 МПа
30 = 0,2 МПа
75 = 0,5 МПа
125 = 0,85 МПа
200 = 1,4 МПа 		AIC - резьба/резьба
AICF - фланец/фланец
AIC-HC
AICF-HC 		2=1/2" (DN15)
3=3/4" (DN20)
4=1" (DN25) 		VB= прерыватель
вакуума (до
1,0МПа)

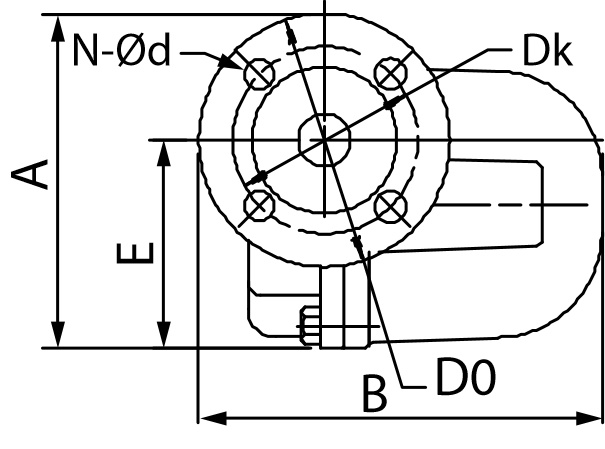

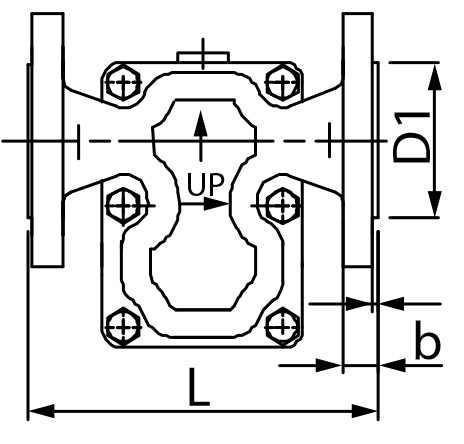

Габаритные размеры,(мм)

Модель DN Резьбовое присоединение Фланцевое присоединение Размеры, (мм) Масса, (кг)
Размеры, (мм) Размеры, (мм) р/р ф/ф
А В L А В L b E D1 D0 Dk N
AIC 15 135 175 160 142 175 150 16 96 48 95 65 4-14 4,4 6,2
20 147 180 58 105 75 6,5
25 152 185 160 18 68 115 85 7,0

Пропускная способность

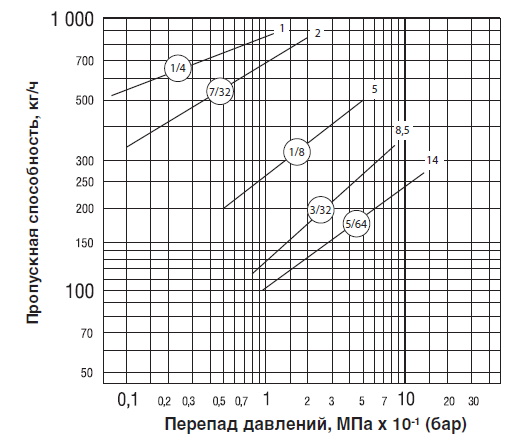

Модель AIC, DN 15–25 мм

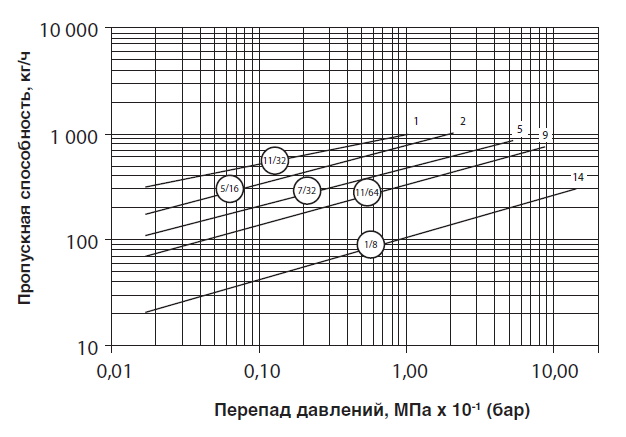

Модель AIC HC, DN 25 мм

Примечание: по запросу поставляется со встроенным прерывателем вакуума. Максимально допустимое давление для прерывателя вакуума 1,0 МПа. Перегрев свыше 25 oС может привести к повреждению термостатического клапана выпуска воздуха
