КОНДЕНСАТООТВОДЧИКИ ПОПЛАВКОВЫЕ
/
ARMSTRONG AIC 40-50

ARMSTRONG AIC 40-50

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Поплавковый конденсатоотводчик тип AIC, Armstrong (Бельгия/США)

DN 40 - 50 мм, PN 4.0 МПа, Тмакс. 300 oС, резьба/резьба, фланец/фланец

Применение:

Используются для удаления конденсата из нагревателей, теплообменников, и др. оборудования.Стабильно работают при переменном расходе и давлении, непрерывно отводят неконденсируемые газы (воздух, СО2) с помощью встроенного термостатического клапана. Данный тип КО подвержен замерзанию.

Технические характеристики

Условный диаметр 40 - 50 мм
Условное давление 4,0 МПа
Максимальная рабочая температура 300 oС
Максимальный перепад давления 0,7/1,4/3,2 МПа
Минимальный перепад давления 0,01 МПа
Максимальное противодавление 99 %
Тип присоединения Резьбовое
Фланцевое
Установка Горизонтальная (П-Л) Вертикальная (опция)

Спецификация материалов

№ п/п Наименование Материал
1 Корпус Высокопрочный чугун
EN-GJS-400-187
2 Крышка
3 Уплотнение Графит
4 Седло Нерж. сталь 17-4PH
5 Внутренние элементы Сталь A351 CF-8H
6 Термостатический воздушный клапан Капсула (Hastelloy)

Пример заказа

Давление Модель, тип присоединения Ду Опции
200 AICF 8
100 = 0,7 МПа 200 = 1,4 МПа 465 = 3,2 МПа AIC - резьба/резьба AICF - фланец/фланец 6= 11/2" (DN40)
8= 2" (DN50) 		VB= прерыватель
вакуума (до
1,0МПа)

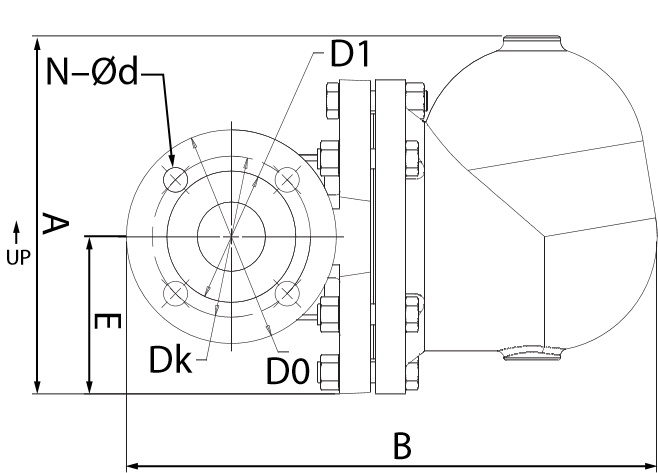

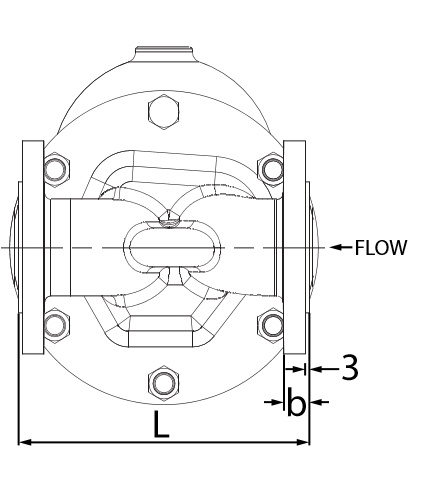

Габаритные размеры, (мм)

Модель DN Резьбовое присоединение Фланцевое присоединение Размеры, (мм) Масса, (кг)
Размеры, (мм) Размеры, (мм) р/р ф/ф
В L В L b A E D1 D0 Dk N
AIC 40 326 270 411 230 19 278 122 84 150 110 19 32 34
50 333 300 420 99 165 125

Пропускные способности

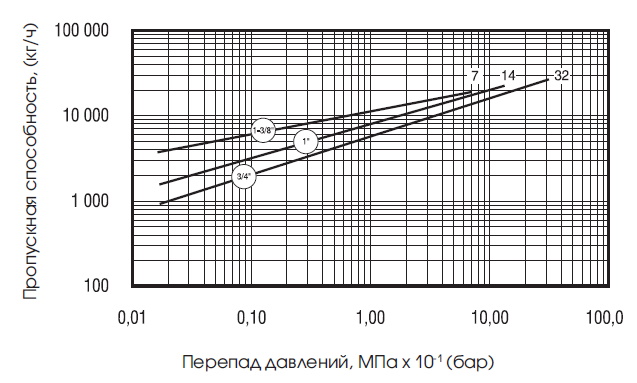

Модель AIC DN 40 мм

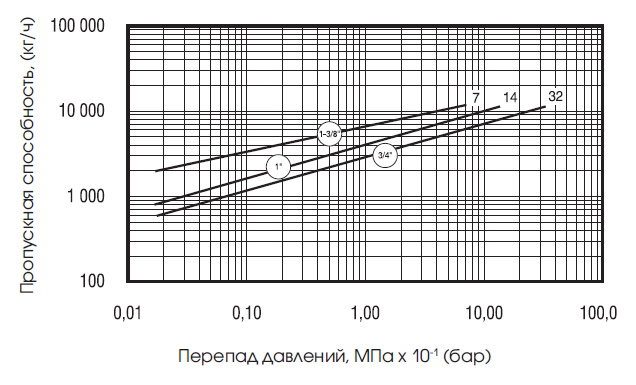

Модель AIC DN 50 мм

Примечание: по запросу поставляется со встроенным прерывателем вакуума. Максимально допустимое давление для прерывателя вакуума 1,0 МПа. Перегрев свыше 25 oС может привести к повреждению термостатического клапана выпуска воздуха.
