Конденсатный насос тип EPT 300,Armstrong (Бельгия/США)

DN 50–80 мм, PN1,0 МПа, Тмакс.250 oС, фланец/фланец

Горизонтальные низкопрофильные конденсатные насосы Серии ЕPT-300 «Armstrong» являются решением проблемы перемещения конденсата или других жидкостей из низких точек и полостей с низким давлением или вакуумом, к расположенным выше местам или в полости с более высоким давлением. Это происходит при минимальном техобслуживании и не нужна электроэнергия. Возвращаемый конденсат может иметь температуру, значительно выше допустимой для обычных электрических конденсатных насосов (99 oC), при отсутствии проблем герметичности сальниковых уплотнений и кавитации.

Особенности

Технические характеристики

Диаметр присоединения DN
50–50 		DN
80 x 50
Максимально допустимая температура 250 oC
Максимальное давление перекачиваемой жидкости 1,6 МПа
Давление рабочей среды (пар, воздух) 0,1–0,85 МПа
Максимальная вязкость 5o по Энглеру
Минимальная плотность 0,80 кг/дм3
Объем, перекачиваемый за цикл, л 45 45

Опции

  • Узел мерного стекла с защитным кожухом из латуни или кадмированой стали
  • Цифровой счетчик циклов
  • Съемная теплоизоляция

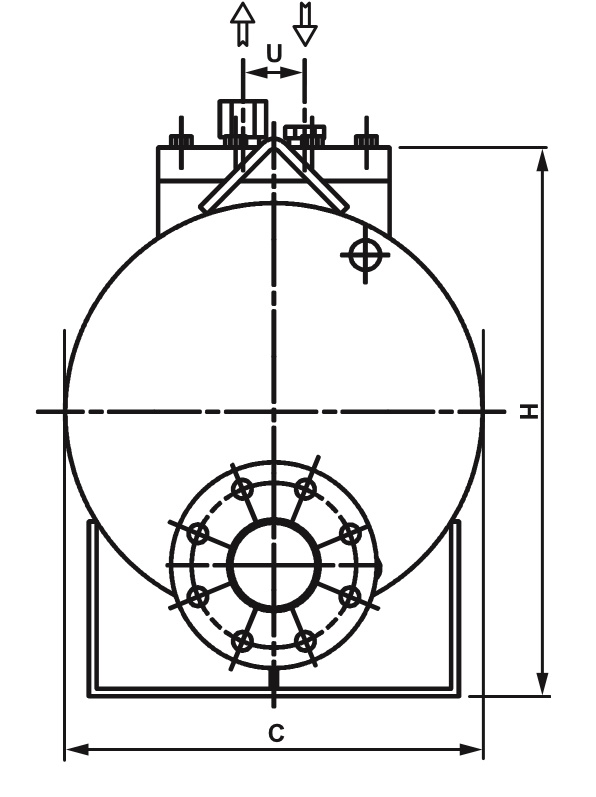

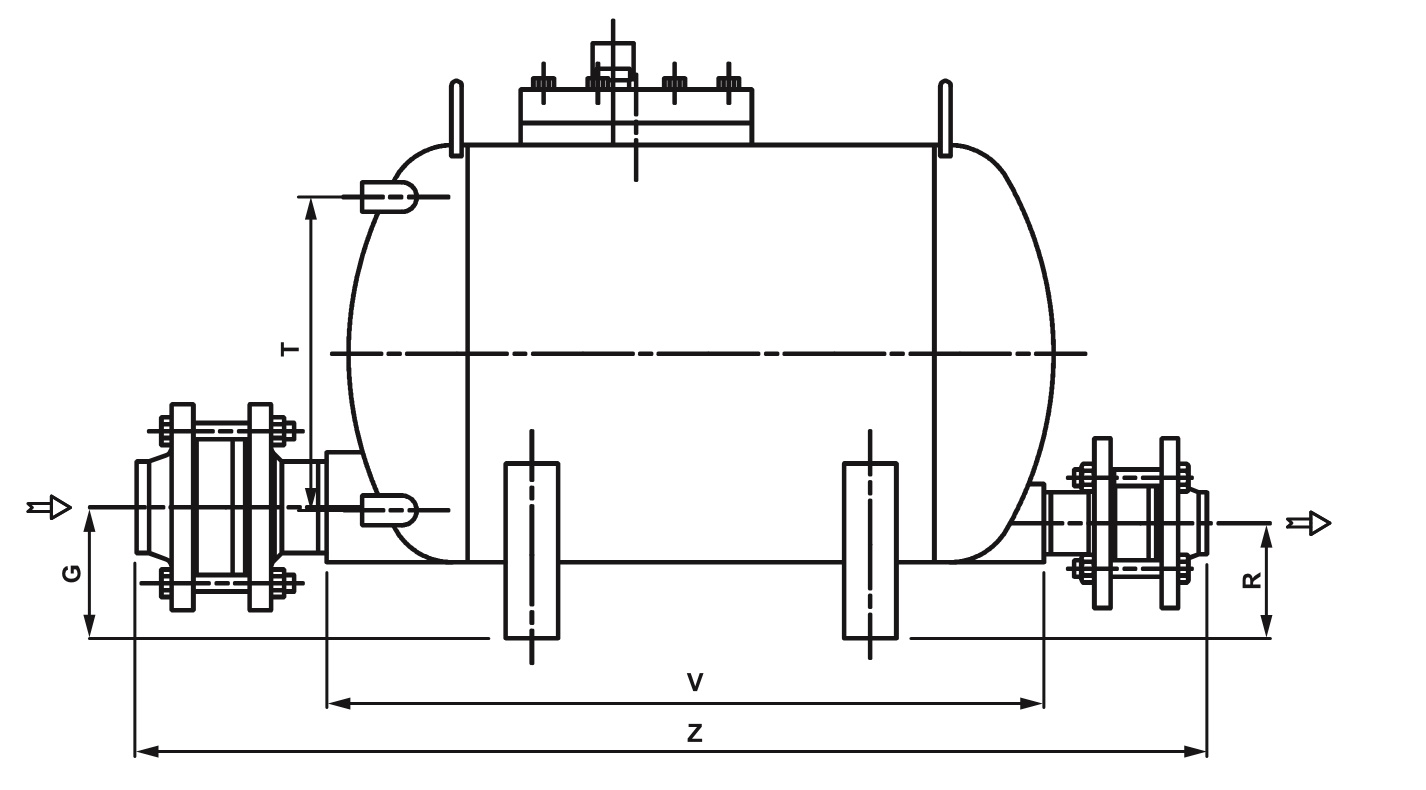

Габариты, мм

Модель EPT-308 EPT-312
«С» (диаметр) 406 406
«G» 140 140
«Н» 534 534
«R» 125 125
«Т» 305 305
«U» 57 57
«V» 700 700
«Z» 1 017 1 045
Свободное пространство над крышкой для ее демонтажа, мм 400 400
Вес, кг 77 87
Число болтов в крышке 8 8

Максимально допустимое давление (конструкция сосуда) 10 бари при 250 oC. Максимальное рабочее давление 9 бар.
На все модели нанесена маркировка CE в соответствии с PED (97/23/EC).

Материалы

Корпус и крышка Углеродистая сталь
«U» Stamp Прессованная без асбеста
Прокладка крышки Прессованная без асбеста
Болты SA — 193 Класс B7
Блок впускного клапана Нержавеющая сталь
Блок вентиляционного клапана Нержавеющая сталь
Шайбы клапанных блоков Оцинкованная сталь
Блок механизма Литая нержавеющая сталь
Пробка Сталь
Пружины Инконель X-750

Характеристики

Модель EPT-308 EPT-312
Вход DN 50 DN 80
Обратный клапан на входе DN 50 DN 80
Выход DN 50 DN 50
Обратный клапан на выходе DN 50 DN 50
Вход движущей среды 1/2" BSPT
Вентиляционное отверстие 1" BSPT
Отверстие под смотровое стекло (опция) 1/2" NPT
Отверстие под счетчик циклов (опция) 1/2" NPT

Производительность конденсатных насосов EPT-300 (величина подпора 300 мм)

Давление
Движущей среды 		Полный напор или противодавление ЕРТ-308 ЕРТ-312
DN 50 х DN 50 DN 80 х DN 50
Пар Воздух Пар Воздух
бар бар кг/ч кг/ч кг/ч кг/ч
1,0 0,35 3 130 4 175 4 080 5 580
1,7 4 620 4 945 5 990 6 440
3,5 4 810 5 035 6 850 7 170
5,0 4 900 5 125 6 940 7 305
7,0 5 080 по запросу 7 030 по запросу
8,5 5 260 по запросу 7 530 по запросу
1,7 1.0 3 175 4 580 4 080 5 080
3,5 4 355 4 945 5 805 6 260
5,0 4 875 5 035 6 440 6 805
7,0 4 945 по запросу 6 485 по запросу
8,5 5 130 по запросу 6 850 по запросу
2,5 1,5 3 220 4 175 3 675 5215
3,5 3 765 4 630 4 630 5 785
5,0 4 580 4 990 5 670 6 125
7,0 4 630 по запросу 5 760 по запросу
8,5 4 670 по запросу 5 900 по запросу
3,5 3,0 2 585 3 450 2 995 4 445
4,0 2 995 3 990 3 810 4 760
5,0 3 450 4 580 4 445 5 760
7,0 3 810 по запросу 4 580 по запросу
8,5 4 265 по запросу 4 670 по запросу
4,5 4,0 2 040 3 175 2 720 4 630
5,0 2 130 3 220 2 905 4 720
7,0 2 905 по запросу 3 220 по запросу
8,5 2 995 по запросу 3 360 по запросу

Прим.:Приведенные выше показатели пропускной способности — это результаты реально проведенных испытаний с конденсатом температурой не менее 93 oC.
Величина подпора измеряется от точки дренажа конденсатного бака до крышки насоса. Нагнетание за один цикл: 45 литров.

Коэффициент коррекции производительности для других величин подпора

Модель Величина подпора, мм
0 150 300 600 900
EPT-308 0,70 0,90 1,00 1,20 1,30
EPT-312 0,70 0,85 1,00 1,08 1,20

Прим.: Величина подпора — это расстояние от нижней точки ресивера (конденсатного бака) до верхней точки (крышки) насоса
