Конденсатный насос тип EPT 400, Armstrong (Бельгия/США)

DN 25-80 мм, PN 1,0 МПа, Тмакс.250 oС, фланец/фланец

Технические характеристики

Диаметр присоединения DN 25...80
Максимально допустимая температура 250 oC
Максимальное давление перекачиваемой жидкости 1,0 МПа
Давление рабочей среды (пар, воздух) 0,1–1,0 МПа
Максимальная вязкость 5o по Энглеру
Минимальная плотность 0,80 кг/дм3
Объем, перекачиваемый за цикл, л 29

Вертикальные конденсатные насосы Серии EPT-400 «Armstrong» являются решением проблемы перемещения конденсата или других жидкостей из низких точек и полостей с низким давлением или вакуумом, к расположенным выше местам или в полости с более высоким давлением. Это происходит при минимальном техобслуживании и не нужна электроэнергия. Возвращаемый конденсат может иметь температуру, значительно выше допустимой для обычных электрических конденсатных насосов (99 oC), при отсутствии проблем герметичности сальниковых уплотнений и кавитации.

Характеристики

  • Не требует электричества — в качестве рабочей среды используются менее дорогие источники — пар, воздух или инертные газы
  • Корпус — углеродистая сталь с маркировкой классов давления ASME 150/300 psi, или нержавеющая сталь
  • Взрывобезопасный — по своей природе
  • Благодаря прочному корпусу из углеродистой стали насос прослужит очень долго
  • Простота обслуживания. Нет протекающих уплотнений, нет проблем с крыльчатками и двигателем
  • Все внутренние детали из нержавеющей стали, а пружины — из высокопрочного и никель-хромового сплава Инконель X-750
  • Заменяемые и/или снимаемые снаружи клапаны — золотники и седла можно заменять или очищать, не снимая крышку насоса.

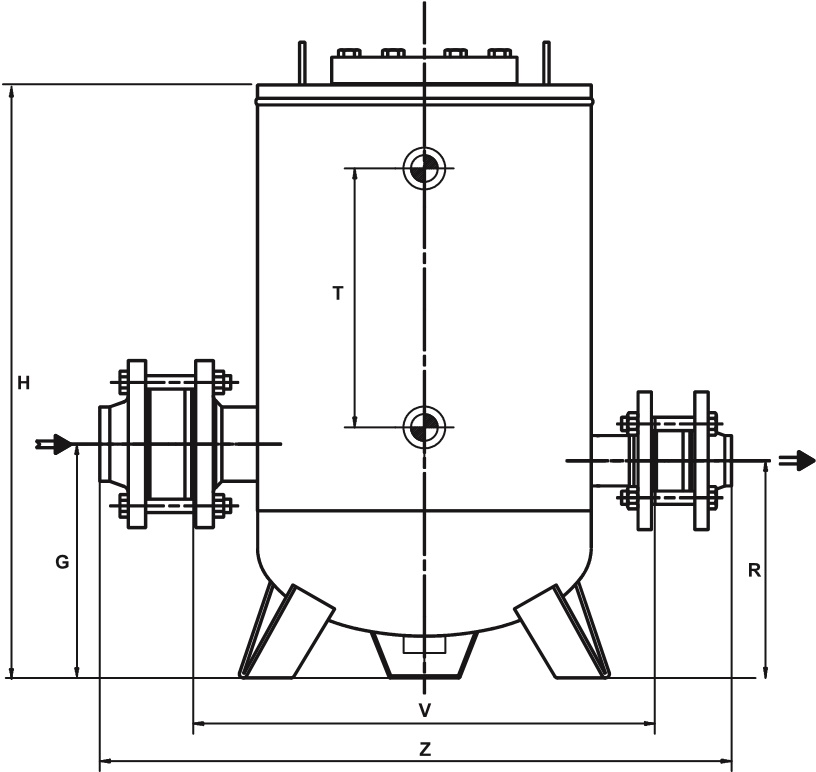

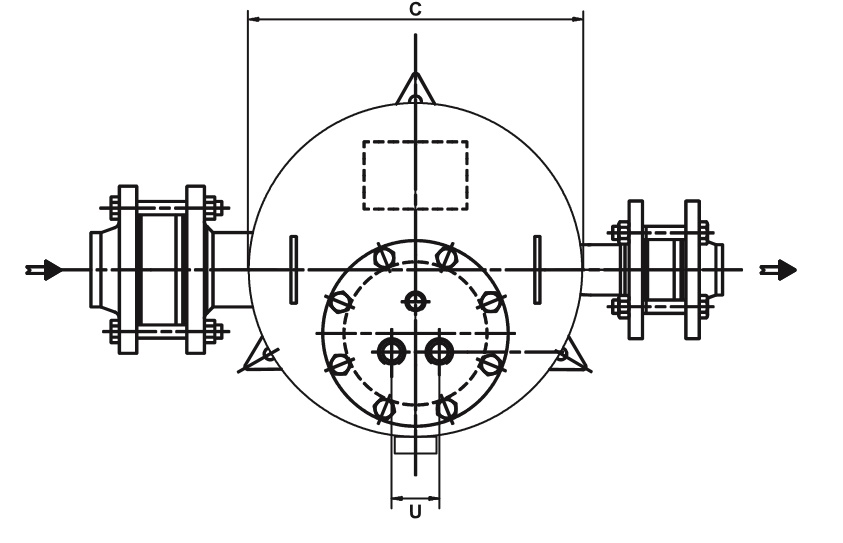

Характеристики (габаритные размеры в мм)

Номер модели EPT-404 EPT-406 EPT-408 EPT-412
мм мм мм мм
"C" 400 400 400 400
"G" 260 260 260 260
"H" 710 710 710 710
"R" 240 240 240 240
"T" 305 305 305 305
"U" 57 57 57 57
"V" 552 552 552 552
"Z" 680 710 730 750
Свободное пространство над крышкой для ее демонтажа, мм 400 400 400 400
Вес (кг) 67 71 75 88
Число болтов в крышке 8 8 8 8

Максимально допустимое давление (конструкция сосуда) 10 бар при 250С.

Максимальное рабочее давление 9 бар.

На все модели нанесена маркировка СЕ в соответствии с PED (97/23/EC)

Конденсатные насосы EPT-400: присоединительные размеры

Модель EPT-404 EPT-406 EPT-408 EPT-412
Вход DN 25 DN 40 DN 50 DN 80
Обратный клапан на входе DN 25 DN 40 DN 50 DN 80
Выход DN 25 DN 40 DN 50 DN 50
Обратный клапан на выходе DN 25 DN 40 DN 50 DN 50
Вход движущей среды 1/2" BSPT
Вентиляционный клапан 1" BSPT
Дренажное отверстие 1/2" NPT
Мерное стекло 1/2" BSPT
Счетчик циклов 1/2" BSPT

Материалы для изготовления конденсатного насоса EPT-400

Корпус и крышка Свариваемая сталь P265GH/P275HAD-Merkblatter
Прокладка крышки Прессованная без асбеста
Болты SA - 193 gr B7
Блок впускного клапана Нержавеющая сталь
Блок вентиляционного клапана Нержавеющая сталь
Шайбы клапанных блоков Оцинкованная сталь
Блок механизма Литая нержавеющая сталь
Пробка Сталь
Пружины Инконель X-750

Производительность конденсатных насосов EPT-400 (величина подпора 300-мм)

Давление движущей среды Полный напор или противодавление EPT-404 EPT-406 EPT-408 EPT-412
DN 25 x DN 25 DN 40 x DN 40 DN 50 x DN 50 DN 80 x DN 50
Пар Воздух Пар Воздух Пар Воздух Пар Воздух
бар бар кг/ч кг/ч кг/ч кг/ч кг/ч кг/ч кг/ч кг/ч
1,0 0,35 945 1120 1545 1670 2245 2420 3740 4045
1,7 1250 1320 2290 2430 3295 3495 5490 5815
3,5 1545 1610 2440 2454 3540 3680 5840 6060
5,0 1695 1750 2595 2645 3590 3695 5990 6160
7,0 1750 По требованию 2695 По требованию 3640 По требованию 6040 По требованию
8,5 1800 По требованию 2745 По требованию 3695 По требованию 6090 По требованию
1,7 1,0 1100 1260 1750 2010 2695 3090 3590 4130
3,5 1300 1400 2045 2210 3145 3395 5190 5615
5,0 1400 1475 2195 2370 3245 3445 5390 5715
7,0 1545 По требованию 2400 По требованию 3345 По требованию 5490 По требованию
8,5 1595 По требованию 2440 По требованию 3395 По требованию 5590 По требованию
2,5 1,5 1000 1170 1445 1710 2095 2470 3445 4070
3,5 1200 1335 2000 2245 2895 3195 4840 5410
5,0 1300 1400 2145 2270 2990 3245 4990 5440
7,0 1400 По требованию 2345 По требованию 3050 По требованию 5090 По требованию
8,5 1450 По требованию 2980 По требованию 3195 По требованию 5190 По требованию
3,5 3,0 945 1170 1595 2025 2170 2675 2895 3555
4,0 1100 1300 1800 2125 2545 3000 3445 4070
5,0 1200 1335 2000 2235 2845 3185 3790 4240
7,0 1250 По требованию 2095 По требованию 2990 По требованию 4045 По требованию
8,5 1350 По требованию 2245 По требованию 3095 По требованию 4240 По требованию
4,5 4,0 900 1200 1595 2145 1900 2520 2500 3315
5,0 1000 1220 1750 2320 2045 2580 2695 3445
7,0 1360 По требованию 1850 По требованию 2245 По требованию 2995 По требованию
8,5 1200 По требованию 1900 По требованию 2395 По требованию 3195 По требованию

Прим.: Приведенные выше показатели пропускной способности– это результаты реально проведенных испытаний с конденсатом температурой не менее 93 oC. Опубликованные данные получены при использовании обратных клапанов Armstrong.
Величина подпора измеряется от точки дренажа конденсатного бака до крышки насоса. Нагнетание за один цикл: 29 литров.

Коэффициент коррекции производительности для других величин подпора

Модель Величина подпора, мм
0 150 300 600 900
EPT-404 0,70 0,85 1,00 1,30 1,40
EPT-406 0,70 0,85 1,00 1,20 1,35
EPT-408 0,70 0,70 1,00 1,20 1,35
EPT-412 0,70 0,85 1,00 1,08 1,20

Прим.: Величина подпора — это расстояние от нижней точки ресивера (конденсатного бака) до верхней точки (крышки) насоса

Опции

  • Корпус и крышка из нержавеющей стали 316L
  • Узел мерного стекла с защитным кожухом из латуни или кадмированой стали
  • Цифровой счетчик циклов (открытые или закрытые системы; со вспомогательными контактами или без них)
  • Съемная теплоизоляция

Данный насос может быть пригоден для выполнения специфических задач. Проконсультируйтесь с заводом.
