Поплавковый конденсатоотводчик тип KD, Armstrong (Бельгия/США)

DN 50 - 80 мм, PN 2,5МПа, Тмакс. 343 ^oС, резьба/резьба, фланец/фланец

Применение

Используются для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования. Стабильно работают при переменном расходе и давлении, непрерывно отводят неконденсируемые газы (воздух, СО₂) с помощью встроенного термостатического клапана - это сбалансированный по давлению сильфон из фосфористой бронзы в корпусе из нержавеющей стали. Данный тип КОподвержен замерзанию.

Технические характеристики

Условный диаметр	50 - 80 мм
Условное давление	2,5 МПа
Максимальная рабочая температура	217 oС
Максимальный перепад давления	0,2/0,35 МПа - Ду50,65 2,1 МПа - Ду65,80
Минимальный перепад давления	0,01 МПа
Максимальное противодавление	99 %
Тип присоединения	Резьбовое Фланцевое
Установка	Горизонтальная

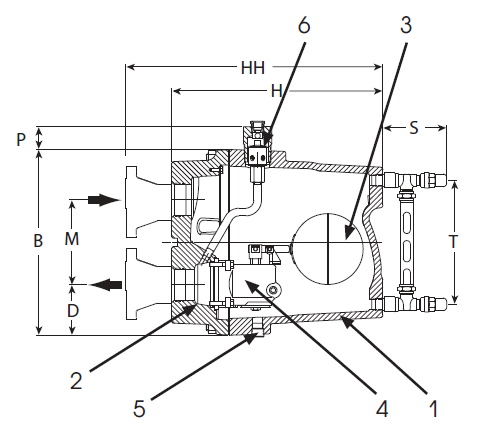

Спецификация материалов

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун ASTM A395
2	Крышка
3	Внутренние элементы	Нержавеющая сталь 304
4	Золотник и седло	Нержавеющая сталь
5	Дренажная пробка	Углеродистая сталь
6	Термостатический воздушный клапан	Сильфон (нержавеющая сталь, бронза)

Дополнительные опции:

1. По запросу поставляется со встроенным прерывателем вакуума. Максимально допустимое давление для прерывателя вакуума 1,0 МПа (укажите суффикс VB при заказе).
2. В случае использования в качестве влагоотделителя (для воздушных и газовых систем) необходимо указать суффикс LD при заказе. Конструкция LD была разработана, чтобы справляться с большими расходами при отводе воды и других жидкостей из воздуха или газов под давлением. чтобы предотвратить образование воздушных или газовых пробок, в верхней части корпуса предусмотрено отверстие для присоединения патрубка обратного сброса воздуха или газа в дренируемое оборудование.
3. Исполнение с контролером конденсата и устройством выпуска вторичного пара (укажите суффиксСС при заказе). Конструкция контролера конденсата (СС) была разработана, чтобы обеспечить высокую пропускную способность для таких условий работы, когда конденсат нужно поднять от места дренажа к конденсатоотводчику. При таких условиях, часто называемых сифонным дренажом,понижение давления вызывает вскипание части конденсата и образование пара вторичного вскипания. Обычный КО, неспособный разделять греющий пар и пар вторичного вскипания, закрывается и препятствует дренажу. В контролерах конденсата серии KD установлен закрепленный в верхней части корпуса жиклер для выпуска пара вторичного вскипания (и воздуха). Этот жиклер позволяет конденсатоотводчику надежно функционировать.
4. Исполнение со встроенным армированным смотровым стеклом P_max=1,7 МПа, T_max=218 ^oС - укажите суффикс GG при заказе.
За подробной информацией по дополнительным опциям обращайтесь к инженерам компании Академия Тепла.

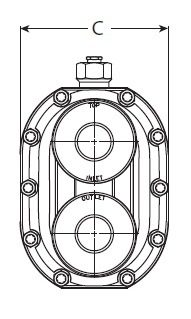

Габаритные размеры (мм)

Пропускные способности

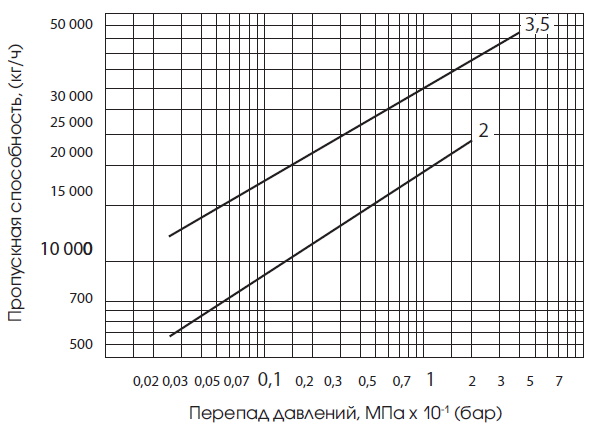

Модель 50 KD10

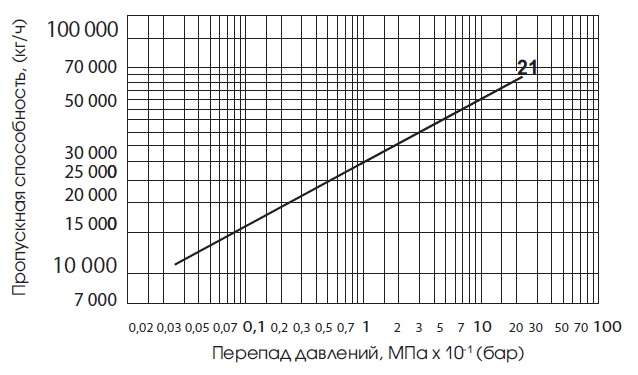

Модель 300 KD12

Модель 300 KD10

Код для заказа^# для стандартного клапана серии KD без дополнительных опций
