Балансировочный клапан АДЛ ГРАНБАЛАНС КБЧ, статический, СЕРИЯ 10, чугунный, DN40...500, PN16, фланцевый, рукоятка

Технические характеристики

Условный диаметр	40...500 мм
Условное давление	16 бар
Рабочая температура	до +120°С
Тип клапана	Статический
Тип присоединения	Фланцевое
Тип управления	Рукоятка

Применение

Балансировочные клапаны Гранбаланс КБЧ серии 10 предназначены для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования водным раствором этиленгликоля с концентрацией не более 50 %. Балансировочные клапаны Гранбаланс КБЧ обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры по всем веткам системы и комфортной работы системы отопления. Данная версия является обновленной по дизайну и своим характеристикам.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
FH01A630322	ГРАНБАЛАНС® Клапан балансировочный чугунный КБЧ.01.10.040.16, Ду 040, Ру16, Тмакс=120оС, ф/ф_NEW DESIGN	40	15257.64 ₽	уточняйте
FH01A720317	ГРАНБАЛАНС® Клапан балансировочный чугунный КБЧ.01.10.050.16, Ду 050, Ру16, Тмакс=120оС, ф/ф_НОВЫЙ ДИЗАЙН	50	14684.92 ₽	уточняйте
FH01A720319	ГРАНБАЛАНС® Клапан балансировочный чугунный КБЧ.01.10.065.16, Ду 065, Ру16, Тмакс=120оС, ф/ф_НОВЫЙ ДИЗАЙН	65	23692.88 ₽	уточняйте
FH01A630328	ГРАНБАЛАНС® Клапан балансировочный чугунный КБЧ.01.10.080.16, Ду 080, Ру16, Тмакс=120оС, ф/ф_NEW DESIGN	80	35689.39 ₽	уточняйте
FH01A720321	ГРАНБАЛАНС® Клапан балансировочный чугунный КБЧ.01.10.100.16, Ду 100, Ру16, Тмакс=120оС, ф/ф_НОВЫЙ ДИЗАЙН	100	38917.07 ₽	уточняйте
FH01A720323	ГРАНБАЛАНС® Клапан балансировочный чугунный КБЧ.01.10.125.16, Ду 125, Ру16, Тмакс=120оС, ф/ф_НОВЫЙ ДИЗАЙН	125	51646.69 ₽	уточняйте
FH01A630331	ГРАНБАЛАНС® Клапан балансировочный чугунный КБЧ.01.10.150.16, Ду 150, Ру16, Тмакс=120оС, ф/ф_NEW DESIGN	150	70805.09 ₽	уточняйте
FH01A720325	ГРАНБАЛАНС® Клапан балансировочный чугунный КБЧ.01.10.200.16, Ду 200, Ру16, Тмакс=120оС, ф/ф_НОВЫЙ ДИЗАЙН	200	163088.95 ₽	уточняйте
FH01A720327	ГРАНБАЛАНС® Клапан балансировочный чугунный КБЧ.01.10.250.16, Ду 250, Ру16, Тмакс=120оС, ф/ф_НОВЫЙ ДИЗАЙН	250	239529.67 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Статический балансировочный клапан АДЛ Гранбаланс КБЧ, DN65...300 мм, PN16бар , серия 10, рукоятка, ограничитель хода, фланцевый

ОПИСАНИЕ КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10

Основные преимущества

• Фиксация настройки клапана.
• Возможность полного закрытия клапана без необходимости в последующей перенастройке.
• Клапан может быть использован для полного перекрытия трубопровода.
• Возможность монтажа в любом положении.
• Высокая пропускная способность.
• Наличие двух шкал (грубо/точно) упрощает настройку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАЛАНСИРОВОЧНОГО КЛАПАНА ГРАНБАЛАНС КБЧ СЕРИЯ 10

Номинальный диаметр	DN 40...500 мм
Номинальное давление	PN 16 бар
Температура рабочей среды	–20... +120°C
Пропускная способность	39,86...4 180,0 м3/ч
Способ настройки	шкала на штурвале клапана
Тип балансировочного клапана	Статический
Тип присоединения	Фланцевое

МАРКИРОВКА КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10

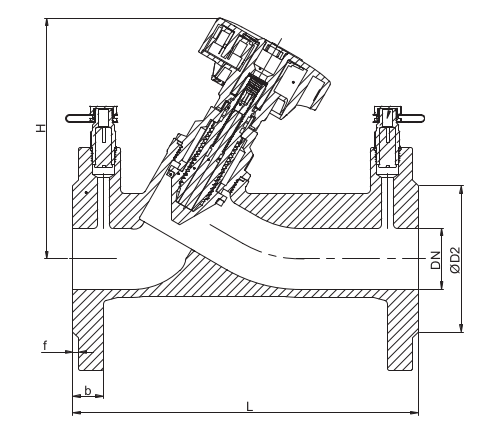

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10

Артикул	DN	L	D	H	Kv, (м3/ч)	Масса, кг	Схема
FH01A720315	40	200	150	135	39,86	4,4
FH01A720317	50	230	165	150	81	9,5
FH01A720319	65	290	185	204	93	13
FH01A720320	80	310	200	220	103	17,2
FH01A720321	100	350	220	245	194	25,1
FH01A720323	125	400	250	260	229	34
FH01A720324	150	480	285	280	402	48
FH01A720325	200	600	340	468	702	93
FH01A720327	250	730	405	503	1124	135
FH01A720328	300	850	460	545	1296	185
FH01A720329	350	980	520	651	2250	305
FH01A720330	400	1100	580	718	3050	416
FH01A720331	450	1200	640	698	3720	557
FH01A720332	500	1250	715	755	4180	600

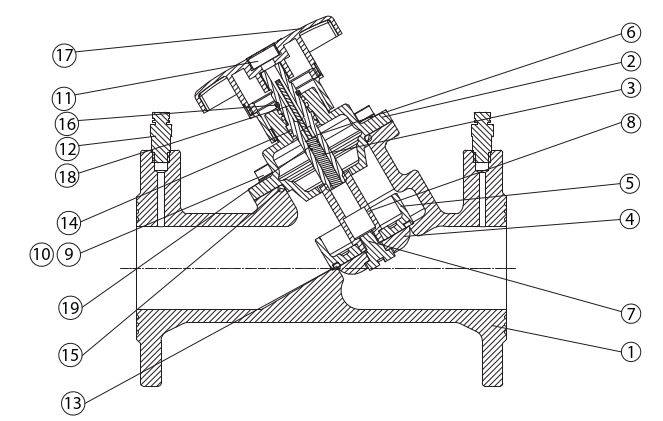

МАТЕРИАЛЫ КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10

№	Позиция	Материал	Схема
1	Корпус	Ковкий чугун GGG40
2	Крышка	Ковкий чугун GGG40
3	Втулка	Ковкий чугун GGG40
4	Диск	Ковкий чугун GGG40
5	Гильза штока	Латунь HPb59-1
6	Шток	Латунь HPb59-1
7	Соединительный болт	Латунь HPb59-1
8	Штифт	Нержавеющая сталь SS304
9	Внутренний шестигранный болт	Оцинкованная сталь
10	Прокладка	Оцинкованная сталь
11	Болт	Оцинкованная сталь
12	Ниппель	Латунь HPb59-1
13	Уплотнение	EPDM
14	Уплотнительно кольцо (шток)	EPDM
15	Уплотнительно кольцо (крышка)	EPDM
16	Соединительное кольцо	Нержавеющая сталь SS304
17	Рукоятка	Нейлон
18	Винт	Нержавеющая сталь SS304
19	Уплотнительное кольцо (штифт)	EPDM

ПРОПУСКНАЯ СПОСОБНОСТЬ КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10

Обороты рукоятки	DN, (мм)
Обороты рукоятки	40	50	65	80	100	125	150	200	250	300	350	400	450	500
1	8	6	7	7	12	17	17	41	56	56	170	238	275	352
2	14,4	16	18	13	20	28	39	97	138	134	261	393	465	611
3	20,6	30	34	17	35	51	78	157	236	233	405	587	685	928
4	27,8	40	48	31	49	82	115	254	291	302	597	808	900	1289
5	34,6	48	59	53	78	118	154	398	451	372	795	1100	1284	1634
6	39,9	59	69	71	113	141	209	523	575	570	1030	1440	1634	1983
7		65	80	83	138	162	251	587	658	764	1246	1678	1947	2413
8		76	87	90	166	180	322	645	764	852	1527	1946	2364	2804
9		81	93	103	194	229	402	702	902	947	1707	2238	2694	3212
10									998	1055	1884	2522	2970	3528
11									1042	1195	2048	2689	3270	3774
12									1124	1275	2162	2894	3535	3992
13										1296	2250	3050	3720	4180
