БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ
/
BALLOREX DRV

BALLOREX DRV

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

БРОЕН DRV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ DN 015-050 резьба/резьба

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Детали корпуса Латунь
Шар Латунь/Хром
Уплотнения EPDM/PTFE
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная температура 135 oС
Минимальная температура -20 oС
Максимальное давление PN 25
Рекомендуемый перепада давления 0,01...1,5 бар
Резьба Внутренняя цилиндрическая
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул DN Присоединение Kvs клапана(м 3/ч) Масса (кг)
435 0010 L-001003 015 G 1/2" 1,62 0,23
435 0010 S-001003 015 G 1/2" 2,11 0,23
445 0010 L-001003 020 G 3/4" 4,26 0,29
445 0010 S-001003 020 G 3/4" 4,81 0,29
455 0010 S-001003 025 G 1" 9,94 0,47
465 0010 S-001003 032 G 1 1/4" 13,3 1,01
475 0010 S-001003 040 G 1 1/2" 23,3 1,24
485 0010 S-001003 050 G 2" 35,3 1,80
ГАБАРИТНЫЕ РАЗМЕРЫ (мм)/th>
Артикул A B C D
435 0010 L-001003 57 75 104 76
435 0010 S-001003 57 75 104 76
445 0010 L-001003 62 75 106 79
445 0010 S-001003 62 75 106 79
455 0010 S-001003 75 122 113 83
465 0010 S-001003 88 122 166 109
475 0010 S-001003 98 122 171 113
485 0010 S-001003 115 122 180 120

Функциональность 2в1:

Статический (ручной) балансировочный клапан БРОЕН с запорно-регулирующей функцией заменят собой два элемента трубопроводной арматуры: балансировочный клапан и шаровой кран. Такое решение уменьшает капитальные затраты при строительстве, а также экономит место под установку арматуры.

Предназначение:

Клапан предназначен для работы в системах отопления, тепло- и холодоснабжения с водой или водным раствором этилен - или пропиленгликоля с концентрацией не более 50%. Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Запорное устройство обеспечивает класс герметичности «А». Все типы исполнения клапанов DRV не имеют штуцеров для измерения расхода.

Применение:

  • системы теплоснабжения вентиляционных приточных установок;
  • системы тепло- и холодоснабжения фанкойлов;
  • одно - и двухтрубные системы отопления;
  • тепловые пункты и котельные;
  • ГВС и ХВС.

ВНИМАНИЕ!
РЕГУЛИРОВАНИЕ РАСХОДА ПОВОРОТОМ РУКОЯТКИ НЕ ДОПУСКАЕТСЯ.

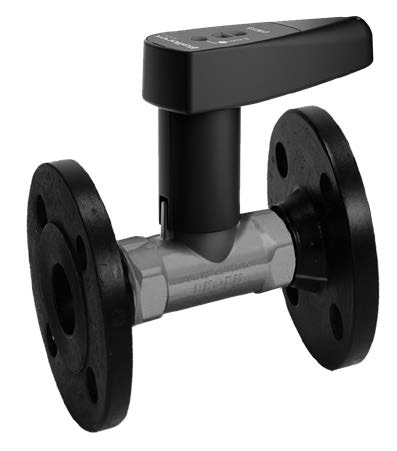

БРОЕН DRV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ DN 015-050 фланец/фланец

Функциональность 2в1:

Статический (ручной) балансировочный клапан БРОЕН с запорно-регулирующей функцией заменят собой два элемента трубопроводной арматуры: балансировочный клапан и шаровой кран. Такое решение уменьшает капитальные затраты при строительстве, а также экономит место под установку арматуры.

Предназначение:

Клапан предназначен для работы в системах отопления, тепло- и холодоснабжения с водой или водным раствором этилен - или пропиленгликоля с концентрацией не более 50%. Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Запорное устройство обеспечивает класс герметичности «А». Все типы исполнения клапанов DRV не имеют штуцеров для измерения расхода.

Применение:

  • системы теплоснабжения вентиляционных приточных установок;
  • системы тепло- и холодоснабжения фанкойлов;
  • одно - и двухтрубные системы отопления;
  • тепловые пункты и котельные;
  • ГВС и ХВС.

ВНИМАНИЕ!
РЕГУЛИРОВАНИЕ РАСХОДА ПОВОРОТОМ РУКОЯТКИ НЕ ДОПУСКАЕТСЯ.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Детали корпуса Латунь
Шар Латунь/Хром
Уплотнения EPDM/PTFE
Фланцы Сталь 20
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная температура 135 oС
Минимальная температура -20 oС
Максимальное давление PN 16 (PN 25*)
Рекомендуемый перепада давления 0,01...1,5 бар
Тип присоединения Фланцевое

ПРИМЕЧАНИЯ * По запросу.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул DN Kvs (м3/ч) Масса (кг)
435 0510 L-001005 015 1,62 1,81
435 0510 S-001005 015 2,11 1,81
445 0510 L-001005 020 4,26 2,22
445 0510 S-001005 020 4,81 2,22
455 0510 S-001005 025 9,94 3,01
465 0510 S-001005 032 13,3 4,26
475 0510 S-001005 040 23,3 5,44
485 0510 S-001005 050 35,3 7,3
ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Артикул A B C D
435 0510 L-001005 97 75 104 76
435 0510 S-001005 97 75 104 76
445 0510 L-001005 117 75 106 79
445 0510 S-001005 117 75 106 79
455 0510 S-001005 130 122 113 83
465 0510 S-001005 153 122 166 109
475 0510 S-001005 173 122 171 113
485 0510 S-001005 190 122 180 120

БРОЕН DRV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ

ЗНАЧЕНИЯ ПАРАМЕТРА Kv (ПРОПУСКНОЙ СПОСОБНОСТИ)
Значение преднастройки Тип исполнения и условный проход клапана DN
015 L 015 S 020 L 020 S 025 S 032 S 040 S 050 S
0,0 0,08 0,26 0,09 0,32 0,92 1,95 2,60 5,37
0,5 0,08 0,26 0,14 0,39 1,05 2,07 2,95 5,98
1,0 0,10 0,27 0,25 0,49 1,26 2,32 3,48 6,95
1,5 0,12 0,29 0,39 0,63 1,54 2,66 4,13 8,07
2,0 0,16 0,33 0,54 0,78 1,86 3,05 4,86 9,24
2,5 0,20 0,39 0,70 0,94 2,21 3,49 5,66 10,41
3,0 0,25 0,45 0,87 1,12 2,58 3,97 6,50 11,58
3,5 0,30 0,52 1,04 1,30 2,97 4,47 7,39 12,77
4,0 0,37 0,60 1,22 1,50 3,38 5,00 8,31 14,02
4,5 0,44 0,69 1,40 1,71 3,80 5,55 9,27 15,35
5,0 0,52 0,78 1,60 1,93 4,24 6,12 10,27 16,78
5,5 0,61 0,89 1,81 2,16 4,71 6,73 11,31 18,32
6,0 0,71 1,00 2,03 2,41 5,21 7,36 12,38 19,95
6,5 0,82 1,13 2,27 2,66 5,73 8,02 13,49 21,65
7,0 0,93 1,26 2,53 2,93 6,29 8,70 14,63 23,39
7,5 1,05 1,40 2,79 3,20 6,88 9,41 15,83 25,13
8,0 1,16 1,55 3,07 3,48 7,49 10,14 17,09 26,89
8,5 1,28 1,70 3,37 3,78 8,13 10,90 18,45 28,70
9,0 1,40 1,86 3,67 4,10 8,78 11,70 19,96 30,66
9,5 1,52 2,00 3,99 4,47 9,43 12,55 21,69 32,98
9,9 1,62 2,11 4,26 4,81 9,94 13,28 23,31 35,29
