ТЕХНИЧЕСКИЙ
/
БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ
/
BALLOREX DRV DN65-200 СС и ФФ

BALLOREX DRV DN65-200 СС и ФФ

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

БРОЕН DRV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ DN 065-200 сварка/сварка

Функциональность 2в1:

Статический (ручной) балансировочный клапан БРОЕН с запорно-регулирующей функцией заменят собой два элемента трубопроводной арматуры: балансировочный клапан и шаровой кран. Такое решение уменьшает капитальные затраты при строительстве, а также экономит место под установку арматуры.

Предназначение:

Клапан предназначен для работы в системах отопления и охлаждения, тепло- и холодоснабжения с водой или водным раствором этилен - или пропиленгликоля с концентрацией не более 50%. Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Запорное устройство обеспечивает класс герметичности «А». Все типы исполнения клапанов DRV не имеют штуцеров для измерения расхода.

Применение:

  • системы теплоснабжения вентиляционных приточных установок;
  • системы тепло- и холодоснабжения фанкойлов;
  • одно - и двухтрубные системы отопления;
  • тепловые пункты и котельные;
  • ГВС и ХВС.

ВНИМАНИЕ!
РЕГУЛИРОВАНИЕ РАСХОДА ПОВОРОТОМ РУКОЯТКИ НЕ ДОПУСКАЕТСЯ.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Детали корпуса Сталь 20
Шар DN 065-125 Никелированная латунь
Шар DN 150-200 Нержавеющая сталь
Уплотнения EPDM/PTFE/Viton
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная температура 150 oС
Минимальная температура -29 oС
Максимальное давление PN 16
Рекомендуемый перепад давления 0,01...1,5 бар
Тип присоединения Сварное
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул DN Kvs клапана (м3/ч) Рекоменд. расход (л/с) Масса (кг)
391 6000-606005 065 49,11 3,02-10,35 5,3
392 6000-606005 080 70,94 6,4-18,38 8,1
393 6000-606005 100 116,22 10,95-39,75 12,6
394 6000-606005 125 116,22 10,95-39,75 14,3
395 6000-606005 150 317,00 23,71-63,51 30
396 6000-606005 200 422,00 41,86-100,47 36

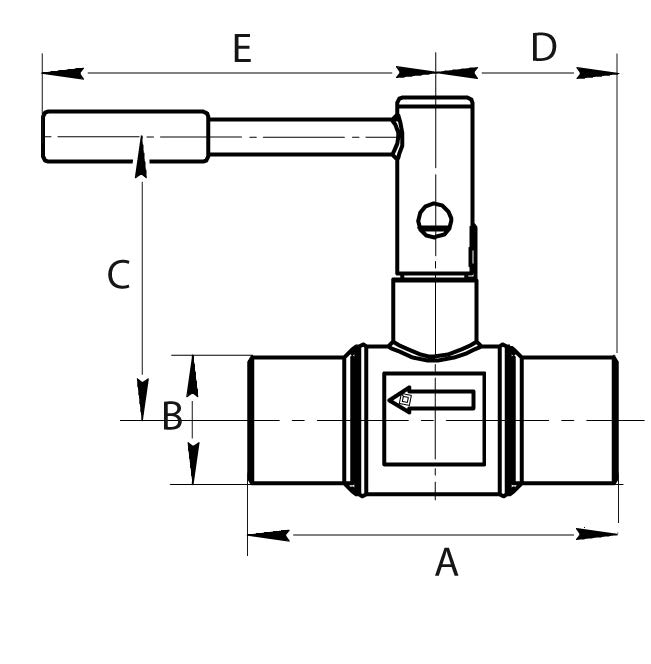

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Артикул A B C D E
391 6000-606005 188 76 170,5 94 235
392 6000-606005 195 89 189,5 97,5 235
393 6000-606005 215 108 221,5 107,5 240
394 6000-606005 348 133 221,5 174 240
395 6000-606005 263 159 316 131,5 475
396 6000-606005 480 219 316 240 475

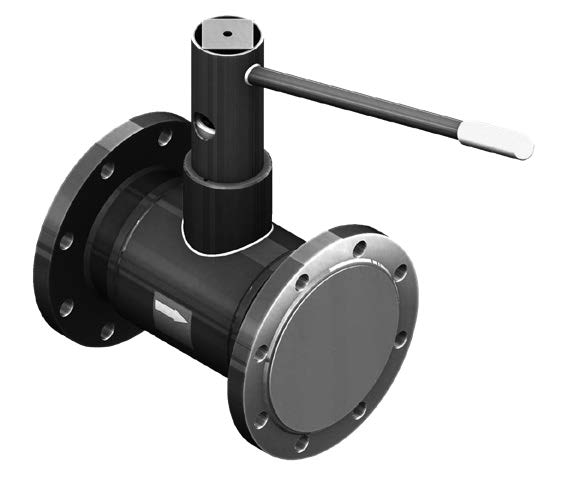

БРОЕН VENTURI DRV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ DN 065-200 фланец/фланец

Функциональность 2в1:

Статический (ручной) балансировочный клапан БРОЕН с запорно-регулирующей функцией заменят собой два элемента трубопроводной арматуры: балансировочный клапан и шаровой кран. Такое решение уменьшает капитальные затраты при строительстве, а также экономит место под установку арматуры.

Предназначение:

Клапан предназначен для работы в системах отопления и охлаждения, тепло- и холодоснабжения с водой или водным раствором этилен - или пропиленгликоля с концентрацией не более 50%. Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Запорное устройство обеспечивает класс герметичности «А». Все типы исполнения клапанов VENTURI DRV не имеют штуцеров для измерения расхода.

Применение:

  • системы теплоснабжения вентиляционных приточных установок;
  • системы тепло- и холодоснабжения фанкойлов;
  • одно - и двухтрубные системы отопления;
  • тепловые пункты и котельные;
  • ГВС и ХВС.

ВНИМАНИЕ!
РЕГУЛИРОВАНИЕ РАСХОДА ПОВОРОТОМ РУКОЯТКИ НЕ ДОПУСКАЕТСЯ.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Детали корпуса Сталь 20
Шар DN 065-125 Никелированная латунь
Шар DN 150-200 Нержавеющая сталь
Уплотнения EPDM/PTFE/Viton
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная температура 150 oС
Минимальная температура -29 oС
Максимальное давление PN 16 (PN 25*)
Рекомендуемый перепад давления 0,01...1,5 бар
Тип присоединения Фланцевое

ПРИМЕЧАНИЯ* По запросу.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул DN Kvs клапана (м3/ч) Рекоменд. расход (л/с) Масса (кг) Кол-во отв. на фланце
391 6100-606005 065 49,11 3,02-10,35 12,5 8
392 6100-606005 080 70,94 6,4-18,38 15,38 8
393 6100-606005 100 116,22 10,95-39,75 21,93 8
394 6100-606005 125 116,22 10,95-39,75 26,82 8
395 6100-606005 150 317,00 23,71-63,51 45,88 8
396 6100-606005 200 422,00 41,86-100,47 55,56 12

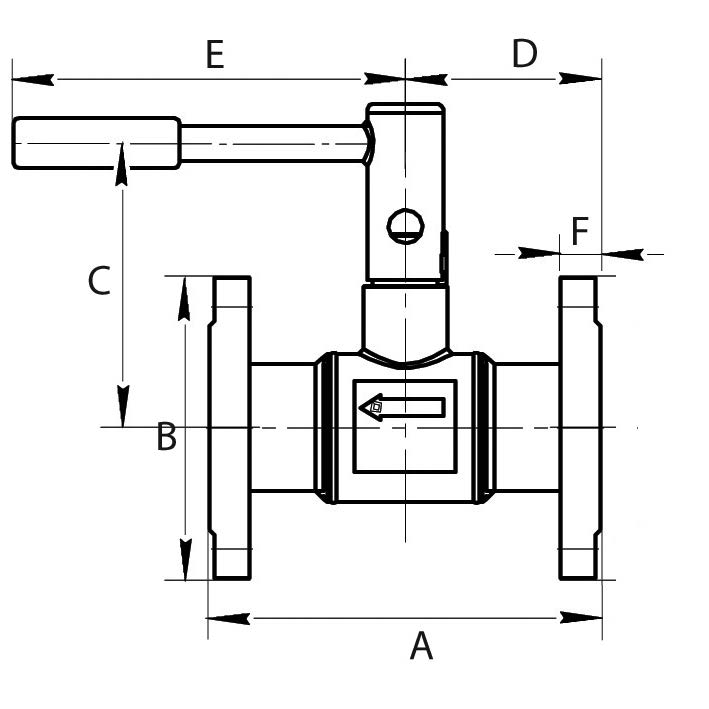

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Артикул A B C D E F
391 6100-606005 200 180 170,5 100 234,5 24
392 6100-606005 210 195 189,5 105 237 24
393 6100-606005 230 215 221,5 115 241 26
394 6100-606005 363 245 221,5 181,5 241 28
395 6100-606005 280 280 316 140 475 28
396 6100-606005 496 335 316 248 475 30
