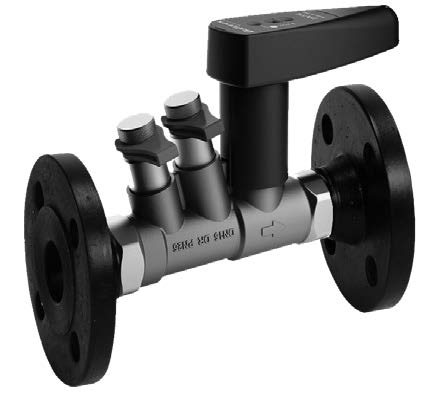

БРОЕН VENTURI FORDV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫDN 015-050 резьба/резьба

Функциональность 2в1:

Статический (ручной) балансировочный клапан БРОЕН с запорно-регулирующей функцией заменят собой два элемента трубопроводной арматуры: балансировочный клапан и шаровой кран. Такое решение уменьшает капитальные затраты при строительстве, а также экономит место под установку арматуры.

Предназначение:

Клапан предназначен для работы в системах отопления, тепло- и холодоснабжения с водой или водным раствором этилен - или пропиленгликоля с концентрацией не более 50%.

Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Ограничение расхода осуществляется до расчетного значения по показаниям штатного расходомера, подключаемого к измерительным портам клапана. Запорное устройство обеспечивает класс герметичности «А». К моделям с дренажным краном может быть подключена импульсная трубка от регулятора перепада давления БРОЕН DP.

Все типы исполнения клапанов VENTURI FODRV имеют штуцеры для измерения перепада давления, расхода.

Применение:

  • системы теплоснабжения вентиляционных приточных установок;
  • системы тепло- и холодоснабжения фанкойлов;
  • одно - и двухтрубные системы отопления;
  • тепловые пункты и котельные;
  • ГВС и ХВС.

ВНИМАНИЕ!
РЕГУЛИРОВАНИЕ РАСХОДА ПОВОРОТОМ РУКОЯТКИ НЕ ДОПУСКАЕТСЯ.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Детали корпуса Латунь
Шар Латунь/Хром
Уплотнения EPDM/PTFE
Измерительный порт Латунь/Никель
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ*
Максимальная температура 135 oС**
Минимальная температура -20 oС
Максимальное давление PN 25
Рекомендуемый перепад давления 0,01...1,5 бар
Резьба Внутренняя цилиндрическая

ПРИМЕЧАНИЯ

* Модели муфтовых клапанов VENTURI FODRV DN 015-050 с дренажным краном имеют идентичные технические характеристики. Коды по каталогу: 4Х5 5000 Х - 001003.

** При использовании высокотемпературных измерительных штуцеров.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул DN Присоед. Kvs клапана (м3/ч) Kvm изм. сопла (м3/ч) Kп* Рекоменд. расход (л/ч) ?Pсигнал (кПа) Масса (кг)
435 0000 L-001003 015 G 1/2" 0,63 0,359 0,33 62-266 3-55 0,41
435 0000 S-001003 015 G 1/2" 1,62 0,746 0,21 130-533 3-51 0,41
435 0000 H-001003 015 G 1/2" 2,49 1,56 0,39 267-1170 3-56 0,41
445 0000 L-001003 020 G 3/4" 1,43 0,746 0,27 130-533 3-51 0,50
445 0000 S-001003 020 G 3/4" 2,82 1,56 0,31 267-1170 3-56 0,50
445 0000 H-001003 020 G 3/4" 5,72 2,95 0,27 511-2170 3-54 0,50
455 0000 S-001003 025 G 1" 7,54 2,95 0,15 511-2170 3-54 0,67
455 0000 H-001003 025 G 1" 12,1 6,01 0,25 1044-4500 3-56 0,67
465 0000 H-001003 032 G 1 1/4" 13,2 6,01 0,21 1044-4500 3-56 1,27
475 0000 H-001003 040 G 1 1/2" 22,0 9,20 0,17 1580-6770 3-54 1,66
485 0000 H-001003 050 G 2" 36,0 17,1 0,17 2950-12600 3-55 2,37

ПРИМЕЧАНИЯ

коэффициент пропорциональности, посредством которого можно пересчитать значение считываемого расходомером перепада давления на диафрагме в перепад давления на клапане: ?Pклапана = Кп х ?Psignal

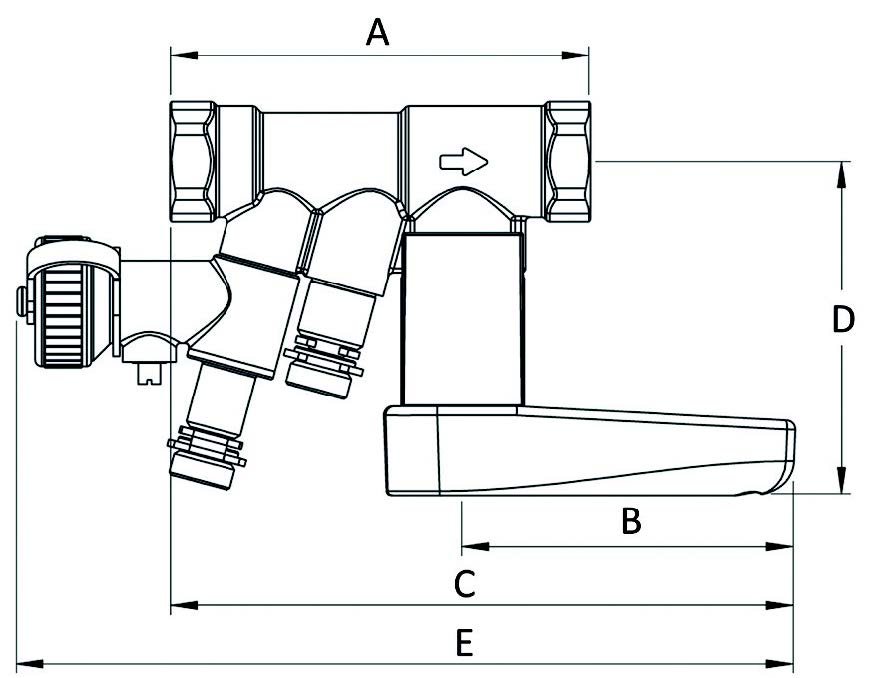

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Артикул A B C D E
435 0000 L-001003 94 75 140 76
435 0000 S-001003 94 75 140 76
435 0000 H-001003 94 75 140 76
445 0000 L-001003 100 75 144 79
445 0000 S-001003 100 75 144 79
445 0000 H-001003 100 75 144 79
455 0000 S-001003 112 75 150 83
455 0000 H-001003 112 75 150 83
465 0000 H-001003 130 122 208 109
475 0000 H-001003 140 122 213 113
485 0000 H-001003 156 122 221 120

БРОЕН VENTURI FORDV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ DN 015-050 фланец/фланец

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Детали корпуса Латунь
Шар Латунь/Хром
Уплотнения EPDM/PTFE
Измерительный порт Латунь/Никель
Фланцы Сталь 20
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ*
Максимальная температура 135 oС**
Минимальная температура -20 oС
Максимальное давление PN 16 (PN 25)***
Рекомендуемый перепад давления 0,01...1,5 бар
Тип присоединения Фланцевое

ПРИМЕЧАНИЯ

* Модели фланцевых клапанов VENTURI FODRV DN 015-050 с дренажным краном имеют идентичные технические характеристики. Коды по каталогу: 4Х5 5500 Х - 001005.

** При использовании высокотемпературных измерительных штуцеров.

*** По запросу.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул DN Kvs клапана (м3/ч) Kvm изм. сопла (м3/ч) Кп* Рекоменд. расход (л/ч) ?Pсигнал (кПа) Масса (кг)
435 0500 L-001005 015 0,63 0,359 0,32 62-266 3-55 1,99
435 0500 S-001005 015 1,62 0,746 0,21 130-533 3-51 1,99
435 0500 H-001005 015 2,49 1,56 0,39 267-1170 3-56 1,99
445 0500 L-001005 020 1,43 0,746 0,27 130-533 3-51 2,43
445 0500 S-001005 020 2,81 1,56 0,31 267-1170 3-56 2,43
445 0500 H-001005 020 5,72 2,95 0,27 511-2170 3-54 2,43
455 0500 S-001005 025 7,54 2,95 0,15 511-2170 3-54 3,21
455 0500 H-001005 025 12,1 6,01 0,25 1044-4500 3-56 3,21
465 0500 H-001005 032 13,2 6,01 0,21 1044-4500 3-56 4,52
475 0500 H-001005 040 22,0 9,20 0,17 1580-6770 3-54 5,86
485 0500 H-001005 050 36,0 17,1 0,17 2950-12600 3-55 7,87

ПРИМЕЧАНИЯ

коэффициент пропорциональности, посредством которого можно пересчитать значение считываемого расходомером перепада давления на диафрагме в перепад давления на клапане: ?Pклапана = Кп х ?Psignal

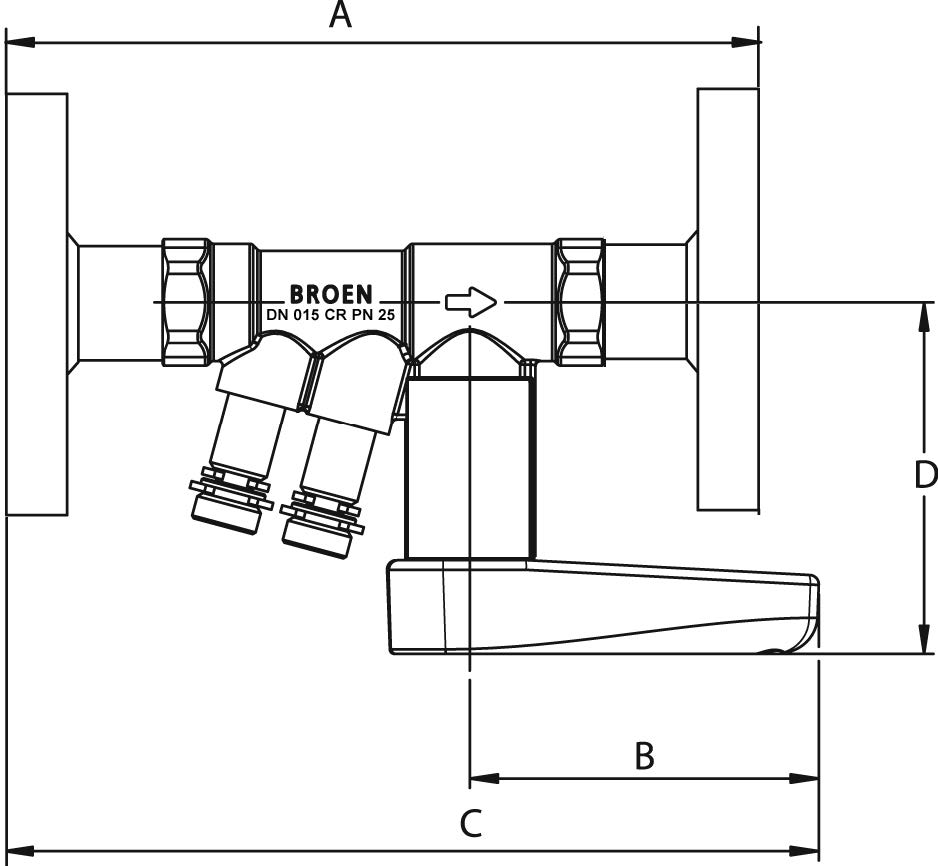

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Артикул A B C D E
435 0500 L-001005 134 75 160 76
435 0500 S-001005 134 75 160 76
435 0500 H-001005 134 75 160 76
445 0500 L-001005 155 75 172 79
445 0500 S-001005 155 75 172 79
445 0500 H-001005 155 75 172 79
455 0500 S-001005 167 75 178 83
455 0500 H-001005 167 75 178 83
465 0500 H-001005 195 122 241 109
475 0500 H-001005 215 122 251 113
485 0500 H-001005 231 122 259 120

Функциональность 2в1:

Статический (ручной) балансировочный клапан БРОЕН с запорно-регулирующей функцией заменят собой два элемента трубопроводной арматуры: балансировочный клапан и шаровой кран. Такое решение уменьшает капитальные затраты при строительстве, а также экономит место под установку арматуры.

Предназначение:

Клапан предназначен для работы в системах отопления, тепло- и холодоснабжения с водой или водным раствором этилен - или пропиленгликоля с концентрацией не более 50%.

Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Ограничение расхода осуществляется до расчетного значения по показаниям штатного расходомера, подключаемого к измерительным портам клапана. Запорное устройство обеспечивает класс герметичности «А». К моделям с дренажным краном может быть подключена импульсная трубка от регулятора перепада давления БРОЕН DP.

Все типы исполнения клапанов VENTURI FODRV имеют штуцеры для измерения перепада давления, расхода.

Применение:

  • системы теплоснабжения вентиляционных приточных установок;
  • системы тепло- и холодоснабжения фанкойлов;
  • одно - и двухтрубные системы отопления;
  • тепловые пункты и котельные;
  • ГВС и ХВС.

ВНИМАНИЕ!
РЕГУЛИРОВАНИЕ РАСХОДА ПОВОРОТОМ РУКОЯТКИ НЕ ДОПУСКАЕТСЯ.
