БРОЕН VENTURI FODRV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ DN 250-600 фланец/фланец

Предназначение:

Статический (ручной) балансировочный клапан БРОЕН совмещает функции балансировочного клапана и запорного устройства. Все типы исполнения клапанов VENTURI FODRV имеют штуцеры для измерения перепада давления, расхода. Клапан предназначен для работы в системах отопления, тепло- и холодоснабжения с водой или водным раствором этилен - или пропиленгликоля с концентрацией не более 50%. Дросселирование потока производится путем изменения площади проходного сечения поворотного затвора. Ограничение расхода осуществляется до расчетного значения по показаниям штатного расходомера, подключаемого к измерительным портам клапана. Запорное устройство обеспечивает класс герметичности «А».

Применение:

  • системы теплоснабжения вентиляционных приточных установок;
  • системы тепло- и холодоснабжения фанкойлов;
  • одно - и двухтрубные системы отопления;
  • тепловые пункты и котельные;
  • ГВС и ХВС.
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Детали корпуса Сталь 20/Чугун
Диск Нержавеющая сталь
Уплотнения EPDM/NBR
Измерительный порт Латунь/Никель
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная температура 120 oС
Минимальная температура -20 oС
Максимальное давление PN 16
Рекомендуемый перепад давления 0,01...1,5 бар
Тип присоединения Фланцевое (EN 1092-1)
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул DN Kvs клапана (м3/ч) Kvm изм. сопла (м3/ч) Рекомендуемый расход
л/с м3/ч
394 0600-680009 250 2540 861 41-157 148-565
394 1200-680009 300 4850 1513 72-226 259-814
394 1800-680009 350 -* 2030 126-304 454-1093
394 2400-680009 400 -* 2610 162-394 583-1420
394 3000-680009 450 -* 3240 201-493 723-1780
394 3600-680009 500 -* 4050 242-602 873-2170
394 4200-680009 600 -* 5450 333-846 1200-3040

ПРИМЕЧАНИЯ

* DN 350-600 данные по запросу.

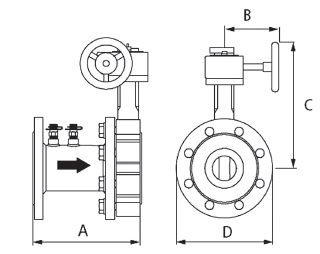

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Артикул A B C D
394 0600-680009 411 180 465 405
394 1200-680009 465 180 535 460
394 1800-680009 552 241,5 557 520
394 2400-680009 570,5 340 666 580
394 3000-680009 680 340 691 640
394 3600-680009 751 340 751 715
394 4200-680009 878 476 938 840
ЗНАЧЕНИЯ ПАРАМЕТРА Kv (ПРОПУСКНОЙ СПОСОБНОСТИ)
DN 065 DN 080 DN 100
Значение преднастройки Kv Kvm* Значение преднастройки Kv Kvm* Значение преднастройки Kv Kvm*
0 1,10 59 0 3,41 138 0 6,02 186,5
3 4,19 3 7,52 3 12,00
6 7,65 6 13,17 6 22,93
9 11,50 9 19,25 9 34,59
12 15,73 12 25,55 12 47,03
15 20,35 15 32,40 15 62,12
18 25,34 18 40,31 18 81,03
21 30,71 21 49,64 21 101,67
24 36,46 24 60,21 24 116,22
27 42,60 27 70,94
30 49,11
DN 125 DN 150 DN 200
Значение преднастройки Kv Kvm* Значение преднастройки Kv Kvm* Значение преднастройки Kv Kvm*
0 6,02 186,5 0 7,40 375 0 166,05 356
3 12,00 3 34,54 3 187,21
6 22,93 6 60,44 6 213,62
9 34,59 9 87,58 9 236,66
12 47,03 12 119,65 12 260,74
15 62,12 15 155,42 15 285,87
18 81,03 18 194,89 18 313,10
21 101,67 21 235,59 21 339,28
24 116,22 24 277,53 24 367,55
27 317,00 27 394,77
30 422,00

ПРИМЕЧАНИЯ

*Параметр «Kvm» применим только для балансировочного клапана БРОЕН VENTURI FODRV

НАСТРОЙКА БАЛАНСИРОВОЧНОГО КЛАПАНА БРОЕН VENTURI FODRV И БРОЕН DRV ШЕСТИГРАННЫМ КЛЮЮЧОМ
DN клапана Размер шестигранного ключа
15-25 3 мм
32-50 5 мм
65-125 7 мм
150-200 14 мм
