ТЕХНИЧЕСКИЙ
/
БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ
/
BALLOREX FODRV DN65-200 СС и ФФ

BALLOREX FODRV DN65-200 СС и ФФ

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

БРОЕН VENTURI FODRV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ DN 065-200 сварка/сварка

Функциональность 2в1:

Статический (ручной) балансировочный клапан БРОЕН с запорно-регулирующей функцией заменят собой два элемента трубопроводной арматуры: балансировочный клапан и шаровой кран. Такое решение уменьшает капитальные затраты при строительстве, а также экономит место под установку арматуры.

Предназначение:

Клапан предназначен для работы в системах отопления и охлаждения, тепло- и холодоснабжения с водой или водным раствором этилен - или пропиленгликоля с концентрацией не более 50%. Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Запорное устройство обеспечивает класс герметичности «А». Все типы исполнения клапанов DRV не имеют штуцеров для измерения расхода.

Применение:

  • системы теплоснабжения вентиляционных приточных установок;
  • системы тепло- и холодоснабжения фанкойлов;
  • одно - и двухтрубные системы отопления;
  • тепловые пункты и котельные;
  • ГВС и ХВС.

ВНИМАНИЕ!
РЕГУЛИРОВАНИЕ РАСХОДА ПОВОРОТОМ РУКОЯТКИ НЕ ДОПУСКАЕТСЯ.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Детали корпуса Сталь 20
Шар DN 065-125 Никелированная латунь
Шар DN 150-200 Нержавеющая сталь
Уплотнения EPDM/PTFE/Viton
Измерительный порт Латунь/Никель
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная температура 135 oС
Минимальная температура -29 oС
Максимальное давление PN 16
Рекомендуемый перепад давления 0,01...1,5 бар
Тип присоединения Сварное
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул DN Kvs клапана (м3/ч) Kvm изм. сопла (м3/ч) Рекоменд. расход (л/с) ?Pсигнал (кПа) Масса (кг)
394 7000-606005 065 49,11 59 3,02-10,35 3,4-39,9 5,4
394 7600-606005 080 70,94 138 6,4-18,38 2,8-23,00 8,7
394 8000-606005 100 116,22 186,5 10,95-39,75 4,47-58,87 13,3
394 8800-606005 125 116,22 186,5 10,95-39,75 4,47-58,87 15,2
394 9400-606005 150 317,00 375 23,71-63,51 5,18-37,20 31
395 0000-606005 200 422,00 356 41,86-100,47 17,92-103,22 38

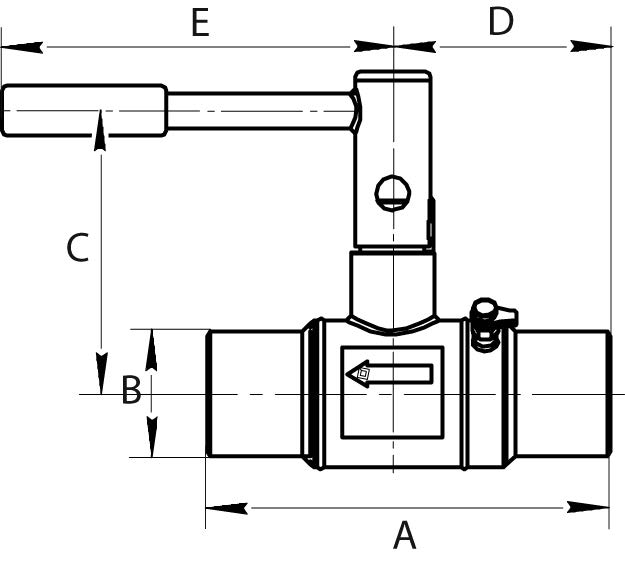

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Артикул A B C D E
394 7000-606005 258 76 170 140 235
394 7600-606005 265 89 190 140 235
394 8000-606005 285 108 222 150 242
394 8800-606005 366 133 222 191 242
394 9400-606005 333 159 316 177 488
395 0000-606005 499 219 316 259 488

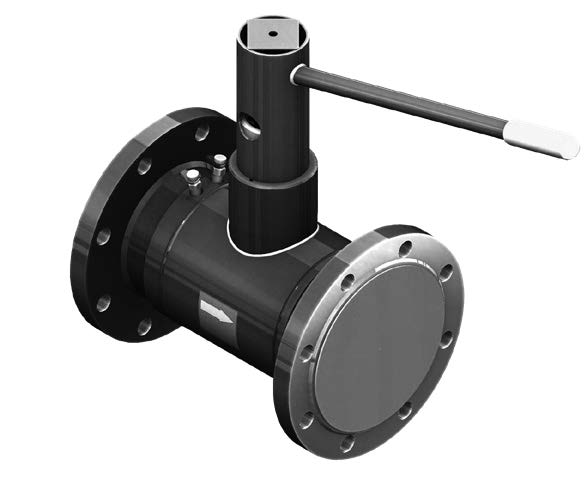

БРОЕН VENTURI FODRV СТАТИЧЕСКИЕ (РУЧНЫЕ) БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ DN 065-200 фланец/фланец

Функциональность 2в1:

Статический (ручной) балансировочный клапан БРОЕН с запорно-регулирующей функцией заменят собой два элемента трубопроводной арматуры: балансировочный клапан и шаровой кран. Такое решение уменьшает капитальные затраты при строительстве, а также экономит место под установку арматуры.

Предназначение:

Клапан предназначен для работы в системах отопления, тепло- и холодоснабжения с водой или водным раствором этилен - или пропиленгликоля с концентрацией не более 50%.

Дросселирование потока производится путем изменения площади проходного сечения в отсечном шаре, определяемой положением регулировочного штока клапана. Изменение положения штока клапана осуществляется вращением шестигранного ключа. Ограничение расхода осуществляется до расчетного значения по показаниям штатного расходомера, подключаемого к измерительным портам клапана. Запорное устройство обеспечивает класс герметичности «А». К моделям с дренажным краном может быть подключена импульсная трубка от регулятора перепада давления БРОЕН DP.

Все типы исполнения клапанов VENTURI FODRV имеют штуцеры для измерения перепада давления, расхода.

Применение:

  • системы теплоснабжения вентиляционных приточных установок;
  • системы тепло- и холодоснабжения фанкойлов;
  • одно - и двухтрубные системы отопления;
  • тепловые пункты и котельные;
  • ГВС и ХВС.

ВНИМАНИЕ!
РЕГУЛИРОВАНИЕ РАСХОДА ПОВОРОТОМ РУКОЯТКИ НЕ ДОПУСКАЕТСЯ.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Детали корпуса Сталь 20
Шар DN 065-125 Никелированная латунь
Шар DN 150-200 Нержавеющая сталь
Уплотнения EPDM/PTFE/Viton
Измерительный порт Латунь/Никель
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная температура 135 oС
Минимальная температура -29 oС
Максимальное давление PN 16
Рекомендуемый перепад давления 0,01...1,5 бар
Тип присоединения Фланцевое

ПРИМЕЧАНИЯ* По запросу.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Артикул DN Kvs клапана (м3/ч) Kvm изм. сопла (м3/ч) Рекоменд. расход (л/с) ?Pсигнал (кПа) Масса (кг) Кол-во отв. на фланце
394 7100-606005 065 49,11 59 3,02-10,35 3,4-39,9 12,2 8
394 7700-606005 080 70,94 138 6,4-18,36 2,8-23,00 16 8
394 8100-606005 100 116,22 186,5 10,95-39,75 4,47-58,87 22,8 8
394 8900-606005 125 116,22 186,5 10,95-39,75 4,47-58,87 27,8 8
394 9500-606005 150 317,00 375 23,71-63,51 5,18-37,20 46 8
395 0100-606005 200 422,00 356 41,86-100,47 17,92-103,22 58 12

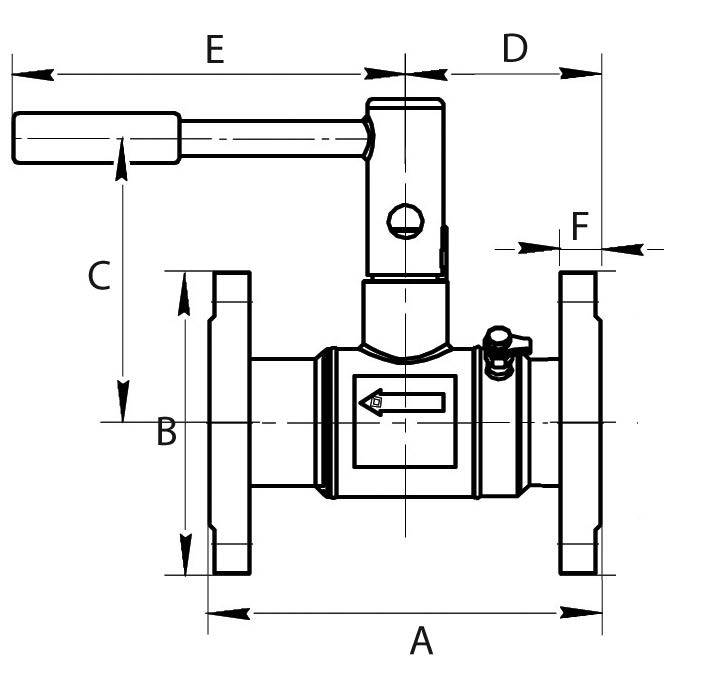

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Артикул A B C D E F
394 7100-606005 270 180 170 146 235 24
394 7700-606005 280 195 190 146 235 24
394 8100-606005 300 215 222 158 242 26
394 8900-606005 381 245 222 199 242 28
394 9500-606005 350 280 316 187 475 28
395 0100-606005 515 335 316 267 475 30
