Применение

Краны шаровые регулирующие БИВАЛ® (КШР) объединяют в себе функции балансировочного крана и запорного шарового крана для систем тепло- и хладоснабжения, систем теплоснабжения вентиляционных приточных установок и фанкойлов, систем отопления, утилизации тепла в технологических процессах и технологических установках, тепловых пунктах и котельных.

По заказу КШР БИВАЛ® могут быть выполнены в хладостойком исполнении.

Основные технические характеристики

Функции

КШР БИВАЛ® соединяют в себе три различных функции:

1. Балансировка

Шар, имеющий оригинальное проходное сечение установлен внутри крана. Для регулировки потока ручку крана поворачивают в секторе, ограниченном углом 90^o. Расход среды меняется от 0 до максимального для каждого DN. Положение ручки фиксируется специальным ограничителем: «скобой». В случае закрытия крана положение скобы не меняется и повторная настройка крана не требуется.

2. Отпирание / запирание потока

Кран может быть использован в качестве отсечного шарового крана. При закрытии / открытии шарового крана настройка проходного сечения не требуется.

3. Измерение давления в системе, перепада давления на кране и расхода

Измерение давления в системе, расход и перепад давления может измеряться при помощи расходомера Vir T450F в различных единицах (настраивается в меню расходомера). Для ввода измерительного щупа используются измерительные порты, отмеченные красной и синей метками.

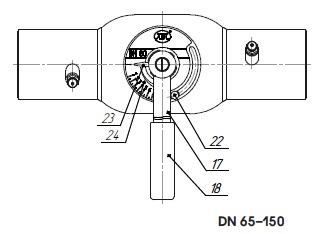

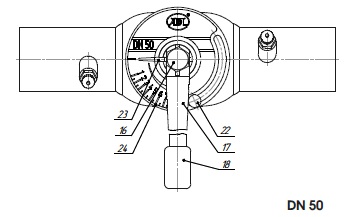

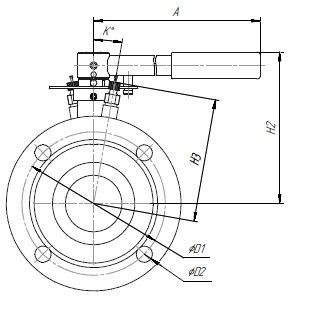

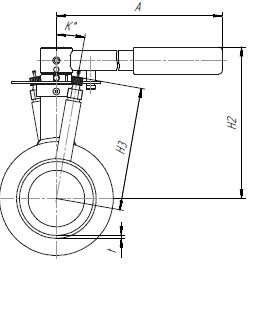

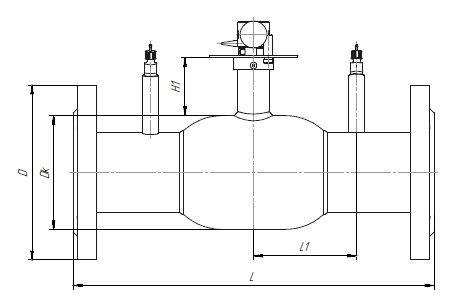

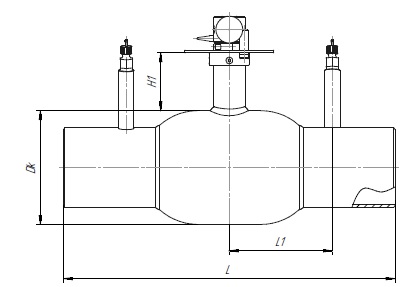

КШР DN 50-150, Сварка/сварка Фланец/фланец

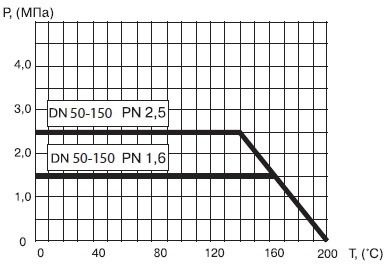

Зависимость «Температура-Давление»

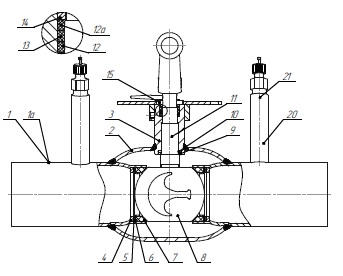

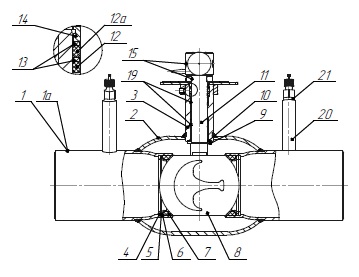

Спецификация

* Пружина тарельчатая 65Г, 51ХФА

Углеродистая сталь — сталь 20, Р235TR1, 09Г2C, 11MnNi5-3, 13MnNi6-3

Нержавеющая сталь — 12Х18Н10, 20Х13,AISI 304,

Уплотнитель резиновый — ЕРDM, фторкаучук (Viton), фторсиликон (FVMQ)

Полипропилен — полипропилен ГОСТ 26996-87

Фторопласт — Ф4К20.

** Нержавеющая сталь с фторопластовым покрытием

Подбор крана

Если известны расход воды (Q) через кран и падение давления ( Р) на кране, то величину Кv данного крана можно получить по формуле:

Таким образом, размер и настройка крана могут быть вычислены с помощью таблицы, представленной на этой странице. В качестве альтернативы можно использовать диаграмму перепада давления на следующей странице.

Пример подбора

Дано: расход воды (Q) = 20 м³/ч

Падение давления ( Р)= 10 кПа

Найти: размер и настройку крана.

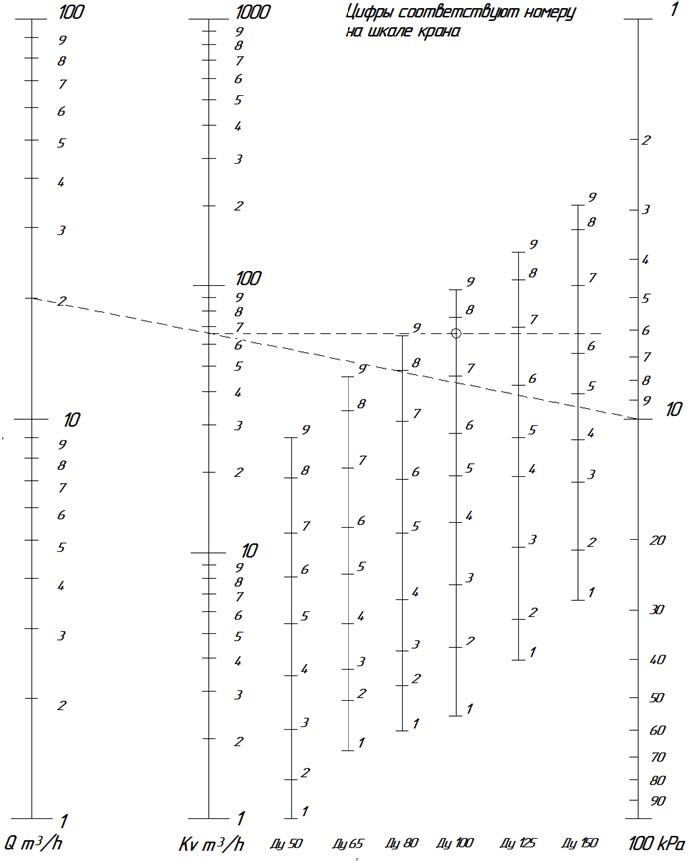

Соедините заданные значения Q и ?Р на графике (следующая страница) прямой линией. Пересечение с осью Кv дает требуемую величину Кv, равную 66 мі для данного крана. Из этой точки проведите горизонтальную линию до пересечения с настроечными шкалами DN 50–150. Выберите минимальный подходящий размер (или тот, который совпадает с существующей трубой) и снимите значение настройки.

В данном случае: DN 100 при настройке 7,7.

Инструкция по установке

Краны могут быть установлены в горизонтальном или вертикальном положении. Удобнее всего установка в горизонтальном положении, шкалой вверх.
Поток через клапан должен идти в направлении, указанном стрелкой на шкале.

Требуемый прямой участок перед краном должен составлять 5 диаметров трубы «до» в обычном случае и 10 диаметров «до» в случае установки сразу за насосом

Для рукоятки крана при положении «открыто/закрыто» требуется свободный сектор вращения 90^o с радиусом:

DN 50 200 мм

DN 65–80 350 мм

DN 100–125 400 мм

DN 150 700 мм
