Блок концевых выключателей АРХИМЕД серия УРАЛ, для поворотных пневмоприводов, взрывозащищённый, -60....+80°C, IP67

Технические характеристики

Тип датчиков	электромеханические индуктивные
Степень защиты	IP67
Рабочая температура	-60....+80°С
Тип пневмопривода	Поворотный
Взрывозащита	есть, 1Ex db / 1Ex ia
Установка пилотного клапана	возможна

Применение

Блок концевых выключателей Архимед серии УРАЛ - это промышленная линейка, которая позволяет широко её использовать их в различных отраслях промышленности, например, таких как нефтегазовая, нефтехимическая, при добыче, транспортировке и переработке нефти, масла, бензина, на химических и лакокрасочных предприятиях, на электростанциях, на ЦБК и т.д. Блок концевых выключателей ЯМАЛ обладает исполнением в корпусе из нержавеющей стали, корпус имеет защиту по IP67. Взрывозащищенное исполение, а так же эксплуатация при температуре окружающей среды до -60°С делают его незаменимым во многих отраслях. Возможна установка индуктивных и электромеханических датчиков, герконов, трансмиттеров и потенциометров ( от одного до 4-х штук), а так же пилотного клапана.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Блок концевых выключателей АРХИМЕД тип УРАЛ, для поворотных пневмоприводов, взрывозащищённый, -60....+80°C, IP67

ОПИСАНИЕ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД УРАЛ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД УРАЛ

Оснащение / тип датчика	SPDT - электромеханические микровыключатели - 230В/50Гц - 10А; 24DC - 3А (1Ex db) SPDT - электромеханические микровыключатели - 5-30В DC - 0,1А (1Ex ia) NAMUR-Индуктивные датчики положения - 8,2 Вольт - 0,003А
Степень защиты	IP67
Температура. окружающей среды	-63°C…+80°C (во взрывонепроницаемой оболочке) -60°C…+73°C (с искробезопасными цепями)
Способ монтажа	NAMUR VDI/VDE 3845
Визуальный 3D индикатор	0° красный ЗАКРЫТО / 90° зеленый ОТКРЫТО
Количество установливаемых датчиков	от 1 до 4-х
Маркировка взрывозащиты	1Ex db IIC T6 Gb X, Ex tb IIIC T85°C Db X 1Ex ia IIC T6 Gb X, Ex tb IIIC T85°C Db X
Количество рабочих циклов	не менее 1 000 000
Резьба под кабельный ввод	2 x NPT3/4” или 2 х М20х1,5 (2 переходника в комплекте)
ОПЦИИ:	Пилотный клапан с 1, 2 соленоидами. Напряжение катушки пилотного клапана: 24В/50 Гц, 24В/DC, 1ф/220В/50Гц Тип датчика : N - индуктивный, R - геркон, E - трансмиттер, P - потенциометр, D - эл-мех. DPDT Исполнение в корпусе из нержавеющей стали Индивидуальное исполнение настройки угла срабатывания датчиков

сертификат ТР ТС 012/2011 ЕАЭС

МАТЕРИАЛЫ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД УРАЛ

Позиция	Материал
Корпус и крышка	Литьевой алюминий с полиэстровым покрытием / Нержавеющая сталь AISI304/316L
Колпак	Ударопрочный УФ-устойчивый поликарбонат
Вал и крепежные детали	Нержавеющая сталь
Уплотнительные кольца	Силикон

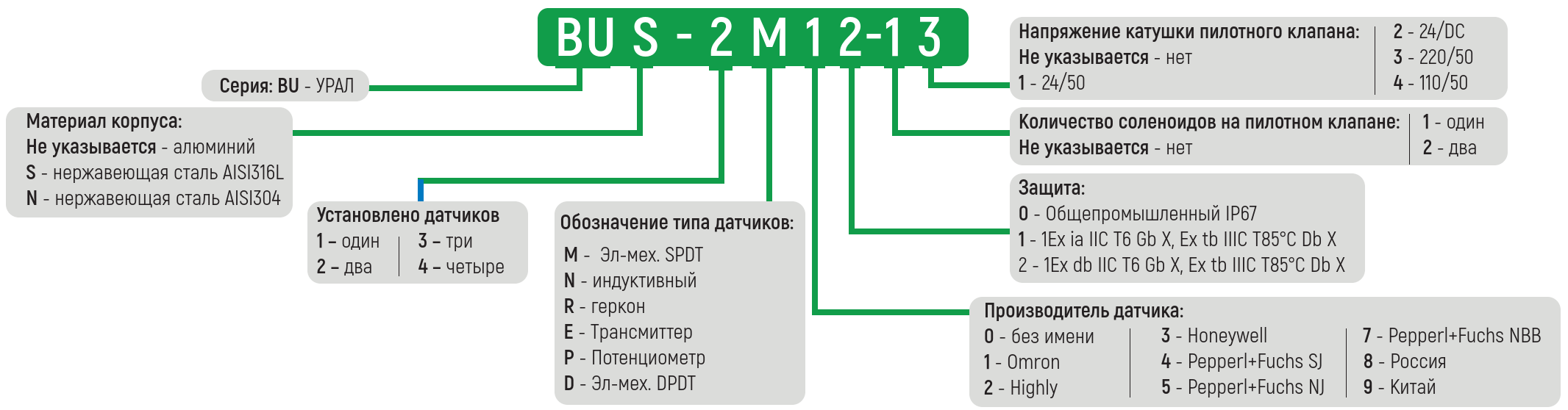

МАРКИРОВКА БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД УРАЛ

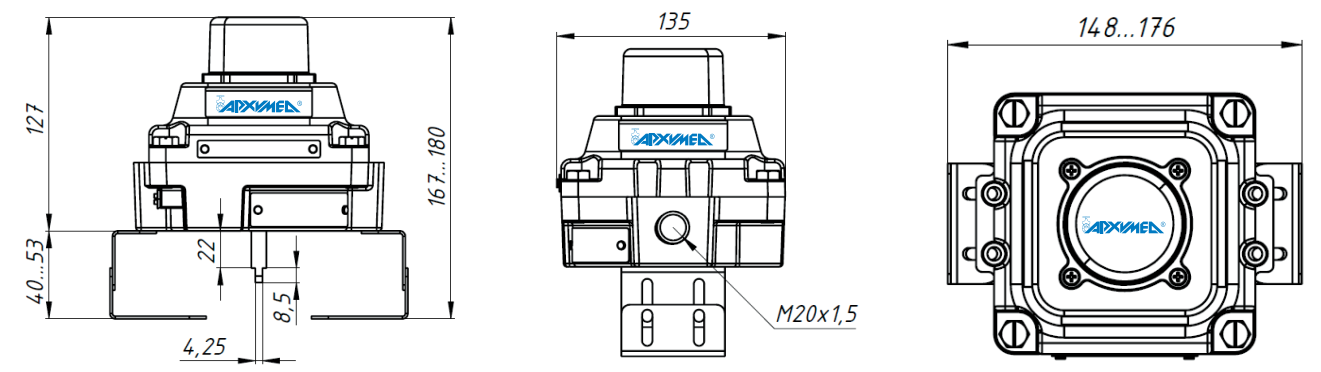

ГАБАРИТНЫЕ РАЗМЕРЫ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД УРАЛ

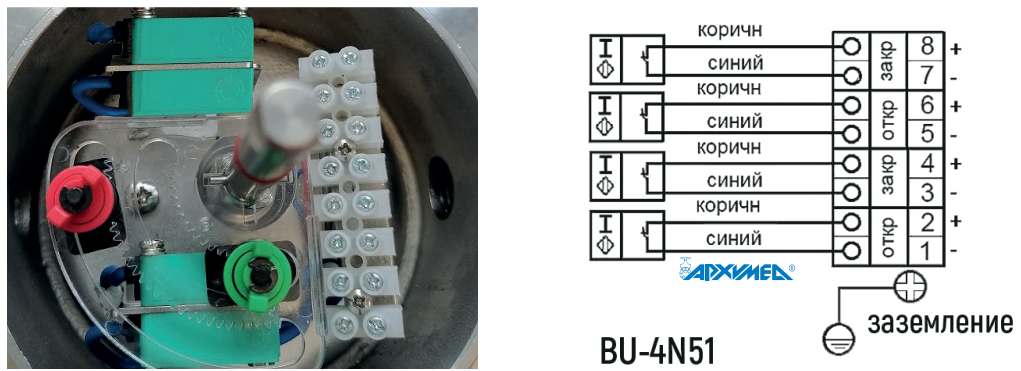

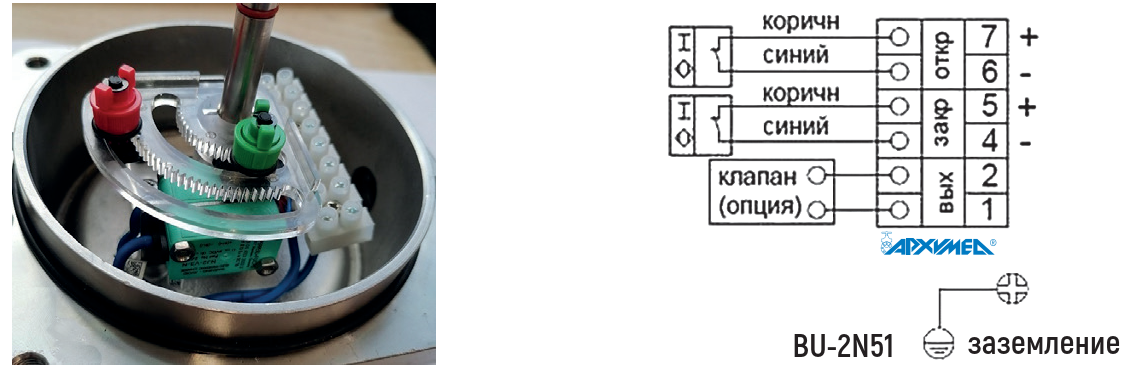

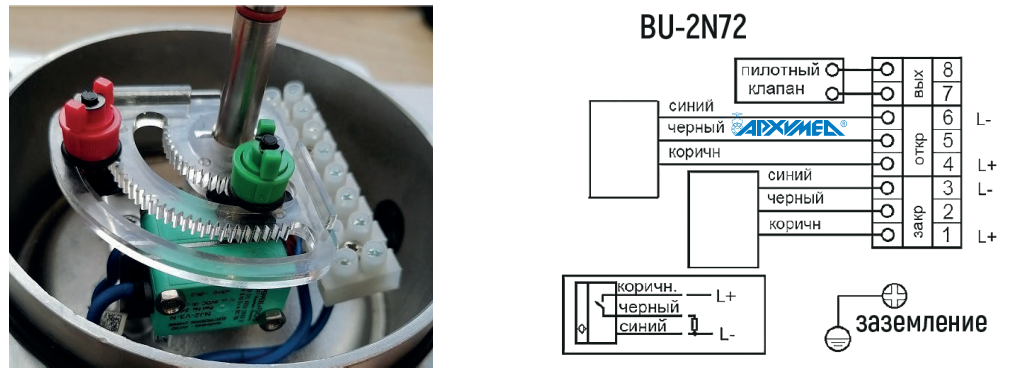

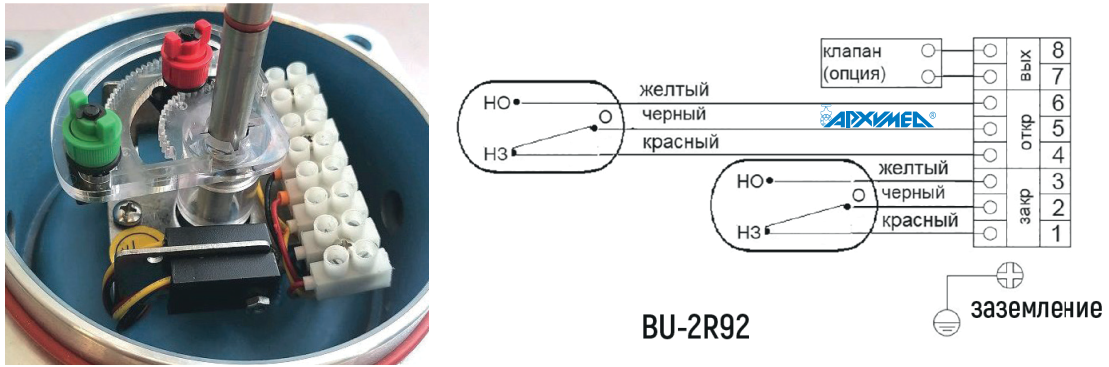

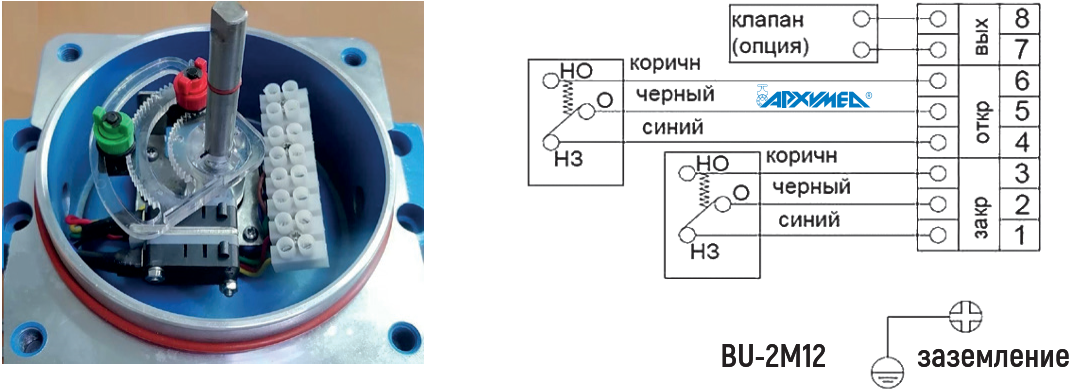

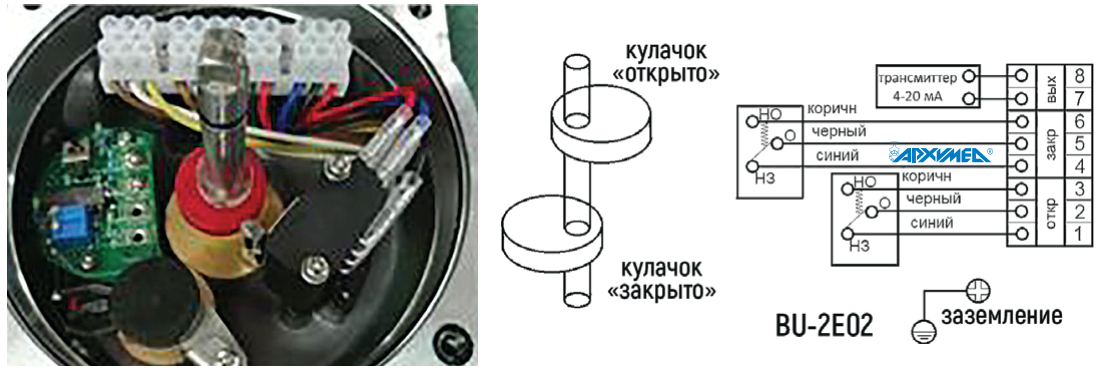

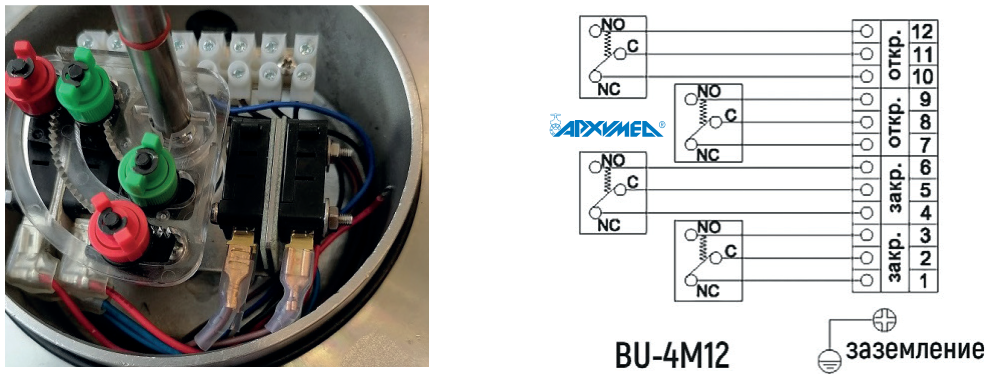

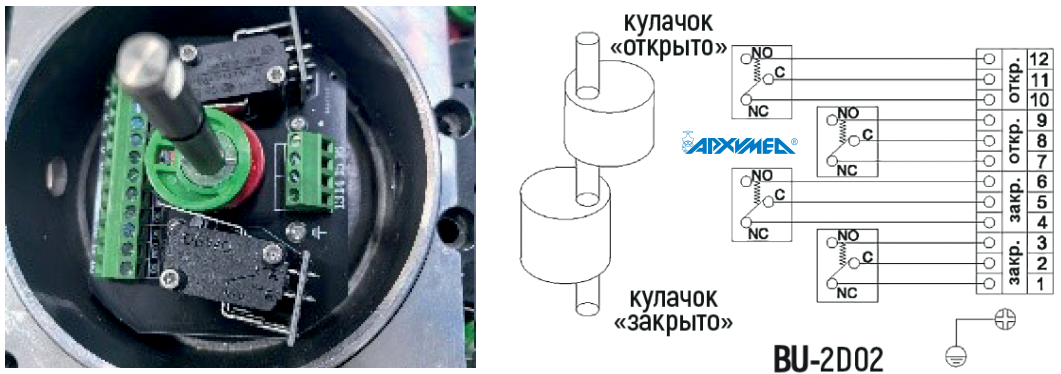

ОСНОВНЫЕ ИСПОЛНЕНИЯ И СХЕМЫ ПОДКЛЮЧЕНИЯ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД УРАЛ

Электро-механические микровыключатели 2 x SPDT	Индуктивные бесконтактные датчики 2 x NJ2-V3-N:

Электро-механические микровыключатели 2 x DPDT:	Магнитный переключаемый датчик 2 х Геркон:

Трансмиттер 4-20мА + электро-механические микровыключатели 2 x SPDT	Индуктивные бесконтактные датчики 2 x NBB2-V3-E:

Индуктивные бесконтактные датчики 4 x NJ2-V3-N:	Электро-механические микровыключатели 4 x SPDT:

В связи с большим количеством вариантов оснащения БКВ «УРАЛ» различными датчиками, представлены схемы подключения только наиболее востребованных моделей.
