Блок концевых выключателей АРХИМЕД тип АМУР, для поворотных пневмоприводов, взрывозащищённый, -50....+73°C, IP67

Технические характеристики

Тип датчиков	электромеханические индуктивные
Степень защиты	IP67
Рабочая температура	-50....+73°С
Тип пневмопривода	Поворотный
Взрывозащита	есть, 1Ex db / 1Ex ia
Установка пилотного клапана	нет

Применение

Блок концевых выключателей Архимед серии АМУР - это основная линейка концевых выключателей, которая позволяет широко её использовать их в различных отраслях промышленности, например, таких как нефтегазовая, нефтехимическая, при добыче, транспортировке и переработке нефти, масла, бензина, на химических и лакокрасочных предприятиях, на электростанциях, на ЦБК и т.д. Блок концевых выключателей АМУР имеет защиту по IP67. Взрывозащищенное исполение, а так же эксплуатация при температуре окружающей среды до -50°С делают его универсальным средством для контроля работы запорной арматуры. Возможна установка индуктивных и электромеханических датчиков ( от одного до 4-х штук). Устанавливается на пневмопривода поворотного типа, а так же на позиционеры с специальной площадкой под внешние концевые выключатели, а так же на ручные поворотные редукторы к запорной арматуре.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Блок концевых выключателей АРХИМЕД тип АМУР, для поворотных пневмоприводов, взрывозащищённый, -50....+73°C, IP67

ОПИСАНИЕ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД АМУР

Блок концевых выключателей Архимед серии АМУР - это основная линейка концевых выключателей, которая позволяет широко её использовать их в различных отраслях промышленности, например, таких как нефтегазовая, нефтехимическая, при добыче, транспортировке и переработке нефти, масла, бензина, на химических и лакокрасочных предприятиях, на электростанциях, на ЦБК и т.д. Блок концевых выключателей АМУР имеет защиту по IP67. Взрывозащищенное исполнение, а так же эксплуатация при температуре окружающей среды до -50°С делают его универсальным средством для контроля работы запорной арматуры. Возможна установка индуктивных и электромеханических датчиков ( от одного до 4-х штук). Устанавливается на пневмопривода поворотного типа, а так же на позиционеры с специальной площадкой под внешние концевые выключатели, а так же на ручные поворотные редукторы к запорной арматуре.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД АМУР

Оснащение / тип датчика	SPDT - электромеханические микровыключатели Omron - 5-30 В пост. тока, 0,1 А NAMUR-Индуктивные датчики положения Pepperl+Fuchs - 8,2 Вольт - 0,003А
Степень защиты	IP67
Температура. окружающей среды	-50°C…+73°C
Способ монтажа	NAMUR VDI/VDE 3845
Визуальный 3D индикатор	0° красный ЗАКРЫТО / 90° зеленый ОТКРЫТО
Количество установливаемых датчиков	от 1 до 4-х
Маркировка взрывозащиты	1Ex ia IIC T6 Gb X, Ex tb IIIC T85°C Db X
Количество рабочих циклов	не менее 1 000 000
Резьба под кабельный ввод	2 x NPT3/4” или 2 х М20х1,5 (2 переходника в комплекте)
ОПЦИИ:	Пилотный клапан с 1, 2 соленоидами. Напряжение катушки пилотного клапана: 24В/50 Гц, 24В/DC, 1ф/220В/50Гц Тип датчика : N - индуктивный, R - геркон, E - трансмиттер, P - потенциометр, D - эл-мех. DPDT

сертификат ТР ТС 012/2011 ЕАЭС RU C-RU. AM02.B.00307/20
Сертификат об отказоустойчивости SIL

МАТЕРИАЛЫ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД АМУР

Позиция	Материал
Корпус и крышка	Алюминиевый сплав, прошедший анодное окисление, с полиэстеровым порошковым покрытием
Колпак	Ударопрочный УФ-устойчивый поликарбонат
Вал и крепежные детали	Нержавеющая сталь
Уплотнительные кольца	Силикон

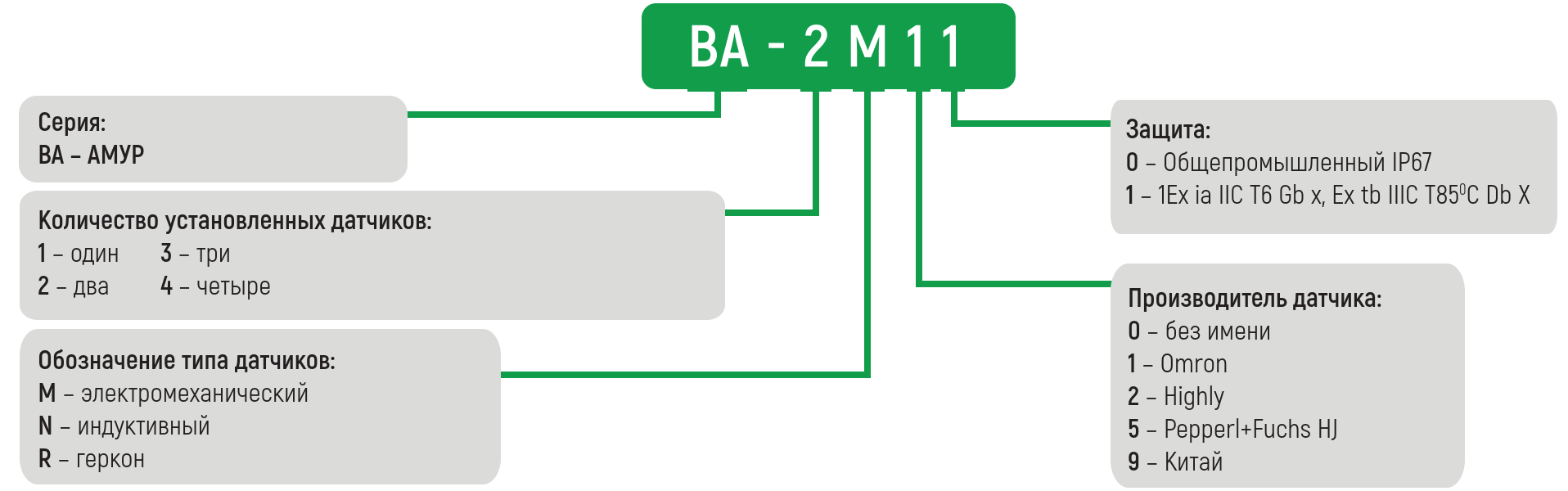

МАРКИРОВКА БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД АМУР

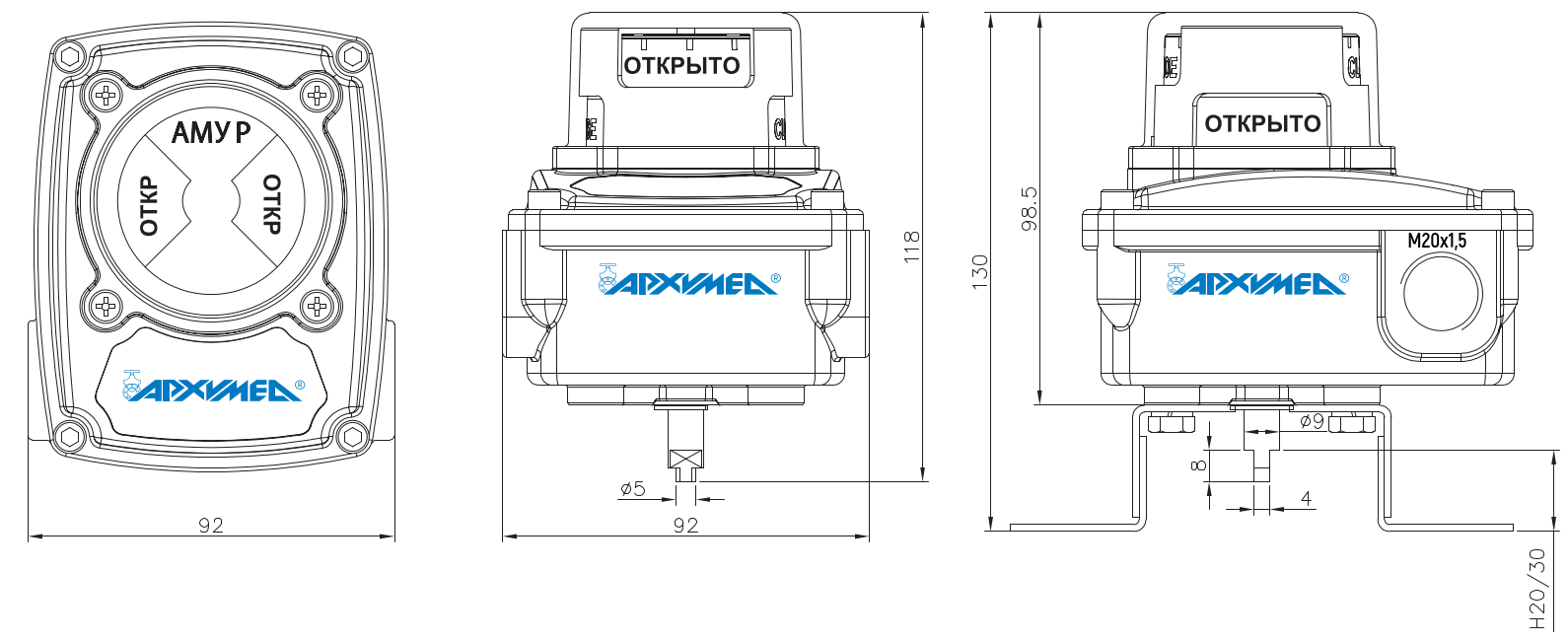

ГАБАРИТНЫЕ РАЗМЕРЫ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД АМУР

ОСНОВНЫЕ ИСПОЛНЕНИЯ И СХЕМЫ ПОДКЛЮЧЕНИЯ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД АМУР

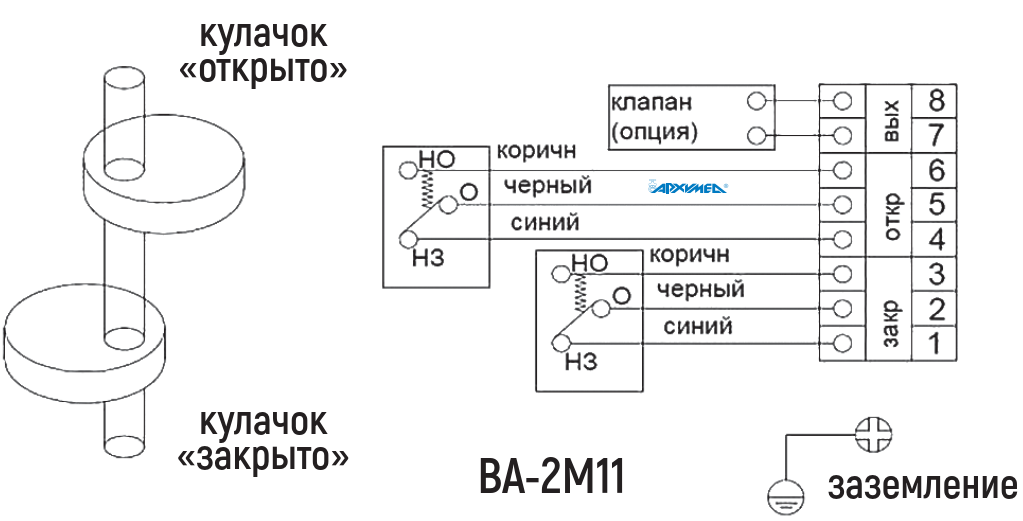

Электро-механические микровыключатели 2 x SPDT

Индуктивные бесконтактные датчики 2 х NJ-V3-N

В связи с большим количеством вариантов оснащения БКВ «АМУР» различными датчиками, представлены схемы подключения только наиболее востребованных моделей.
