Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Блок концевых выключателей для пневмоприводов
/
Блок концевых выключателей ArTorq APL210, для поворотных пневмоприводов, -40....+80°C, IP65

Блок концевых выключателей ArTorq APL210, для поворотных пневмоприводов, -40....+80°C, IP65

Технические характеристики
Тип датчиков
электромеханические
индуктивные
Степень защиты IP65
Рабочая температура -40....+80°С
Тип пневмопривода Поворотный
Взрывозащита нет
Установка пилотного клапана нет



Применение

Блок концевых выключателей ArTorq серии APL210 - это общепромышленная базовая линейка, которая позволяет широко её использовать их в различных отраслях легкой промышленности, например, таких как ЦБК, Пищевые предприятия, а так же в системах пожаротушения и т.д. Блок концевых выключателей APL-210 имеет степень защиты IP65. Общепромышленное исполение, а так же эксплуатация при температуре окружающей среды до -40°С указывают на его низкую стоимость, что делает этот блок концевых выключателей крайне выгодным в ценовом исполнении. Возможна установка индуктивных и электромеханических датчиков.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Блок концевых выключателей ArTorq APL210, для поворотных пневмоприводов, -40....+80°C, IP65



ОПИСАНИЕ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ ArTorq APL-210

Блок концевых выключателей ArTorq серии APL210 - это общепромышленная базовая линейка, которая позволяет широко её использовать их в различных отраслях легкой промышленности, например, таких как ЦБК, Пищевые предприятия, а так же в системах пожаротушения и т.д. Блок концевых выключателей APL-210 имеет степень защиты IP65. Общепромышленное исполение, а так же эксплуатация при температуре окружающей среды до -40°С указывают на его низкую стоимость, что делает этот блок концевых выключателей крайне выгодным в ценовом исполнении. Возможна установка индуктивных и электромеханических датчиков.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ ArTorq APL-210

Оснащение / тип датчика
SPDT - электромеханические микровыключатели Omron - 230В/50Гц - 5А; 24DC - 3А
NAMUR-Индуктивные датчики положения  Pepperl+Fuchs - 8,2 Вольт - 0,003А
Степень защиты IP67
Температура. окружающей среды  -40°C…+80°C
Способ монтажа NAMUR VDI/VDE 3845
Визуальный 3D индикатор 0° красный ЗАКРЫТО / 90° зеленый ОТКРЫТО
Количество установливаемых датчиков 2
Маркировка взрывозащиты нет
Количество рабочих циклов не менее 1 000 000
Резьба под кабельный ввод 1 x NPT1/2”



МАТЕРИАЛЫ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ ArTorq APL-210

Позиция Материал
Корпус и крышка Литьевой алюминий
Колпак АВС-пластик
Вал и крепежные детали Нержавеющая сталь
Уплотнительные кольца  Бутадиен-нитрильный каучук (NBR)



МАРКИРОВКА БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ ArTorq APL-210

Модель Количество датчико Тип датчиков Производитель Артикул датчиков
APL-210N 2 SPDT электромеханические выключатели Omron V-152-1C25
APL-210N-NJ 2 NAMUR индуктивные датчики Pepperl+Fuchs NJ2-V3-N

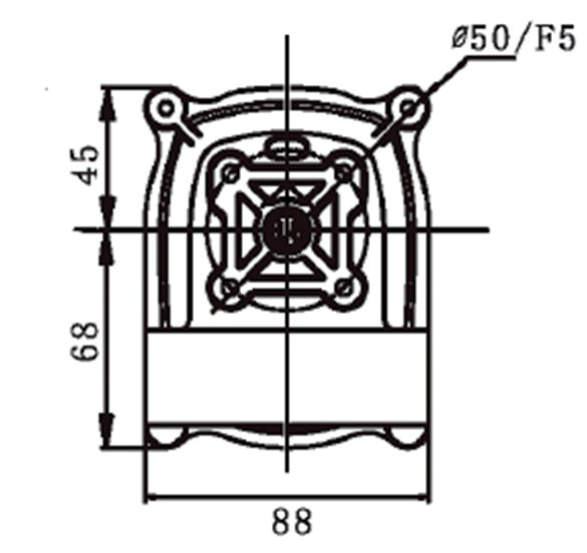

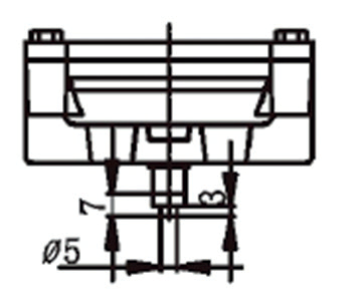

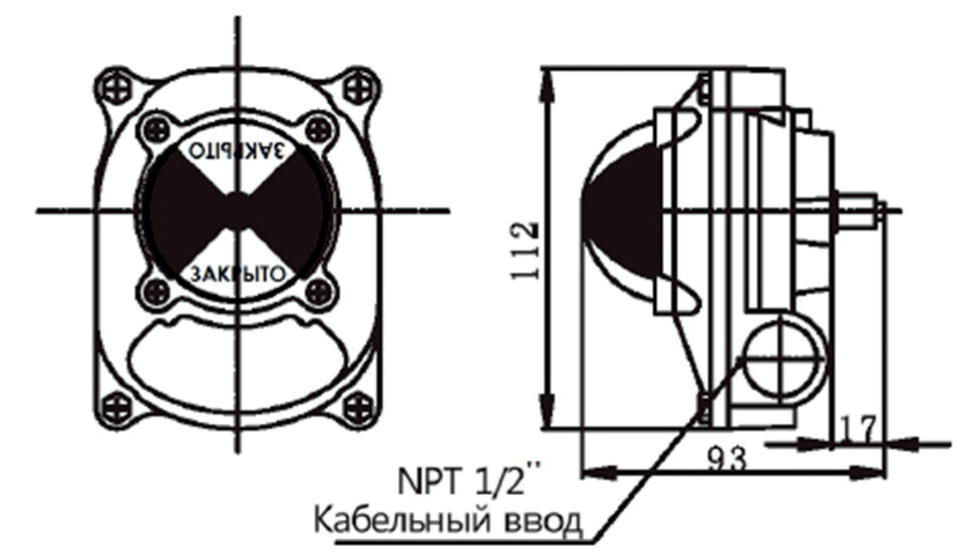

ГАБАРИТНЫЕ РАЗМЕРЫ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ ArTorq APL-210





ОСНОВНЫЕ ИСПОЛНЕНИЯ И СХЕМЫ ПОДКЛЮЧЕНИЯ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД ЯМАЛ

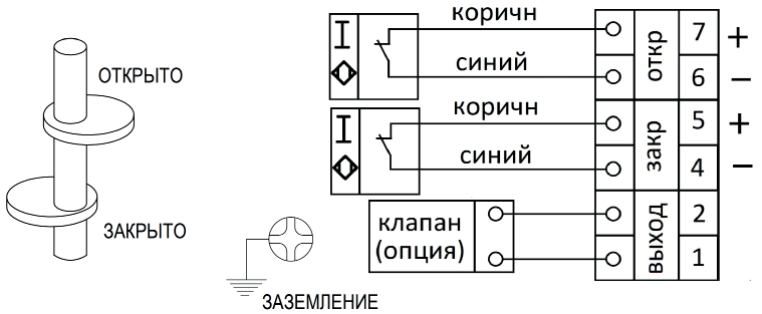

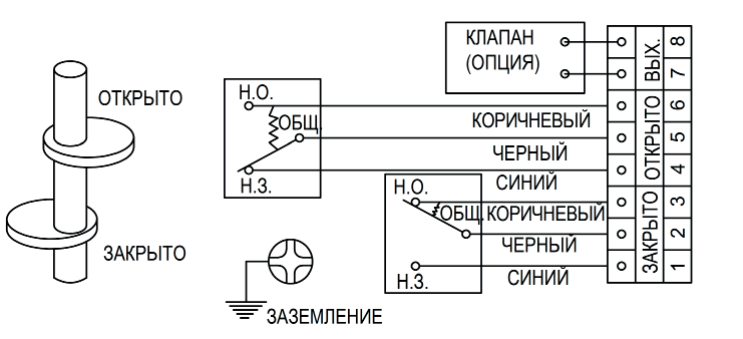

APL-210N SPDT - электромеханические микровыключатели - 230В/50Гц - 5А; 24DC - 3А   APL-210N-NJ NAMUR-Индуктивные датчики положения  - 8,2 Вольт - 0,003А

В связи с большим количеством вариантов оснащения БКВ «ЯМАЛ» различными датчиками, представлены схемы подключения только наиболее востребованных моделей.
