Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Блок концевых выключателей для пневмоприводов
/
Блок концевых выключателей АРХИМЕД тип ЯМАЛ, для поворотных пневмоприводов, взрывозащищённый, -63....+85°C, IP67

Блок концевых выключателей АРХИМЕД тип ЯМАЛ, для поворотных пневмоприводов, взрывозащищённый, -63....+85°C, IP67

Технические характеристики
Тип датчиков
электромеханические
индуктивные
Степень защиты IP67
Рабочая температура -63....+80°С
Тип пневмопривода Поворотный
Взрывозащита есть,  1Ex db / 1Ex ia
Установка пилотного клапана возможна



Применение

Блок концевых выключателей Архимед  серии ЯМАЛ - это промышленная линейка, которая позволяет широко её использовать их в различных отраслях промышленности, например, таких как нефтегазовая, нефтехимическая, при добыче, транспортировке и переработке нефти, масла, бензина, на химических и лакокрасочных предприятиях, на электростанциях, на ЦБК и т.д. Блок концевых выключателей ЯМАЛ обладает антивандальным исполнением, корпус имеет защиту по IP67, а так же сертификат об отказоустойчивости SIL. Взрывозащищенное исполение, а так же эксплуатация при температуре окружающей среды до -63°С делают его незаменимым во многих отраслях. Возможна установка индуктивных и электромеханических датчиков ( от одного до 4-х штук), а так же пилотного клапана.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Блок концевых выключателей АРХИМЕД тип ЯМАЛ, для поворотных пневмоприводов, взрывозащищённый, -63....+85°C, IP67



ОПИСАНИЕ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД ЯМАЛ

Блок концевых выключателей Архимед  серии ЯМАЛ - это промышленная линейка , которая позволяет широко её использовать их в различных отраслях промышленности, например, таких как нефтегазовая, нефтехимическая, при добыче, транспортировке и переработке нефти, масла, бензина, на химических и лакокрасочных предприятиях, на электростанциях, на ЦБК и т.д. Блок концевых выключателей Ямал обладает антивандальным исполнением, корпус имеет защиту по IP67, а так же сертификат об отказоустойчиволсти SIL. Взрывозащищенное исполение, а так же эксплуатация при температуре окружающей среды до -63°С делают его незаменимым во многих отраслях. Возможна установка индуктивных и электромеханических датчиков ( от одного до 4-х штук), а так же пилотного клапана с расположением катушки внутри корпуса блока концевых выключателей.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД ЯМАЛ

Оснащение / тип датчика
SPDT - электромеханические микровыключатели - 230В/50Гц - 10А; 24DC - 3А
NAMUR-Индуктивные датчики положения  - 8,2 Вольт - 0,003А
Степень защиты IP67
Температура. окружающей среды   -63°C…+80°C (во взрывонепроницаемой оболочке)
-60°C…+73°C (с искробезопасными цепями)
Способ монтажа NAMUR VDI/VDE 3845
Визуальный 3D индикатор 0° красный ЗАКРЫТО / 90° зеленый ОТКРЫТО
Количество установливаемых датчиков от 1 до 4-х
Маркировка взрывозащиты 1Ex db IIC T6 Gb X, Ex tb IIIC T85°C Db X
1Ex ia IIC T6 Gb X, Ex tb IIIC T85°C Db X
Количество рабочих циклов
не менее 1 000 000
Резьба под кабельный ввод
2 x NPT3/4” или 2 х М20х1,5 (2 переходника в комплекте)
ОПЦИИ:
  • Пилотный клапан с 1, 2 соленоидами.
  • Напряжение катушки пилотного клапана:  24В/50 Гц, 24В/DC, 1ф/220В/50Гц
  • Тип датчика : N - индуктивный, R - геркон, E - трансмиттер,  P - потенциометр, D - эл-мех. DPDT
  • сертификат ТР ТС 012/2011 ЕАЭС RU C-RU. AM02.B.00307/20
  • Сертификат об отказоустойчивости SIL



МАТЕРИАЛЫ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД ЯМАЛ

Позиция
Материал
Корпус и крышка
Литьевой алюминий с полиэстровым покрытием
Колпак
Ударопрочный УФ-устойчивый поликарбонат
Вал и крепежные детали
Нержавеющая сталь
Уплотнительные кольца
Силикон

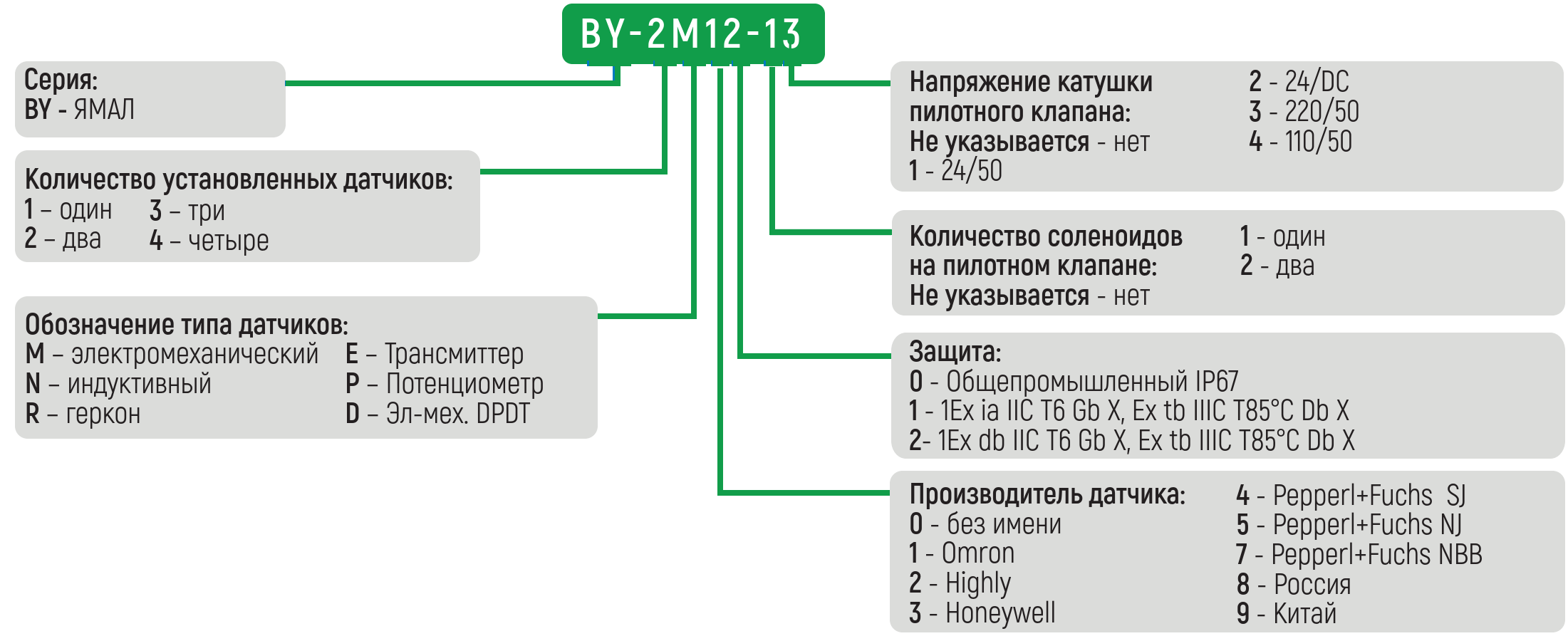

МАРКИРОВКА БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД ЯМАЛ

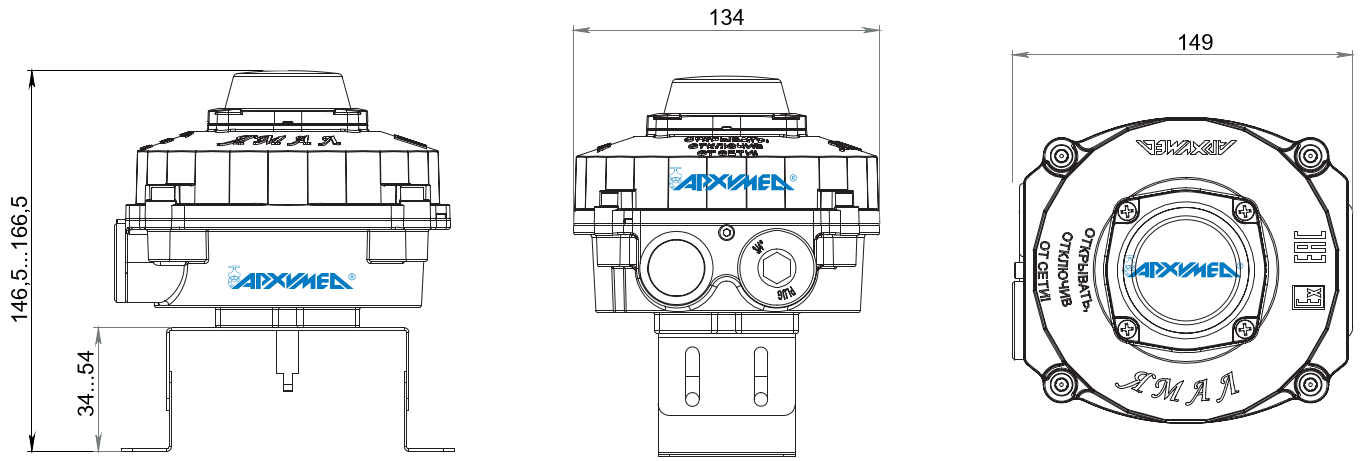

ГАБАРИТНЫЕ РАЗМЕРЫ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД ЯМАЛ



ОСНОВНЫЕ ИСПОЛНЕНИЯ И СХЕМЫ ПОДКЛЮЧЕНИЯ БЛОКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ АРХИМЕД ЯМАЛ

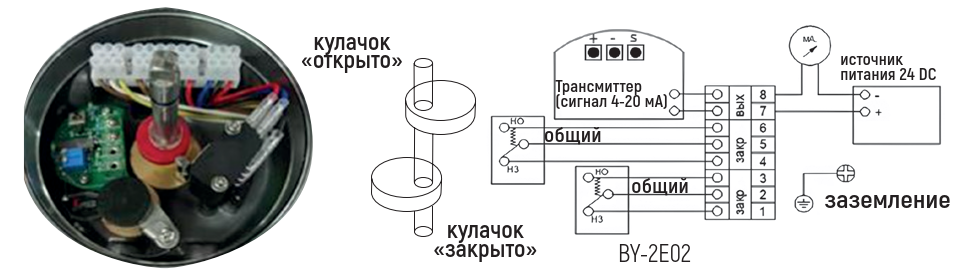

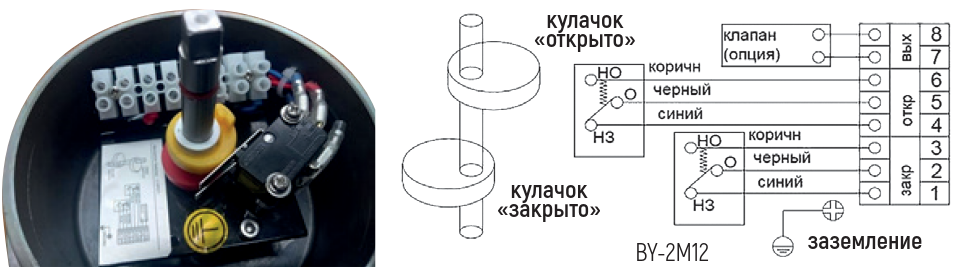

Электро-механические микровыключатели 2 x SPDT Трансмиттер 4-20мА + электро-механические микровыключатели 2 x SPDT

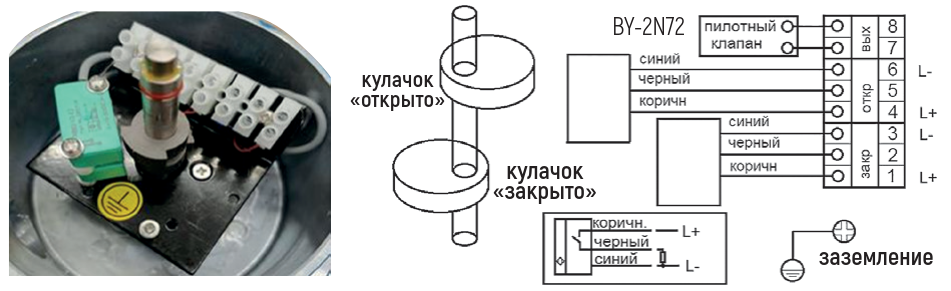

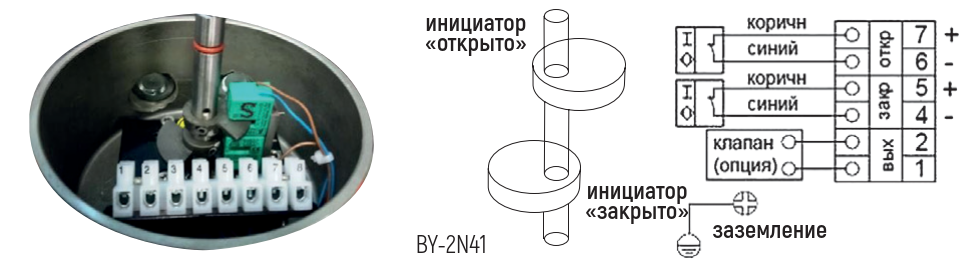

Индуктивные бесконтактные датчики 2 x SJ3,5-SN Индуктивные бесконтактные датчики 2 x NBB2-V3-E

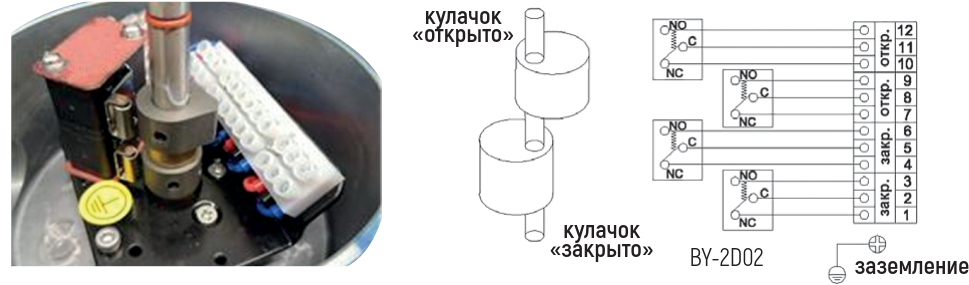

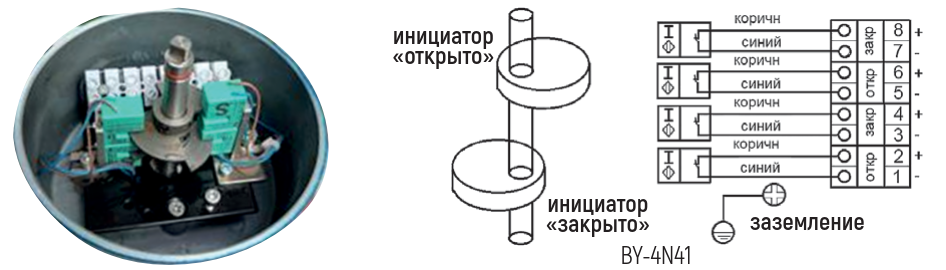

Электро-механические микровыключатели 2 x DPDT  Индуктивные бесконтактные датчики 4 x SJ3,5-SN

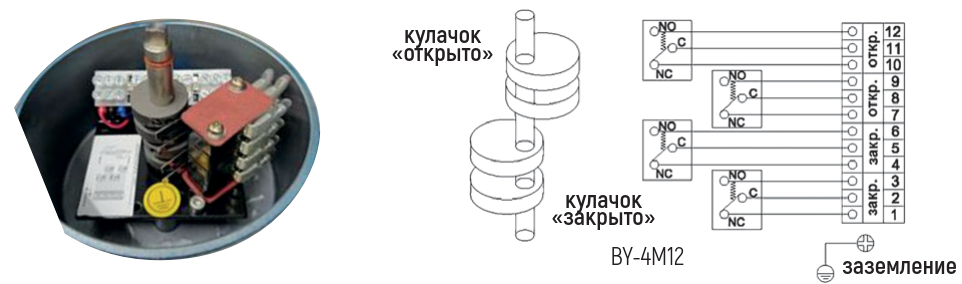

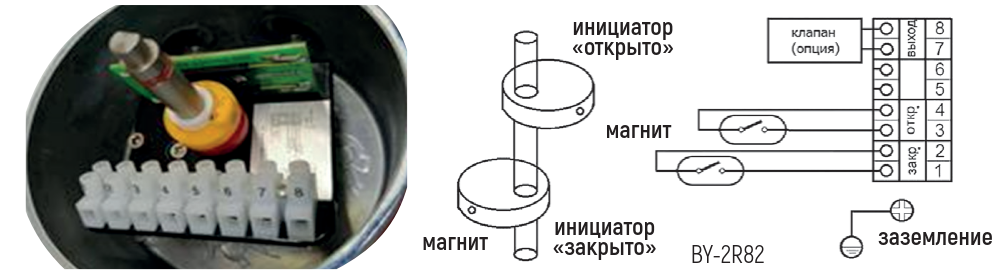

Магнитные датчики 2 x Геркон Электро-механические микровыключатели 4 x SPDT

В связи с большим количеством вариантов оснащения БКВ «ЯМАЛ» различными датчиками, представлены схемы подключения только наиболее востребованных моделей.
