Кран шаровой АДЛ BV15, нержавеющая сталь, полный проход, DN15...80, PN40/63, внутренняя резьба, рукоятка

Технические характеристики

Условный диаметр	8...80 мм
Условное давление	40/63 бар*
Рабочая температура	-60...+220 °С
Проходное сечение	Полный проход
Тип присоединения	внутренняя резьба
Управление	рукоятка

* - пар макс 8 бар, спирты и масла - до 6 бар

Применение

Шаровые краны АДЛ BV15 применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, системах транспортировки и перекачки топлива, на слабых кислотах и щелочах. АДЛ BV15 используются для обвязки сепараторов и котлов, в пневмосисте со сжатым воздухом и с нейтральными газами. Маленькие габариты позволяют установить эти краны взамен латунных и бронзовых кранов, обеспечивая увеличенный срок службы и повышенную коррозионную стойкость.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
BL09A661573	Шаровой кран BV15.04.008.63.Р/Р	8	940.21 ₽	уточняйте
BL09A661574	Шаровой кран BV15.04.010.63.Р/Р	10	896.92 ₽	уточняйте
BL09A661575	Шаровой кран BV15.04.020.63.Р/Р	15	1121.40 ₽	уточняйте
BL09A661576	Шаровой кран BV15.04.020.63.Р/Р	20	1613.65 ₽	уточняйте
BL09A661577	Шаровой кран BV15.04.025.63.Р/Р	25	2413.93 ₽	уточняйте
BL09A661578	Шаровой кран BV15.04.032.63.Р/Р	32	3798.07 ₽	уточняйте
BL09A661579	Шаровой кран BV15.04.040.63.Р/Р	40	5036.24 ₽	уточняйте
BL09A661580	Шаровой кран BV15.04.050.63.Р/Р	50	7493.46 ₽	уточняйте
BL09A661581	Шаровой кран BV15.04.065.40.Р/Р	65	15956.32 ₽	уточняйте
BL09A661582	Шаровой кран BV15.04.080.40.Р/Р	80	22379.72 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Кран шаровой АДЛ BV15, нержавеющая сталь, полный проход, DN15...80, PN40/63, внутренняя резьба, рукоятка

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV15 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Шаровые краны АДЛ BV15 применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, системах транспортировки и перекачки топлива, на слабых кислотах и щелочах. АДЛ BV15 используются для обвязки сепараторов и котлов, в пневмосисте со сжатым воздухом и с нейтральными газами. Небольшие габариты позволяют установить эти краны взамен латунных и бронзовых кранов, обеспечивая увеличенный срок службы и повышенную коррозионную стойкость. Ручное управление

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV15 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Присоединение	DN 8...80 мм
Условное давление	PN 40/63 бар
Рабочая температура	–60…+220 °С
Рабочее давление	Вода - до 40,0/63,0 бар Пар - до 8,0бар Спирты и масла - до 6,0бар
Проходное сечение	Полный проход
Класс герметичности	А
Седловое уплотнение	PTFE
ISO-фланец	нет
Присоединение к трубопроводу	внутренняя резьба
Управление	Рукоятка

Диаметр	DN 15-50	DN 65-80
Максимальное давление	63 бар	40 бар

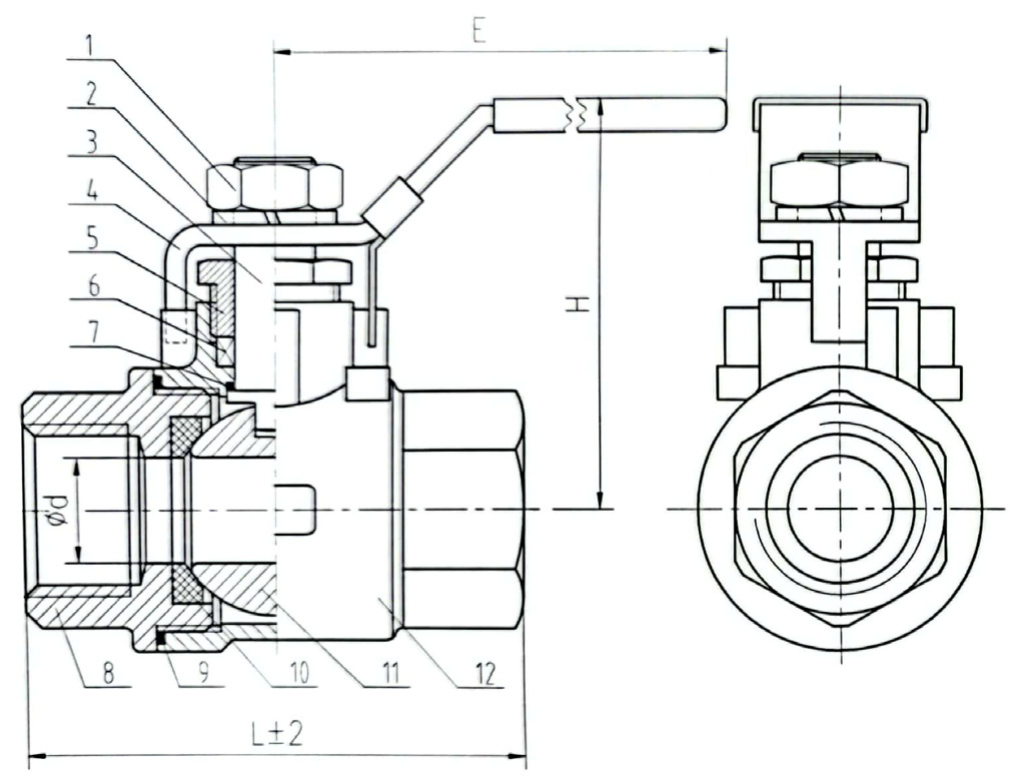

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV15 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

1	Гайка	08Х18Н10 (304)
2	Гровер	08Х18Н10 (304)
3	Шток	03X17H14М3 (316)
4	Рукоятка	08Х18Н10 (304)
5	Прижим	08Х18Н10 (304)
6	Сальник	PTFE
7	Уплотнение штока	PTFE
8	Крышка корпуса	03X17H14М3 (CF8M)
9	Уплотнение корпуса	PTFE
10	Седло	PTFE+25% Графита (PTFE/RPTFE)*
11	Шар	03X17H14М3 (316)
12	Корпус	03X17H14М3 (CF8M)

МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV15 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV15 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Артикул	DN, (мм)	d	H	L	E	Масса, (кг)
BL09A661573	8	8	55	52	95	0,25
BL09A661574	10	10	55	52	95	0,25
BL09A661575	15	15	55	64	105	0,3
BL09A661576	20	20	60	60	120	0,55
BL09A661577	25	25	70	83	140	0,95
BL09A661578	32	32	75	96	145	1,2
BL09A661579	40	38	90	103	160	1,9
BL09A661580	50	49	100	123	175	2,15
BL09A661581	65	65	130	185	220	5,1
BL09A661582	80	80	140	205	235	7,8
