Шаровой кран АДЛ BV16, из нержавеющей стали, DN8...50 мм PN63 бар, полупроходной, рукоятка

Шаровой кран АДЛ BV16, из нержавеющей стали, DN8...50 мм PN63 бар, полупроходной, рукоятка

Технические характеристики
Условный диаметр 8...50 мм
Условное давление 63 бар*
Рабочая температура -60...+220 °С
Проходное сечение полупроходной
Тип присоединения внутренняя резьба
Управление рукоятка

* - пар макс 8 бар, спирты и масла - до 6 бар

Применение

Шаровые краны АДЛ BV16 используются в качестве запорной трубопроводной арматуры на следующих средах: вода, сжатый воздух, спирты, слабоагрессивные среды, а также среды неактивные по отношению к материалам крана. Шаровые краны BV16 имеют цельнолитую конструкцию, малые габариты и полупроходное исполнение шаровой пробки. Ручное управление.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Шаровой кран АДЛ BV16, из нержавеющей стали, DN8...50 мм PN63 бар, полупроходной, рукоятка



ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV16 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Шаровые краны АДЛ BV16 используются в качестве запорной трубопроводной арматуры на следующих средах: вода, сжатый воздух, спирты, слабоагрессивные среды, а также среды неактивные по отношению к материалам крана. Шаровые краны BV16 имеют цельнолитую конструкцию, малые габариты и полупроходное исполнение шаровой пробки. Ручное управление.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV16 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Присоединение DN 8...50 мм
Условное давление PN 63 бар
Рабочая температура –60…+220 °С
Рабочее давление
Вода - до 40,0/63,0 бар
Пар - до 8,0бар
Спирты и масла - до 6,0бар
Проходное сечение Полупроходной
Класс герметичности А
Седловое уплотнение PTFE
ISO-фланец нет
Присоединение к трубопроводу внутренняя резьба
Управление Рукоятка

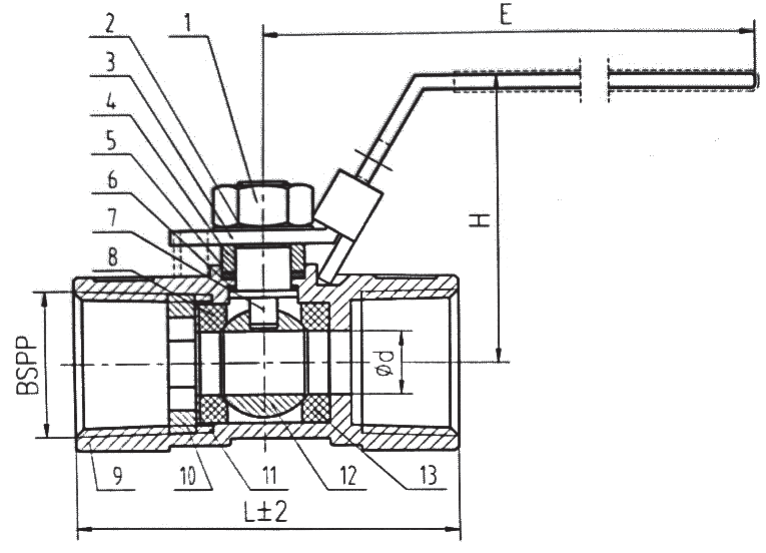

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV16 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

1 Гайка 08Х18Н10 (304)
2 Гровер 08Х18Н10 (304)
3 Рукоятка 08Х18Н10 (304)+ ПВХ
4 Гровер 08Х18Н10 (304)
5 Сальник PTFE
6 Уплотнение штока PTFE
7 Шток 03X17H14М3 (316)
8 Седло PTFE+25% Графита
9 Корпус 03X17H14М3 (CF8M)
10 Прижимная Гайка 08Х18Н10 (304)
11 Шайба 08Х18Н10 (304)
12 Шар 03X17H14М3 (316)
13 Седло PTFE+25% Графита (PTFE/RPTFE)*

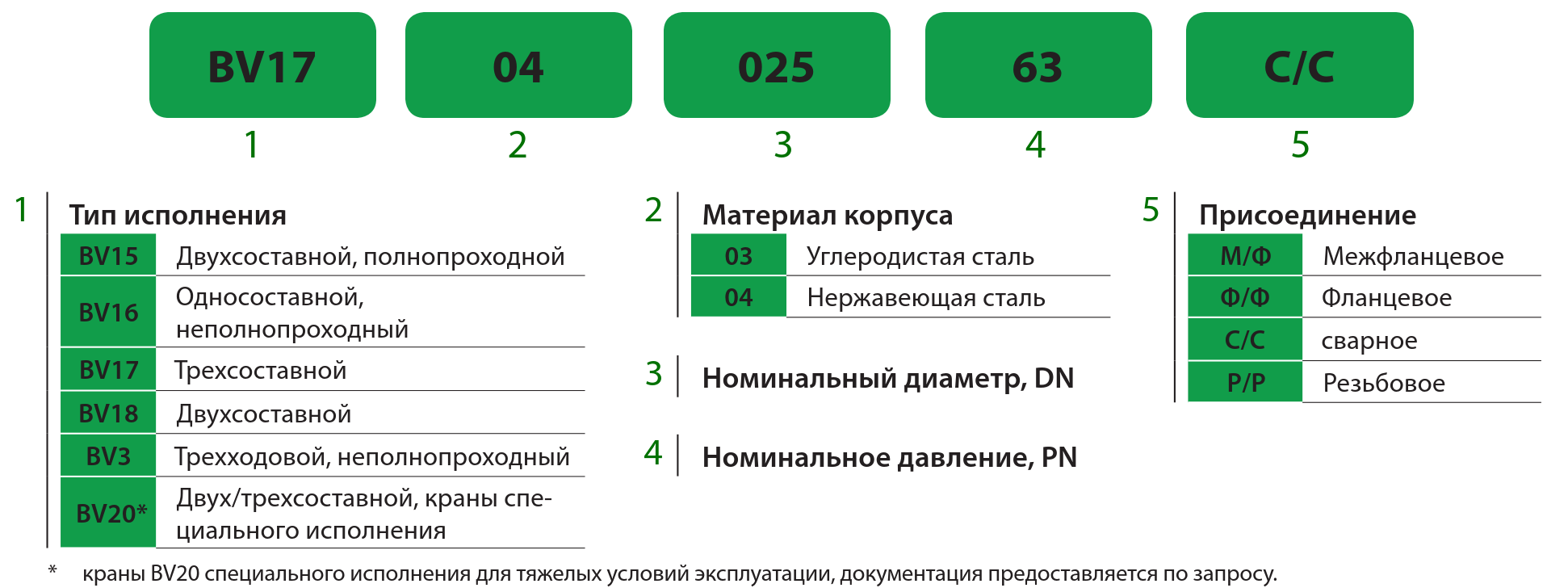

МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV16 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ



ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV16 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Шаровой кран для пара
Артикул DN Размеры Масса, (кг)
d H L E
BL09A661564 8 5 32 40 72 0,1
BL09A661565 10 7 32 44 72 0,1
BL09A661567 15 9 36 54 95 0,2
BL09A661568 20 12 38 59 100 0,3
BL09A661569 25 15 45 71 115 0,5
BL09A661570 32 20 55 78 135 1
BL09A661571 40 25 60 84 145 1
BL09A661572 50 32 63 101 155 1,5



КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ  ШАРОВЫХ КРАНОВ АДЛ BV16 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Ду, (мм)
8 10
15
 20 25 32 40 50
2,4 4,7 8,1
15
18
38
 60 105
