Шаровой кран, АДЛ BV17, нержавеющая сталь, полный проход, DN15...100, PN16, межфланцевый, ISO-фланец

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	16 бар*
Рабочая температура	-60...+220 °С
Проходное сечение	Полный проход
Тип присоединения	межфланцевое
Управление	рукоятка, электропривод, пневмопривод

* - пар до 8 бар, спирты и масла - до 6 бар

Применение

Шаровые краны АДЛ BV17 с межфланцевым присоединением применяются на химических и пищевых производствах. Используются в таких средах, как светлые углеводороды, пар, конденсат, вода, инертные газы, сжатый воздух. Шаровые краны АДЛ BV17 с межфланцевым присоединением имеют полнопроходную составную конструкцию, что позволяет проводить техническое обслуживание кранов, увеличивая срок службы. Данные краны имеют укороченную строительную длину, что позволяет использовать их на замену задвижек и поворотных затворов. Имеется ISO-фланец для установки электро- и пневмоприводов. Поставляются запасные уплотнения для штока и шара.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
BL09D661344	Шаровой кран BV17.04.015.40.М/Ф	15	5101.63 ₽	уточняйте
BL09D661345	Шаровой кран BV17.04.020.40.М/Ф	20	6198.40 ₽	уточняйте
BL09D661612	Шаровой кран BV17.04.025.40.М/Ф	25	7628.43 ₽	уточняйте
BL09D661613	Шаровой кран BV17.04.032.40.М/Ф	32	10060.15 ₽	уточняйте
BL09D661614	Шаровой кран BV17.04.040.40.М/Ф	40	13158.41 ₽	уточняйте
BL09D661615	Шаровой кран BV17.04.050.40.М/Ф	50	18212.02 ₽	уточняйте
BL09D661616	Шаровой кран BV17.04.065.16.М/Ф	65	27842.89 ₽	уточняйте
BL09D661618	Шаровой кран BV17.04.080.16.М/Ф	80	37187.55 ₽	уточняйте
BL09D661619	Шаровой кран BV17.04.100.16.М/Ф	100	46246.02 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Кран шаровой АДЛ BV17 из нержавеющей стали, полный проход, DN8...100, PN40, межфланцевый, с ISO-фланцем, управление - рукоятка, пневмопривод, электропривод

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ

Шаровые краны АДЛ BV17 с межфланцевым присоединением применяются на химических и пищевых производствах. Используются в таких средах, как светлые углеводороды, пар, конденсат, вода, инертные газы, сжатый воздух. Шаровые краны АДЛ BV17 с межфланцевым присоединением имеют полнопроходную составную конструкцию, что позволяет проводить техническое обслуживание кранов, увеличивая срок службы. Данные краны имеют укороченную строительную длину, что позволяет использовать их на замену задвижек и поворотных затворов. Имеется ISO-фланец для установки электро- и пневмоприводов. Шаровой кран АДЛ BV17 может быть укомплектован электроприводом или пневмоприводом по техническому заданию Покупателя. Компания Академия Тепла производит сборку и настройку шаровых кранов с электро или пневмоприводами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ

Присоединение	DN 15...100 мм
Условное давление	PN 16 бар
Рабочая температура	–60…+220 °С
Рабочее давление	Вода - до 16,0 бар Пар - до 8,0бар Спирты и масла - до 6,0бар
Проходное сечение	Полный проход
Класс герметичности	А
Седловое уплотнение	PTFE + 25% Графита
ISO-фланец	есть
Присоединение к трубопроводу	Фланцевое
Управление	Рукоятка
Тип электропривода (Опция)	СМАРТГИР, HELI, АРХИМЕД
Тип пневмопривода (Опция)	СМАРТГИР, АРХИМЕД, CAMOZZI

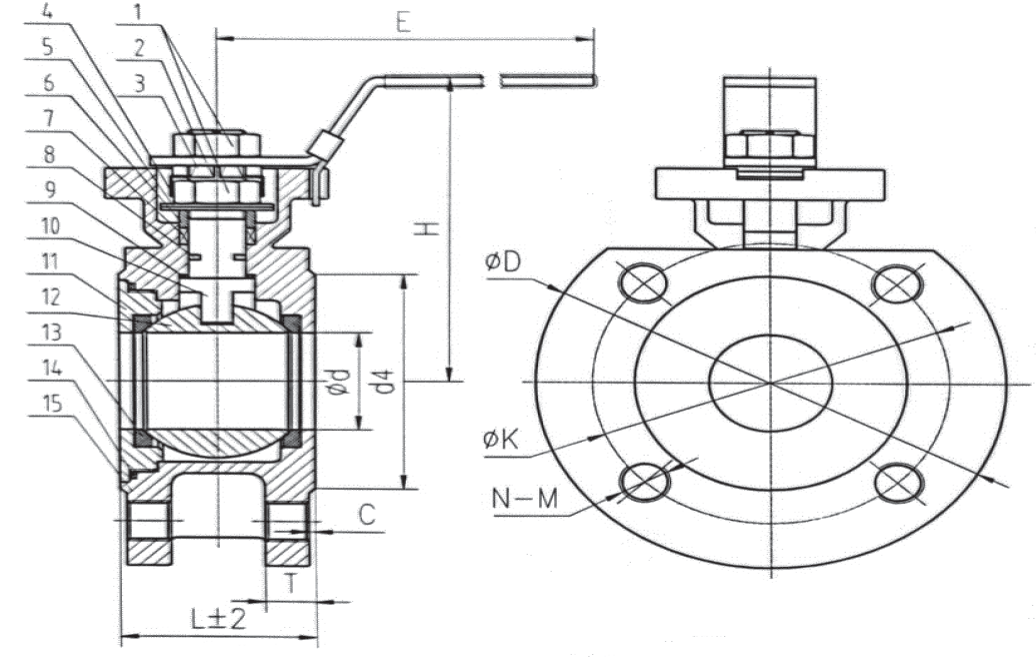

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ

№	Деталь	Материал	Схема
1	Гайка	08Х18Н10 (304)
2	Рукоятка	08Х18Н10 (304)+ ПВХ
3	Шайба	08Х18Н10 (304)
4	Стопор	08Х18Н10 (304)
5	Тарельчатая пружина	08Х18Н10 (304)
6	Гровер	08Х18Н10 (304)
7	Сальник	PTFE
8	Центрирующее кольцо	Витон (FKM)
9	Уплотнение штока	PTFE
10	Шток	03X17H14М3 (316)
11	Крышка корпуса	03X17H14М3 (CF8M)
12	Шар	03X17H14М3 (316)
13	Седло	PTFE+25% Графита (PTFE/RPTFE)*
14	Уплотнение корпуса	PTFE
15	Корпус	03X17H14М3 (CF8M)

МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ

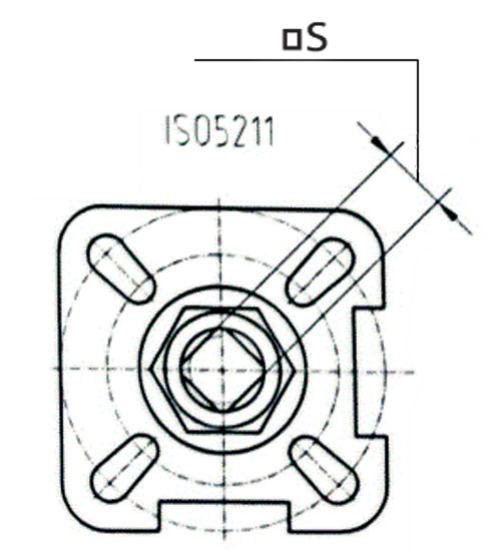

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ

Артикул	DN	d	d4	K	D	C	T	N-M	H	L	E	ISO	S	Крутящий момент, Нм
BL09D661344	15	15	48	65	95	2	14	4-М12	70	42	125	F03/F04	9	6
BL09D661345	20	20	58	75	105	2	16	4-М12	75	44	125	F03/F04	9	10
BL09D661612	25	25	68	85	115	2	16	4-М12	95	50	155	F05/F07	11	19
BL09D661613	32	32	78	100	140	2	16	4-М16	100	60	155	F05/F07	11	22
BL09D661614	40	36	88	110	150	3	16	4-М16	120	65	185	F05/F07	14	37
BL09D661615	50	49	102	125	165	3	18	4-М16	125	80	185	F05/F07	14	50
BL09D661616	65	57	122	145	185	3	18	4-М16	140	110	260	F07/F10	17	75
BL09D661618	80	73	138	160	200	3	20	8-М16	155	120	260	F07/F10	17	110
BL09D661619	100	90	158	180	220	3	20	8-М16	165	150	300	F07/F10	22	150

Шаровой кран, АДЛ BV17, нержавеющая сталь, полный проход, DN15...100, PN16, межфланцевый, ISO-фланец

Заявка на оборудование

Обязательные поля

Дополнительные поля

Кран шаровой АДЛ BV17 из нержавеющей стали, полный проход, DN8...100, PN40, межфланцевый, с ISO-фланцем, управление - рукоятка, пневмопривод, электропривод

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ

МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, МЕЖФЛАНЦЕВЫЙ
