Кран шаровой АДЛ BV17, нержавеющая сталь, полный проход, DN 8...100, PN40/63, под приварку, рукоятка

Технические характеристики

Условный диаметр	8...100 мм
Условное давление	40/63 бар*
Рабочая температура	-60...+220 °С
Проходное сечение	Полный проход
Тип присоединения	под приварку
Управление	рукоятка

* - пар макс 8 бар, спирты и масла - до 6 бар

Применение

Шаровые краны АДЛ BV17 применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, системах транспортировки и перекачки топлива, на слабых кислотах и щелочах. Используются в пищевой промышленности, в том числе на ликеро-водочных, молочных, кондитерских, консервных и многих других производствах. Краны АДЛ BV17 имеют полнопроходную 3-х составную конструкцию, что позволяет проводить техническое обслуживание кранов и замену уплотнений по мере их износа. Краны имеют полнопроходную конструкцию. Управление - рукоятка с стопорным кольцом

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
BL09B661705	Шаровой кран BV17.04.008.63	8	1835.11 ₽	уточняйте
BL09B661706	Шаровой кран BV17.04.010.63.	10	1835.11 ₽	уточняйте
BL09B661707	Шаровой кран BV17.04.015.63	15	1835.11 ₽	уточняйте
BL09B661709	Шаровой кран BV17.04.020.63.	20	2405.88 ₽	уточняйте
BL09B661712	Шаровой кран BV17.04.025.63	25	3232.34 ₽	уточняйте
BL09B661713	Шаровой кран BV17.04.032.63.	32	5270.79 ₽	уточняйте
BL09B661715	Шаровой кран BV17.04.040.63.	40	6463.66 ₽	уточняйте
BL09B661716	Шаровой кран BV17.04.050.63.	50	9318.51 ₽	уточняйте
BL09B661717	Шаровой кран BV17.04.065.40.	65	18892.70 ₽	уточняйте
BL09B661718	Шаровой кран BV17.04.080.40.	80	27110.95 ₽	уточняйте
BL09B661719	Шаровой кран BV17.04.100.40.	100	48174.98 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Кран шаровой АДЛ BV17, нержавеющая сталь, полный проход, DN 8...100, PN40/63, под приварку, рукоятка

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Присоединение	DN 8...100 мм
Условное давление	PN 40/63 бар
Рабочая температура	–60…+220 °С
Рабочее давление	Вода - до 40,0/63,0 бар Пар - до 8,0бар Спирты и масла - до 6,0бар
Проходное сечение	Полный проход
Класс герметичности	А
Седловое уплотнение	PTFE + 25% Графита
ISO-фланец	нет
Присоединение к трубопроводу	под приварку*
Управление	Рукоятка

* - необходимо перед установкой предварительно разобрать кран, чтобы не перегреть уплотнения.

Диаметр	DN 15-50	DN 65-100
Максимальное давление	63 бар	40 бар

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

№	Детали	Материал
1	Гайка	08Х18Н10 (304)
2	Гровер	08Х18Н10 (304)
3	Рукоятка	08Х18Н10 (304)+ ПВХ
4	Прижим	08Х18Н10 (304)
5	Сальник	PTFE
6	Уплотнение штока	PTFE
7	Шток	03X17H14М3 (316)
8	Болт	08Х18Н10 (304)
9	Гровер	08Х18Н10 (304)
10	Гайка	08Х18Н10 (304)
11	Патрубок	03X17H14М3 (CF8M)
12	Седло	PTFE+25% Графита (PTFE/RPTFE)*
13	Корпус	03X17H14М3 (CF8M)
14	Шар	03X17H14М3 (316)

МАРКИРОВКА ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

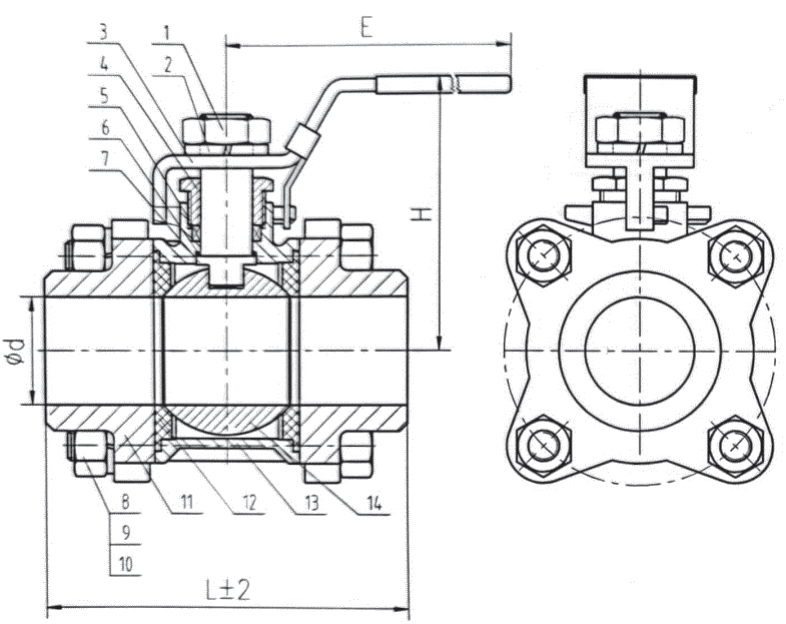

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Артикул	DN	Размеры				Масса,
С/С		d	H	L	E	(кг)
BL09B661705	8	12	45	62	95	0,6
BL09B661706	10	12	45	62	95	0,6
BL09B661707	15	15	55	75	105	0,8
BL09B661709	20	20	65	80	120	0,9
BL09B661712	25	25	70	90	140	1,3
BL09B661713	32	32	80	110	145	2
BL09B661715	40	40	90	120	160	3
BL09B661716	50	50	100	140	175	4
BL09B661717	65	65	125	165	220	8,5
BL09B661718	80	80	135	205	235	11
BL09B661718	100	100	180	251	325	18,6

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ М3/Ч ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

DN	8	10	15	20	25	32
Kvs	6,1	9,6	18	38	60	105
DN	40	50	65	80	100	-
Kvs	170	255	480	910	1500	-

УСТАНОВКА ШАРОВЫХ КРАНОВ АДЛ BV17 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ПОД ПРИВАРКУ

При монтаже BV17 с присоединением — сварное, необходимо перед сваркой предварительно разобрать кран, а после приварки патрубков к трубопроводу, произвести сборку.
