Шаровой кран, АДЛ BV18, фланцевый, DN15...150, PN16/40, нержавеющая сталь, полный проход

Технические характеристики

Условный диаметр	15...150 мм
Условное давление	16/40* бар
Рабочая температура	-60...+200°С
Тип присоединения	фланцевое
Тип управления	рукоятка, электропривод, пневмопривод

* Пар - 8 бар, сжатый воздух - 6 бар

Применение

Шаровые краны АДЛ BV18 с фланцевым присоединением рекомендованы к применению на химических и пищевых производствах. Используются в таких средах, как светлые углеводороды, пар, конденсат, вода, инертные газы, сжатый воздух. При использовании на щелочных и кислотных средах необходимо предварительное согласование с инженерами компании Академия Тепла. Шаровые краны АДЛ BV18 с фланцевым присоединением имеют полнопроходную составную конструкцию, что позволяет проводить техническое обслуживание кранов, увеличивая срок службы. Данные краны имеют строительную длину согласно стандарту EN 558-2, что позволяет использовать их на замену кранов импортного производства.Имеется ISO-фланец для установки электро- и пневмо- приводов.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
BL09C661728	Шаровой кран BV18.04.015.40.Ф/Ф	15	7902.16 ₽	уточняйте
BL09C661729	Шаровой кран BV18.04.020.40.Ф/Ф	20	10195.29 ₽	уточняйте
BL09C661731	Шаровой кран BV18.04.025.40.Ф/Ф	25	12387.77 ₽	уточняйте
BL09C661733	Шаровой кран BV18.04.040.40.Ф/Ф	40	21717.35 ₽	уточняйте
BL09C661734	Шаровой кран BV18.04.050.40.Ф/Ф	50	28344.09 ₽	уточняйте
BL09C661736	Шаровой кран BV18.04.065.16.Ф/Ф	65	33441.74 ₽	уточняйте
BL09C661737	Шаровой кран BV18.04.080.16.Ф/Ф	80	41649.91 ₽	уточняйте
BL09C661738	Шаровой кран BV18.04.100.16.Ф/Ф	100	54037.68 ₽	уточняйте
BL09C661739	Шаровой кран BV18.04.125.16.Ф/Ф	125	98950.13 ₽	уточняйте
BL09C661740	Шаровой кран BV18.04.150.16.Ф/Ф	150	131117.45 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Шаровой кран, АДЛ BV18, фланцевый, DN15...150, PN16/40, нержавеющая сталь, полный проход, рукоятка, ISO-фланец под привод

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Шаровые краны АДЛ BV18 из нержавеющей стали с фланцевым присоединением рекомендованы к применению на химических и пищевых производствах. Используются в таких средах, как светлые углеводороды, пар, конденсат, вода, инертные газы, сжатый воздух. При использовании на щелочных и кислотных средах необходимо предварительное согласование с инженерами компании Академия Тепла. Шаровые краны АДЛ BV18 с фланцевым присоединением имеют полнопроходную составную конструкцию, что позволяет проводить техническое обслуживание кранов, увеличивая срок службы. Данные краны имеют строительную длину согласно стандарту EN 558-2, что позволяет использовать их на замену кранов импортного производства. Имеется ISO-фланец . Шаровой кран АДЛ BV18 может быть укомплектован электроприводом или пневмоприводом по техническому заданию Покупателя. Компания Академия Тепла производит сборку и настройку шаровых кранов с электро или пневмоприводами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Присоединение	DN 15...150 мм
Условное давление	PN 16/40 бар
Рабочая температура	–60…+200 °С
Рабочее давление	DN15...50 - 40,0бар DN65...150 - 16,0бар
Проходное сечение	Полный проход
Класс герметичности	А
Седловое уплотнение	PTFE+25% ГРАФИТ
ISO-фланец	есть
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	Рукоятка
Тип электропривода (Опция)	СМАРТГИР, HELI, АРХИМЕД
Тип пневмопривода (Опция)	СМАРТГИР, АРХИМЕД, CAMOZZI

* Подробнее о приводах смотрите в разделе "Электро и Пневмоприводы"

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

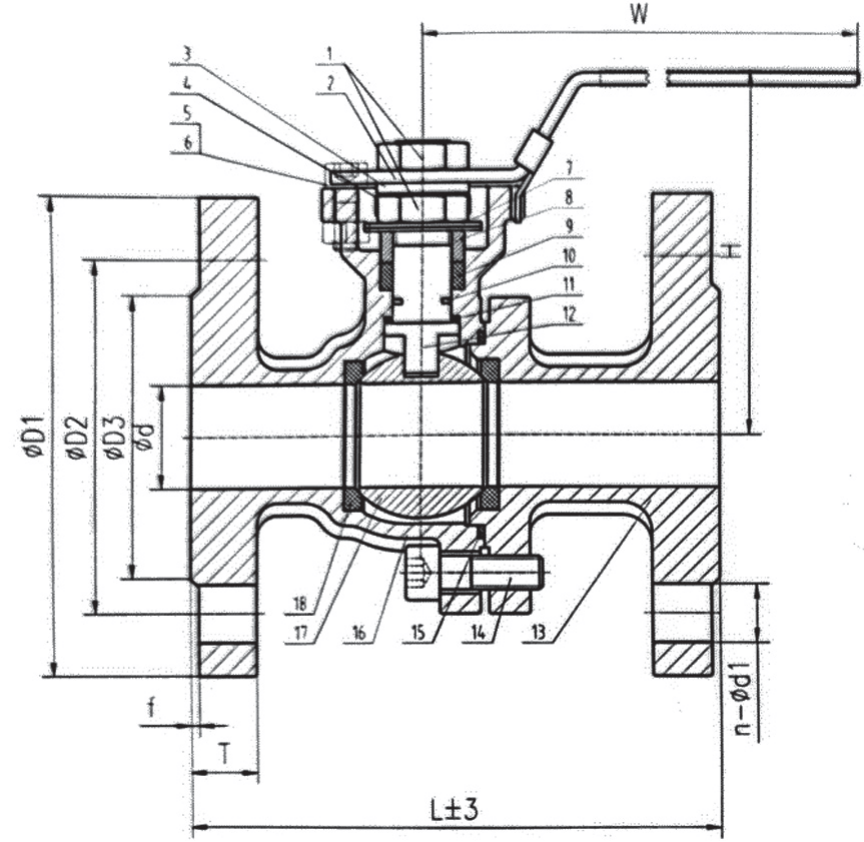

Позиция	Материал	Схема
1. Корпус	Нерж.сталь CF-8M
2. Корпус отв.часть	Нерж.сталь CF-8M
3. Шар	Нерж.сталь 316
4. Седло	PTFE+CG 25%
5. Уплотение корпуса	PTFE
6. Упорная шайба	PTFE
7. Уплотн. Кольцо	VITON
8. Набивка	PTFE
9. Шток	Нерж.сталь 316
10. Сальник	Нерж.сталь 316
11. Тарельчатая шайба	Нерж.сталь 301
12. Гайка	Нерж.сталь 304
13. Рукоятка	Нерж.сталь 201
14. Шпилька	Нерж.сталь 304
15. Гайка	Нерж.сталь 304
16. Стопорная шайба	Нерж.сталь 304

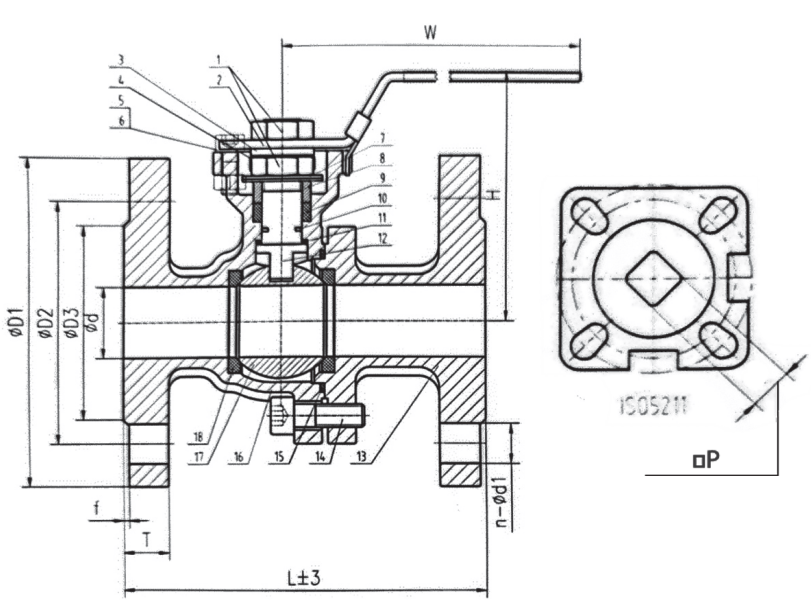

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Артикул	Артикул	DN	d	L	T	f	D1	D2	D3	n	d1	H	W	ISO	P	Масса, (кг)	Крутящий момент Нм
(Нерж. сталь)	(Угл. сталь)	DN	d	L	T	f	D1	D2	D3	n	d1	H	W	ISO	P	Масса, (кг)	Крутящий момент Нм
BL09C661728	BL02B663382	15	15	115	16	2	95	65	45	4	14	75	125	F03/F04	9	2,4	6
BL09C661729	BL02B663383	20	20	120	18	2	105	75	58	4	14	80	125	F03/F04	9	3	10
BL09C661731	BL02B663384	25	25	125	18	2	115	85	68	4	14	90	155	F05/F07	11	3,5	19
BL09C661732	BL02B663386	32	32	130	18	2	140	100	78	4	18	100	155	F05/F07	11	5	22
BL09C661733	BL02B663387	40	38	140	18	3	150	110	88	4	18	120	185	F05/F07	14	7	37
BL09C661734	BL02B663388	50	50	150	18	3	165	125	100	4	18	130	185	F05/F07	14	8	50
BL09C661736	BL02B663389	65	65	170	18	3	185	145	120	4	18	150	260	F07/F10	17	17	75
BL09C661737	BL02B663390	80	80	180	20	3	200	160	138	8	18	160	260	F07/F10	17	21	110
BL09C661738	BL02B663391	100	100	190	20	3	220	180	158	8	18	185	300	F07/F10	22	30	150
BL09C661739	BL02B663548	125	125	325	22	3	250	210	188	8	18	245	500	F10/F12	27	52	320
BL09C661740	BL02B663549	150	150	350	22	3	285	240	212	8	22	270	600	F10/F12	27	75	440

ПРИМЕР ЗАКАЗА ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

1. BV18.04.25.40.Ф/Ф (DN25, PN 4,0 МПа, нержавеющая сталь, фланцевое присоединение).
2. BV18.03.065.16.Ф/Ф (DN65, PN1,6МПа, углеродистая сталь, фланцевое присоединение).

Шаровой кран, АДЛ BV18, фланцевый, DN15...150, PN16/40, нержавеющая сталь, полный проход

Заявка на оборудование

Обязательные поля

Дополнительные поля

Шаровой кран, АДЛ BV18, фланцевый, DN15...150, PN16/40, нержавеющая сталь, полный проход, рукоятка, ISO-фланец под привод

ОПИСАНИЕ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

ПРИМЕР ЗАКАЗА ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

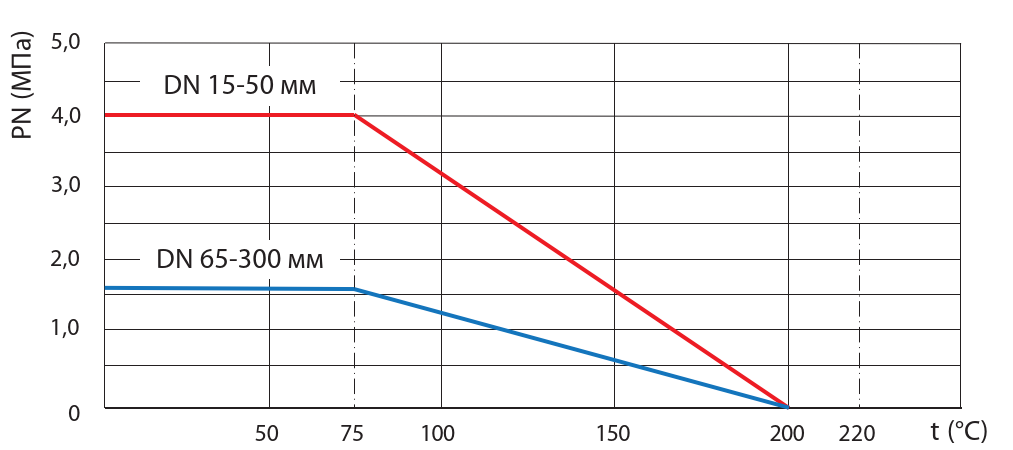

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВЫХ КРАНОВ АДЛ BV18 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
