Кран шаровой АДЛ BV3 трехходовой, нержавеющая сталь, DN8...50, PN40, внутренняя резьба, ISO фланец

Кран шаровой АДЛ BV3 трехходовой, нержавеющая сталь, DN8...50, PN40, внутренняя резьба, ISO фланец

Технические характеристики
Условный диаметр 8...50 мм
Условное давление 63* бар
Рабочая температура -60...+220 °С
Тип присоединения внутренняя резьба
Тип управления рукоятка, пневмопривод, электропривод



Применение

Шаровые краны АДЛ BV3 используются в качестве запорной трубопроводной арматуры на следующих средах: вода, пар (до 8 МПа), сжатый воздух (до 6 МПа), спирты (до 6 МПа), слабоагрессивные среды. Стандартный проход. Шаровые краны АДЛ BV3 изготоавливаются либо с Т-портм, либо с L-портом, а так же имеют ISO фланец для установки электро или пневмопривода.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

 Кран шаровой АДЛ BV3 трехходовой, нержавеющая сталь, DN8...50, PN40, внутренняя резьба, ISO фланец, стандратный проход, управление - рукоятка, редуктор, а так же электро или пневмопривод



ОПИСАНИЕ ШАРОВЫХ КРАНОВ ТРЕХХОДОВЫХ АДЛ BV3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Шаровые краны АДЛ BV3 используются в качестве запорной трубопроводной арматуры на следующих средах: вода, пар (до 8 МПа), сжатый воздух (до 6 МПа), спирты (до 6 МПа), слабоагрессивные среды. Стандартный проход. Шаровые краны АДЛ BV3 изготоавливаются либо с Т-портм, либо с L-портом, а так же имеют ISO фланец для установки электро или пневмопривода. Шаровой кран АДЛ BV3 может быть укомплектован электроприводом или пневмоприводом по техническому заданию Покупателя. Компания Академия Тепла производит сборку и настройку шаровых кранов с электро или пневмоприводами.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАРОВЫХ КРАНОВ ТРЕХХОДОВЫХ АДЛ BV3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Присоединение DN 8...50 мм
Условное давление PN 63 бар
Рабочая температура –40…+200 °С
Проходное сечение Стандартный проход
Тип проходного сечения Т-порт или L-порт
Класс герметичности А
Седловое уплотнение PTFE
ISO-фланец есть
Присоединение к трубопроводу внутренняя резьба
Управление Рукоятка
Тип электропривода (Опция) СМАРТГИР, HELI, АРХИМЕД
Тип пневмопривода (Опция) СМАРТГИР, АРХИМЕД, CAMOZZI

* Подробнее о приводах смотрите в разделе "Электро и Пневмоприводы"



СПЕЦИФИКАЦИЯ ШАРОВЫХ КРАНОВ ТРЕХХОДОВЫХ АДЛ BV3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

№ Позиция Материал Схема
1 Гайка 08Х18Н10 (304)
2 Указатель Аллюминий
3 Рукоятка 08Х18Н10 (304)+ ПВХ
4 Шайба 08Х18Н10 (304)
5 Стопор 08Х18Н10 (304)
6 Тарельчатая пружина 08Х18Н10 (304)
7 Гровер 08Х18Н10 (304)
8 Сальник PTFE
9 Патрубок 03X17H14М3 (CF8M)
10 Уплотнение корпуса PTFE
11 Корпус 03X17H14М3 (CF8M)
12 Седло PTFE+25% Графита
13 Шар 03X17H14М3 (316)
14 Седло PTFE+25% Графита (PTFE/RPTFE)*
15 Уплотнение штока PTFE

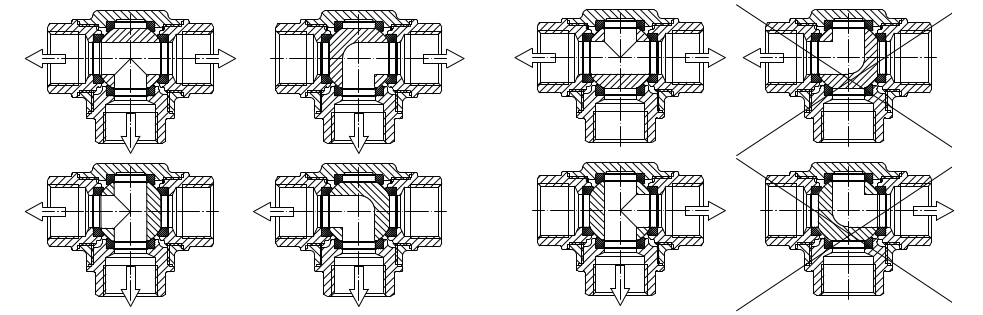

ВОЗМОЖНЫЕ КОНФИГУРАЦИИ ШАРОВЫХ КРАНОВ ТРЕХХОДОВЫХ АДЛ BV3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

МАРКИРОВКА ШАРОВЫХ КРАНОВ ТРЕХХОДОВЫХ АДЛ BV3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

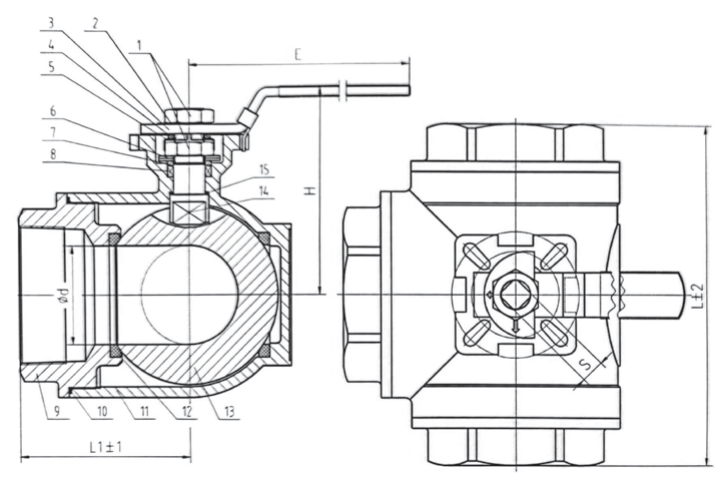

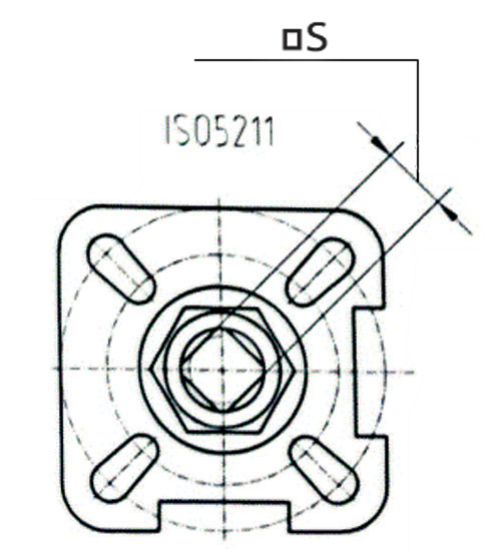

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВЫХ КРАНОВ ТРЕХХОДОВЫХ АДЛ BV3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Артикул DN Размеры Крутящий момент, Нм Масса, (кг)
Т-порт L-порт d H L L1 E ISO S
BL09A661646 BL09A661666 8 11 65 72 36 125 F03/F04 9 8 0,75
BL09A661647 BL09A661667 10 11 65 72 36 125 F03/F04 9 8 0,75
BL09A661648 BL09A661672 15 12 65 72 36 125 F03/F04 9 11 0,75
BL09A661649 BL09A661673 20 15 70 82 41 125 F03/F04 9 16 0,95
BL09A661650 BL09A661676 25 18 80 90 45 155 F04/F05 11 20 1,5
BL09A661651 BL09A661677 32 25 90 128 64 155 F04/F05 11 33 2,2
BL09A661652 BL09A661679 40 32 110 137 68,5 185 F05/F07 14 47 3,4
BL09A661653 BL09A661681 50 38 115 154 77 185 F05/F07 14 55 5

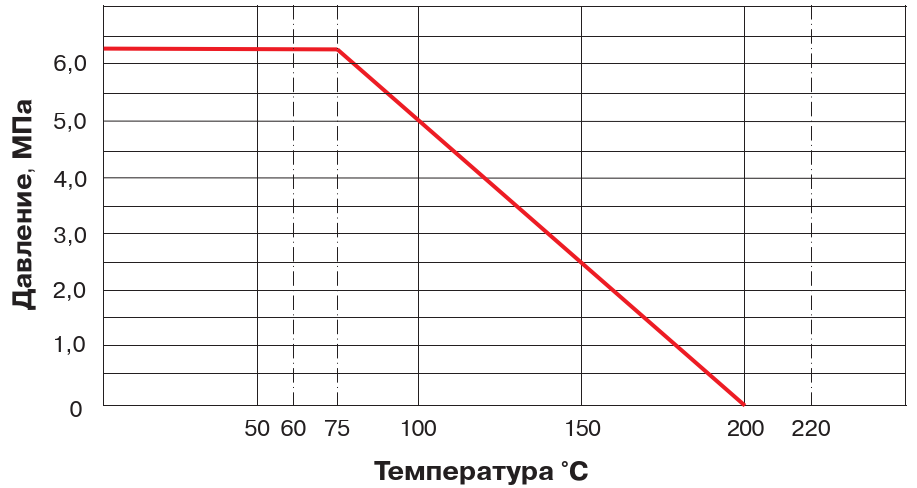

ДИАГРАММА "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВЫХ КРАНОВ ТРЕХХОДОВЫХ АДЛ BV3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
